Çubuk sürme makinelerinde servo hareket modernizasyonu

Endüstri Geçmişi

Çubuk besleyici, çubuk şeklindeki metal stokların sürekli ve döngüsel işlenmesi için tasarlanmış kritik bir yardımcı makinedir. Modern işleme ortamları, üretimin aksama süresini önlemek için maksimum operasyonel güvenilirlik, yüksek senkronizasyon ve sıfır malzeme yüzeyi aşınması gerektirir.

Bu vaka çalışması, deterministik otomasyon döngüleri ve gelişmiş işlem hacmi elde etmek için Samkoon'un entegre donanım matrisi (SK serisi HMI, yüksek kapasiteli FA PLC ve hassas R8 Servo sistemini birleştiren) kullanılarak saha dağıtımının sistematik olarak nasıl yükseltildiğini ayrıntılarıyla anlatıyor. Sağlam bileşen yapısı ve doğrudan maliyet etkinliği nedeniyle bu donanım çözümü, sektördeki makine ihracatçıları için yerleşik bir standart haline geldi.

Sistem Yapılandırması

Önemli Ürün Özellikleri

HMI: Samkoon SK-070QE

Özel bir Cortex-A7 endüstriyel işlemciyle desteklenen SK-070QE, yüksek hızlı sistem yanıtı ve sağlam donanım kararlılığı sunar. Bu 7 inçlik ekran yapılandırması şunları sağlar:

• Sağlam elektromanyetik anti-parazit ve yalıtılmış seri iletişim takibi.
• Zorlu, yüksek sıcaklıktaki atölye koşulları için optimize edilmiş kararlı çalışma pencereleri.
• Ana akım PLC'lerle doğrudan kayıt eşlemesi için önceden yüklenmiş çok markalı sürücü kitaplıkları.
• Geliştirme konusundaki anlaşmazlıkları ortadan kaldıran temiz, basit bir yazılım ortamı.
• Bu dağıtımda SK-070QE, gerçek zamanlı veri görüntülemeyi, aktif alarm kayıtlarını, arıza teşhislerini ve çok gruplu parametre depolamayı yöneterek atölyedeki operatör iş yükünü en aza indirir.

PLC: Samkoon FAs-40MT-AC

Bu denetleyici mimarisi, genişleyen makine sistemleri arasında yüksek hızlı ikili işlem ve güvenilir değişken iletim sağlar. Anahtar profiller şunları içerir:

• Dijital G/Ç, analog G/Ç ve sıcaklık kontrol modülleriyle esnek donanım genişletilebilirliği.
• Karmaşık süreç kilitleme ve güvenlik basamakları için yüksek kapasiteli bilgi işlem yürütme döngüleri.
• Doğru doğrusal ve dairesel enterpolasyon yollarını destekleyen özel hareket kontrolü talimat kitaplıkları.

Servo Sürücü: Samkoon R8-2204P-N

Yoğun endüstriyel Ar-Ge yoluyla tasarlanan R8 serisi servo sürücü, üretim hassasiyeti, tork kontrolü ve fiziksel güvenlik döngülerinde önemli bir temel yükseltmeyi temsil eder:

• Yüksek frekanslı hız yanıtı ve deterministik çok eksenli senkronizasyon.
• Kolaylaştırılmış komut koordinasyonu için optimize edilmiş alt düzey sürücü parametreleri.
• Bileşenlerde bozulma olmadan sürekli görev döngüleri için oluşturulmuş özel donanım mimarisi.

Sisteme Genel Bakış

Çubuk besleyici, kapalı çevrim hareket kontrolü için Samkoon'un birleşik HMI + PLC + Servo kurulumunu kullanır. Tork ve konum modlarında sorunsuz bir şekilde çalışan sistem, aşağıdaki amaçlar için kontrol cihazı kayıtları ile sürücü kodlayıcı verileri arasındaki gerçek zamanlı RS485 iletişim bağlantılarını korur:

• Çubuk malzemesi konumlandırma verilerinin gerçek zamanlı takibini gerçekleştirin.
• Yüksek hızlı besleme sırasında sabit tork profilini ve hassas hız sınırlarını koruyun.
• Mekanik kenetleme, malzeme yükleme ve artık talaş kaldırma için kilitleme mantığını koordine edin.
• Konum değişkenlerine göre bölümlü besleme motorlarını tetikleyerek ince malzemenin bükülmesini önleyin.

Süreç Akışı

Sistem düzenine güç verildiğinde, dokunmatik ekran otomatik çalışma ortamını başlatarak operatörlerin iki farklı besleme stratejisini yürütmesine olanak tanır:

• Mod 1 (Torktan Konuma Geçiş): İleri besleme tork modunda başlatılır → Doğru geri çekilme için otomatik olarak konum moduna geçer → Tork moduna geri döner → Standart Y çıkışları aracılığıyla harici torna sırasını tetikler → Çubuk stokunu optik algılama sınırına ilerletir → Son düşük hızlı kalibrasyon hizalaması ile fiziksel orijine hızlı bir dönüş gerçekleştirir.
• Mod 2 (Sürekli Son Konum Algılama): Sürekli tork modu beslemesi, son konum sensörü alarm verene kadar yürütülür → Besleme hızını tam mekanik durma noktasına kadar yavaşlatır → Ana torna sırasını tetikler → Standart Mod 1 operasyonel sıra döngüsüne yeniden girer.
• Manuel ve Parametre Ekranları: Manuel mod, segment motorlarının, kenetleme solenoidlerinin ve manuel servo joglamanın izole edilmiş ayrı ayrı test edilmesine olanak tanır. Özel kurulum ekranları, yapılandırılabilir aşma ve kısa parça arıza sınırlarının yanı sıra her iki otomatik mod için milimetrenin altında ayarlamalara izin verir.
• IP ve Veri Koruması: Dağıtım, doğrudan HMI donanım seri numarasına bağlı benzersiz dinamik şifrelemeyi kullanır ve sistem üreticisinin sahadaki özel uygulama mantığını güvence altına almak için ayrı makine erişim şifreleri oluşturur.

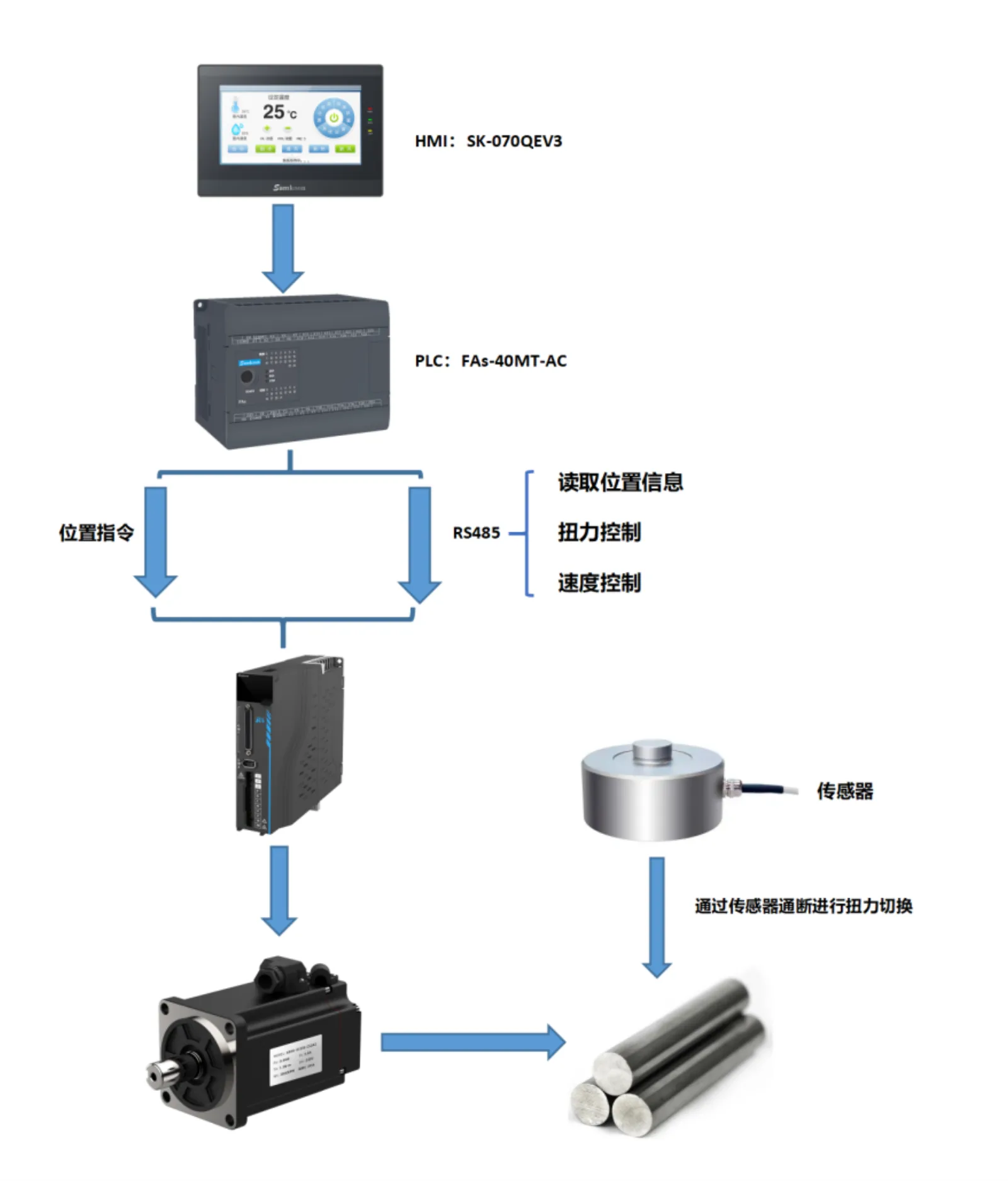

(Topoloji diyagramı)

Sistem Avantajları

Samkoon Donanım Matrisi ile Anahtar Teslimi Otomasyon

Samkoon, bileşen entegrasyonundaki sürtünmeyi tamamen ortadan kaldıran birleşik bir kontrol mimarisi sunar. On yıllık özel B2B endüstriyel otomasyon üretiminin desteğiyle şunları sağlıyoruz:

• Temel Çıplak Platform Bileşenleri: Endüstriyel HMI'lar, çok eksenli PLC'ler, servo sürücüler ve eşleşen motorlar için tek kaynaktan tedarik.
• Profesyonel Teknik Destek: Doğrudan sistem entegratörleri için özel olarak tasarlanmış kapsamlı donanım yönlendirmesi, programlama belgeleri ve sorun giderme kılavuzu.

Yüksek Performanslı R8 Serisi Hareket Kontrolü

Yoğun üretim döngüleri için tasarlanan R8 servo çerçevesi şu konularda öne çıkıyor:

• Yüksek frekanslı döngüler sırasında ultra düşük yerleşme süreleri ve en aza indirilmiş konumlandırma gecikmesi.
• Yüksek enkoder çözünürlüğü, sıkı tekrarlanabilirlik ve milimetrenin altında konumlandırma doğruluğu sağlar.
• Sorunsuz eksen eşleşmesi için minimum 250μs çevrim süresiyle deterministik senkronizasyon.

Akıllı Operasyon ve Üretim Yerinde Verimlilik

Doğrudan kayıt veri yapılarını ve sağlam RS485 bağlantılarını kullanan makine düzeni şunları sağlar:

• Anlık ekran arıza teşhisi ve gerçek dünyadaki hata kaynaklarının hassas takibi.
• Hat operatörleri için operasyonel belirsizliği ortadan kaldıran temiz görsel arayüzler.
• Beklenmeyen kesinti sürelerini en aza indirmek için temel üretim üretim hacmi ölçümlerinin basitleştirilmiş takibi.

Sonuç

Samkoon HMI + PLC + Servo donanım konfigürasyonu, çubuk besleyici makineleri için son derece istikrarlı, güvenli ve belirleyici bir kontrol ortamı oluşturur. Yerelleştirilmiş sistem mimarisini önemli ölçüde yükseltirken katı tasarım parametrelerini karşılayan bu çözüm, şeffaf, daha yüksek yatırım getirisi sağlayan endüstriyel otomasyon arayan makine ihracatçıları için maliyeti optimize edilmiş, ağır hizmet tipi bir yükseltme yolu sunar.
