Solidot · Lithium battery Application of Solidot IO-Link Bus I/O in Lithium Battery Wrapping Test Machine
Batarya sarım test makinesi
Lithium battery Application of Solidot IO-Link Bus I/O in Lithium Battery Wrapping Test Machine alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini IO-Link Master ve dağıtık I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; IO-Link Master ve dağıtık I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Lityum pil üretim hatlarında sarma test makinesi, PACK montajından önce son yalıtım koruması görevi görür. Film uygulamasında kabarcıklar, kırışıklıklar veya boyutsal sapmalar görülüyorsa, bunun sonuçları verim kaybı ve artan yeniden işlemeden hatalı hücrelerin modül istifleme aşamasına girmesine ve güvenlik tehlikeleri yaratmasına kadar değişir. Pil üreticileri için bu sürecin verim istikrarı ve kesinti süresi genel üretim maliyetlerini doğrudan etkiler.
Bu vaka çalışması, Solidot IO-Link Bus I/O'nun bir sarma test makinesinde uygulanmasını sunmakta olup, I/O iletişimi yoluyla süreç hassasiyetini ve verimi nasıl stabilize ettiğine ve ekipman sorunları meydana geldiğinde arıza süresi kayıplarını en aza indirmek için bakıma nasıl yardımcı olduğuna odaklanmaktadır.
Bu Durumda Kullanılan IP67 IO-Link Bus I/O Ürünleri
IOL7A-EC01B-8A
(IO-Link master, EtherCAT protokolü)
IOL7A-16CB-M12
(IO-Link Hub, 16 kanallı yapılandırılabilir dijital I/O, PNP)
IOL7A-A8C-M12
(IO-Link Hub, 8 kanallı voltaj/akım giriş/çıkış uyumlu)
I. Ekipman ve Süreç

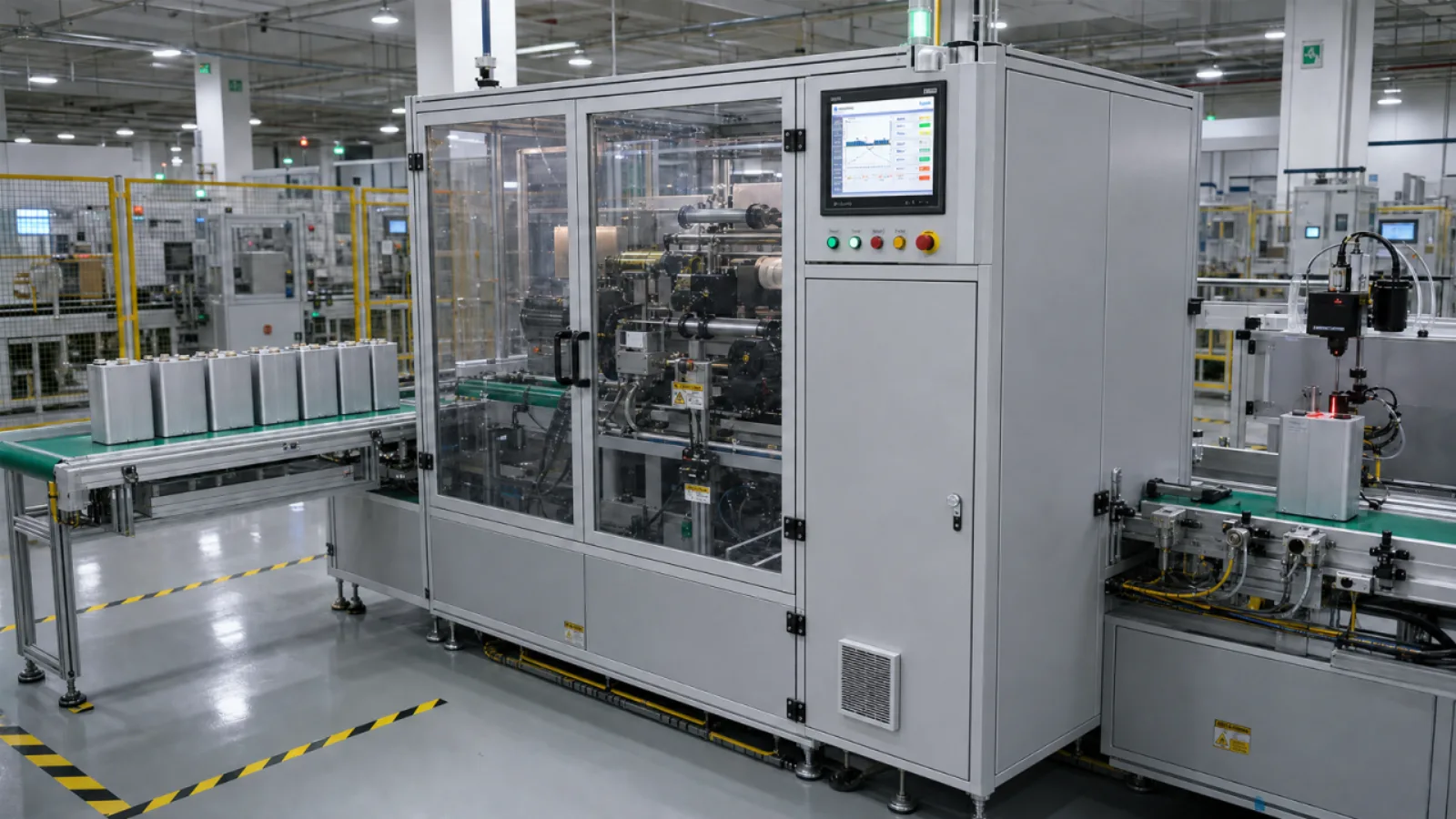

Sarma test makinesi, lityum pil üretim hatlarında özel bir yalıtım koruma cihazıdır. Temel işlevleri, yalıtımlı Mylar filmini alüminyum kabuk hücrelere otomatik olarak uygulamak, üst yalıtım levhalarını eklemek ve çevrimiçi yalıtım dayanım voltajı testi ve boyut ölçümü gerçekleştirmektir.

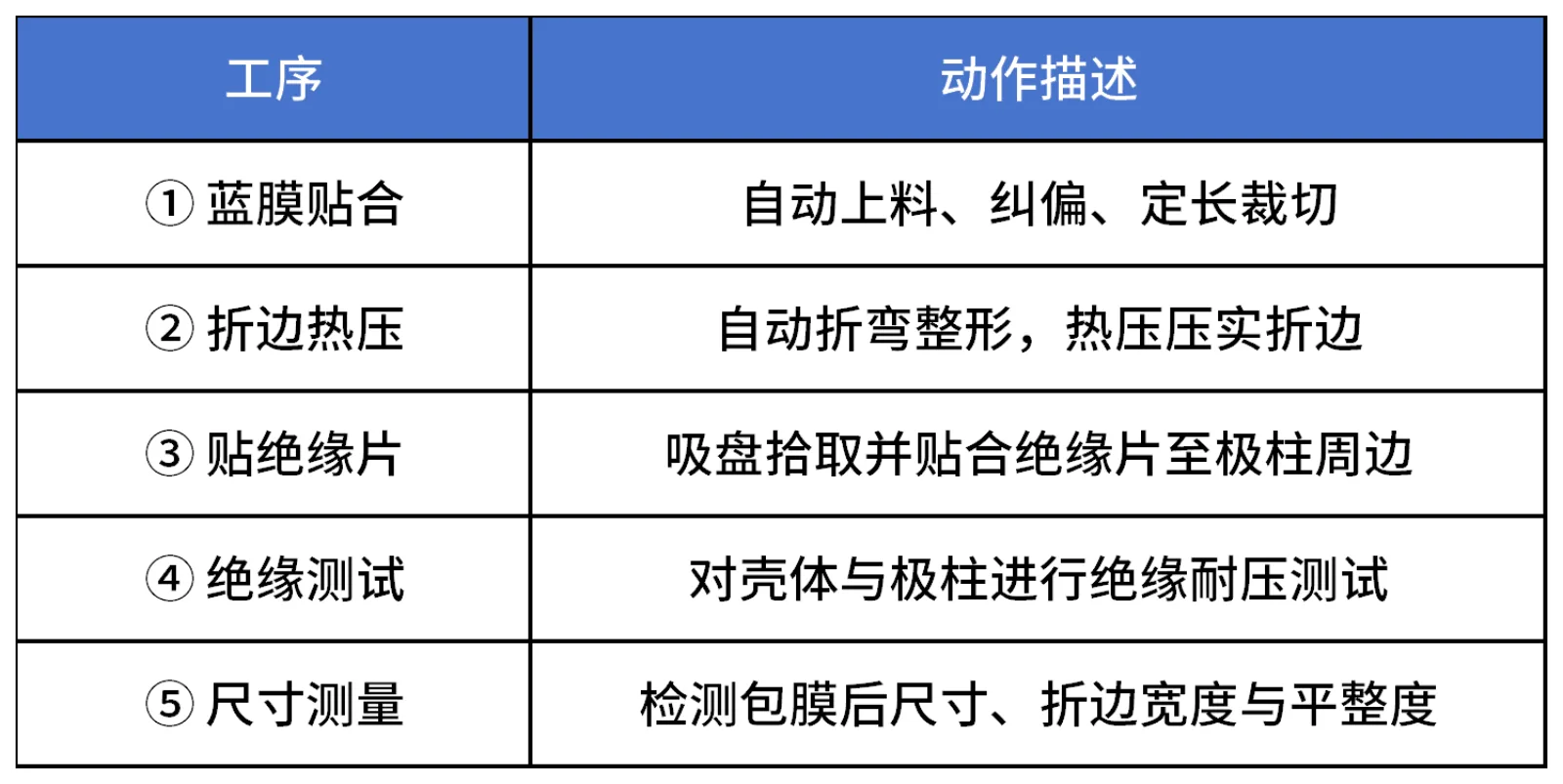

Ekipman süreci birbirini takip eden beş adımı kapsar:
II. G/Ç İletişim Zorlukları
Üretim hattı bakımı açısından bakıldığında otomasyon kontrolü, "verim" ve "arıza süresi"ne karşılık gelen iki kaçınılmaz sıkıntı noktasıyla karşı karşıyadır.
Zorluk 1: Sarma ve denetim hassasiyeti, yüksek hızlı sinyal iletimi gerektiren verimi doğrudan belirler.
Filmin açılma gerilimi, filmin düzlüğünü ve katlama kalitesini doğrudan etkilerken, boyutsal ölçüm verileri başarılı/başarısız kararını belirler. Bunlar, yüksek toplama hassasiyeti ve gerçek zamanlı performans gerektiren sürekli analog sinyallerdir. Herhangi bir sinyal gecikmesi veya girişimi, kabarcıklar, kırışıklıklar veya boyutsal sapmalar gibi kusur oranlarını artırabilir. Sistem, yüksek döngülü çalışma altında kararlı analog sinyal alımını ve hassas çıkışı sağlamalıdır.
Zorluk 2: Karışık dijital ve analog sinyaller, arıza tespitinin yavaş olmasına ve yüksek bakım maliyetlerine yol açar.
Beş istasyon, hücre konumlandırma, film varlığı, silindir hareketi, vantuz negatif basıncı, prob kaldırma, red çıkarma gibi ayrık sinyallerle yoğun bir şekilde doldurulurken, film çözme gerilimi, kenar kılavuzu hassasiyeti, orantısal valf basıncı ve boyut ölçümleri gibi sürekli analog sinyaller yüksek doğruluk gerektirir. Sinyal anormallikleri ortaya çıktığında, sorun giderme genellikle her noktanın ayrı ayrı kontrol edilmesini gerektirir, bu da uzun aksama sürelerine ve yüksek bakım becerisi gereksinimlerine neden olur.
III. Solidot IO-Link Veri Yolu I/O Çözümü

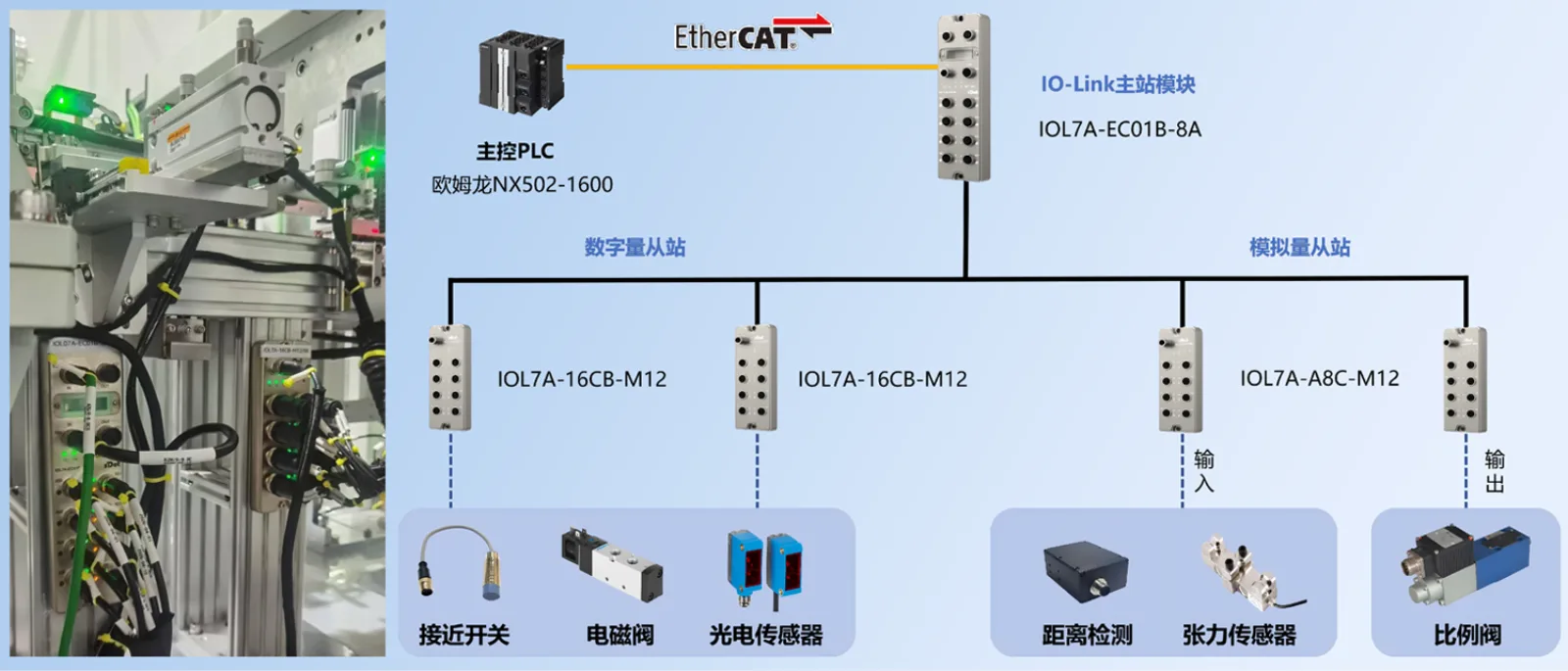

Yukarıdaki zorlukların üstesinden gelmek için, EtherCAT aracılığıyla bir Omron NX502-1600 PLC'ye bağlanan Solidot IO-Link Bus I/O benimsendi.
Ana katman:
IOL7A-EC01B-8A, EtherCAT aracılığıyla doğrudan NX502-1600'e bağlanır ve IO-Link iletişimi için toplama ve iletme merkezi görevi görür, gerçek zamanlı durum teşhisini ve uzaktan parametre yapılandırmasını destekler.
Dijital köleler:
IOL7A-16CB-M12 birimleri her iş istasyonunun yakınına konuşlandırılmıştır. Yapılandırılabilir 16 DI/DO kanalıyla yakınlık anahtarlarını, fotoelektrik sensörleri, solenoid valfleri ve diğer cihazları eşit şekilde bağlarlar ve yüklemeden boşaltmaya kadar tüm ayrık sinyal toplama ve aktüatör kontrolünü kapsarlar.
Analog köleler:
IOL7A-A8C-M12 üniteleri film çözme ve boyut ölçüm istasyonlarında konuşlandırılmıştır. 8 voltaj/akım giriş/çıkış uyumlu kanalıyla, gerilim sensörlerinden ve boyutsal inceleme sistemlerinden veri alırken, orantısal valfleri ve kenar kılavuz aktüatörlerini çalıştırmak için analog düzenleme komutları vererek gerilimin ve laminasyon hassasiyetinin kapalı döngü kontrolünü sağlar.

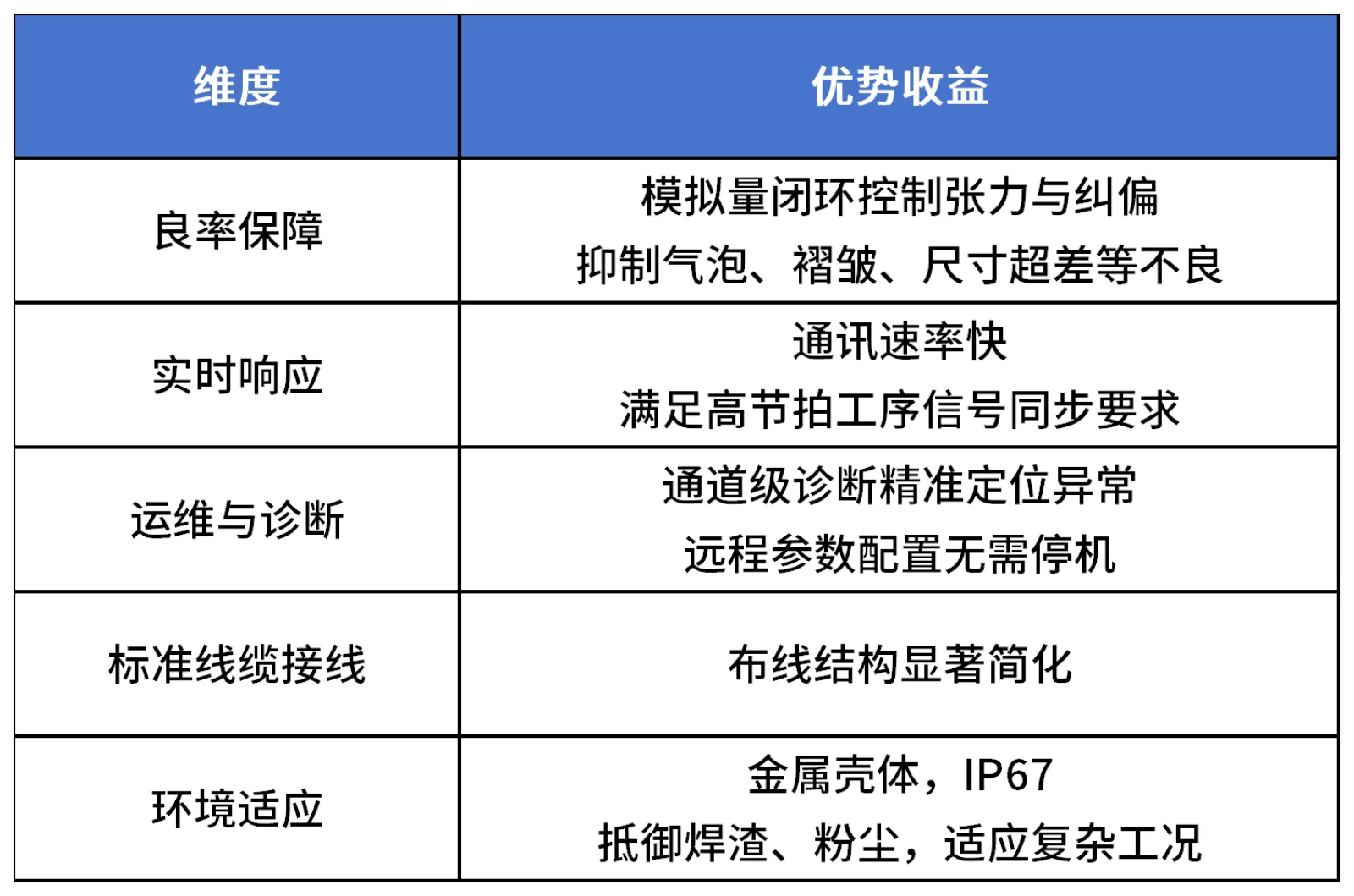

IV. Solidot IO-Link Bus I/O'ya Genel Bakış
Solidot IO-Link Bus I/O şu anda iki koruma sınıfı serisi sunmaktadır: IP67 (IOL7A metal muhafaza ve IOL7B plastik muhafaza) ve IP20 (IOL5, isteğe bağlı toz kapaklı). Çeşitli ürün formları ile saha koşullarına göre esnek bir şekilde seçilebilirler. EtherCAT ve PROFINET gibi ana veri yolu protokolleriyle uyumlu olup, lityum pil, 3C ve otomotiv üretimi dahil zorlu endüstriyel uygulamalar için dijital ve analog sinyal toplama çözümleri sağlarlar.
Bu içerik, üreticinin yayımladığı Lithium battery Application of Solidot IO-Link Bus I/O in Lithium Battery Wrapping Test Machine Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
