Ultrasonik plastik kaynak makineleri, çeşitli plastik bileşenlerin birleştirilmesi ve kaplanması için yaygın olarak kullanılan, otomotiv parçaları üretiminde önemli ekipmanlardır. Araç hafifliği ve iç kaliteye yönelik artan taleplerle birlikte, bu makineler yüksek hassasiyetli kontrol, koordineli hareket, gerçek zamanlı durum izleme ve güvenlik kilitlemesi gerektirir ve bu da uzaktan G/Ç sinyal iletiminin stabilitesine yüksek talepler getirir.
Bu örnek olayda kullanılan ürünler: 【Otomotiv alt gövde kaynak işlemi için】
XB6S-PN2002
XB6S-3200, XB6S-0032B, XB6S-A40V
【Otomotiv kol dayanağı kaplama işlemi için】
XB6S-3200, XB6S-0032B, XB6S-A08I
I. Üretim Sürecine Giriş

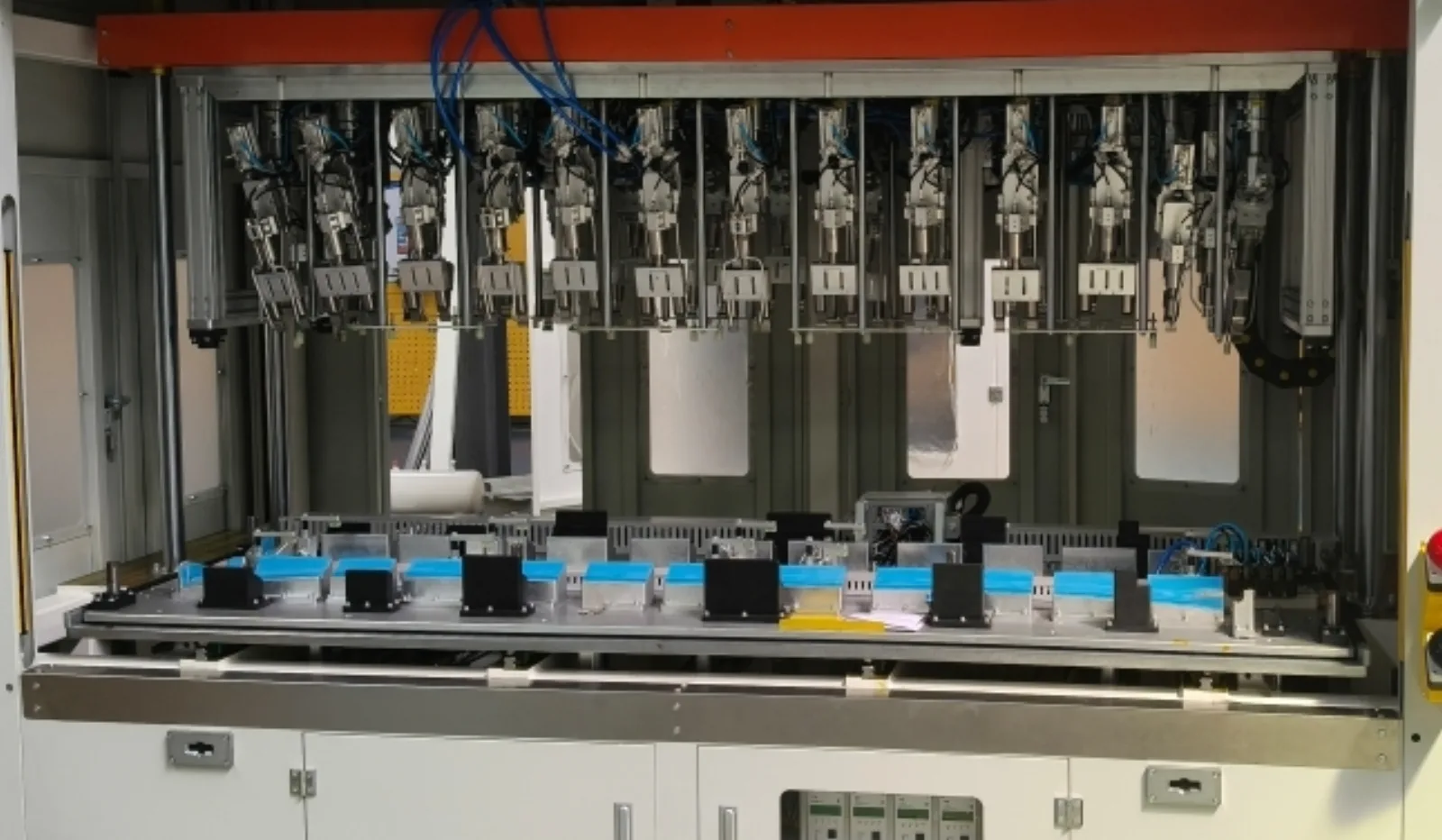

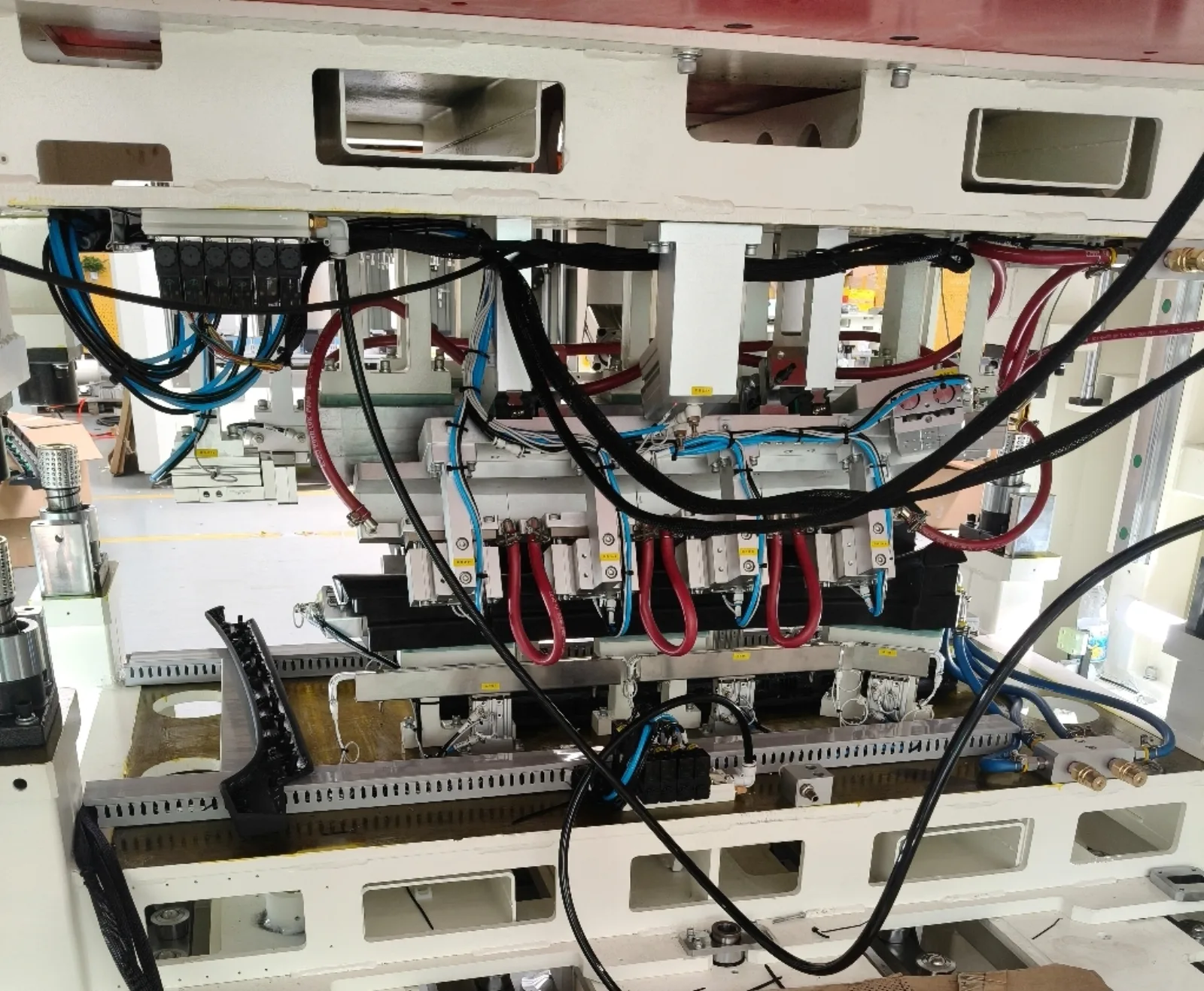

Bu ekipman, aşağıda ayrıntıları verilen otomotiv alt gövde kaynağı ve kol dayanağı kaplama işlemleri için kullanılır:
[Gövde Altı Kalkan Kaynak Prosesi] Ön İşlem → Konumlandırma ve Sıkıştırma → Ultrasonik Emisyon → Kalıp Eritme ve Füzyon → Basınçlandırma ve Kürleme
[Ön İşlem] Kaynak yapılacak plastik parçaları temizleyin ve hizalayın; kaynak yüzeyinin düz ve yabancı maddelerden arınmış olmasını sağlayın.
[Konumlandırma ve Sıkıştırma] İş parçasını hassas bir şekilde sabitlemek için pnömatik kelepçeler kullanın ve kaynak sırasında yer değiştirmeyi önleyin.
【Ultrasonik Emisyon】 Yüksek frekanslı titreşimleri kaynak yüzeyine iletmek ve lokal ısı üretmek için ultrasonik jeneratörü etkinleştirin.
【Kalıp Eritme ve Füzyon】 Kombine basınç ve ultrason altında, malzeme yüzeyleri erir ve iç içe geçerek malzeme yapışması sağlanır.
【Basınçlandırma ve Kürleme】 Kaynak dikişi soğuyana ve sertleşene kadar basıncı koruyun, böylece yapısal sağlamlık sağlanır.
[Kolçak Kaplama İşlemi] Kesme → Tutkal Püskürtme → Ön Isıtma → Konumlandırma → Kalıp Pres Kaplama → Kırpma
[Kesme] Kaplama hazırlığı için boyut gereksinimlerine göre yüzey malzemesini hassas bir şekilde kesin.
【Tutkal Püskürtme】 Alt tabaka yüzeyine eşit şekilde püskürterek, oransal bir valf aracılığıyla yapışkan miktarını kontrol edin.
[Ön ısıtma] Esnekliği artırmak ve yapışkan tabakayı etkinleştirmek için malzemeyi hafifçe ısıtın.
[Konumlandırma] Kaplamadan sonra kırışıklıkları veya yanlış hizalamayı önlemek için yüzey malzemesini çerçeveyle tam olarak hizalayın.
【Kalıp Pres Kaplaması】 Yüzey malzemesinin çerçeve konturuna sıkı bir şekilde yapışmasını sağlamak için kalıplara basınç uygulayın ve kabarcıksız pürüzsüz bir görünüm sağlayın.
[Kırpma] Son kaplamayı tamamlamak için fazla malzemeyi kesin.
II. G/Ç Modülü Uygulama Yöntemi

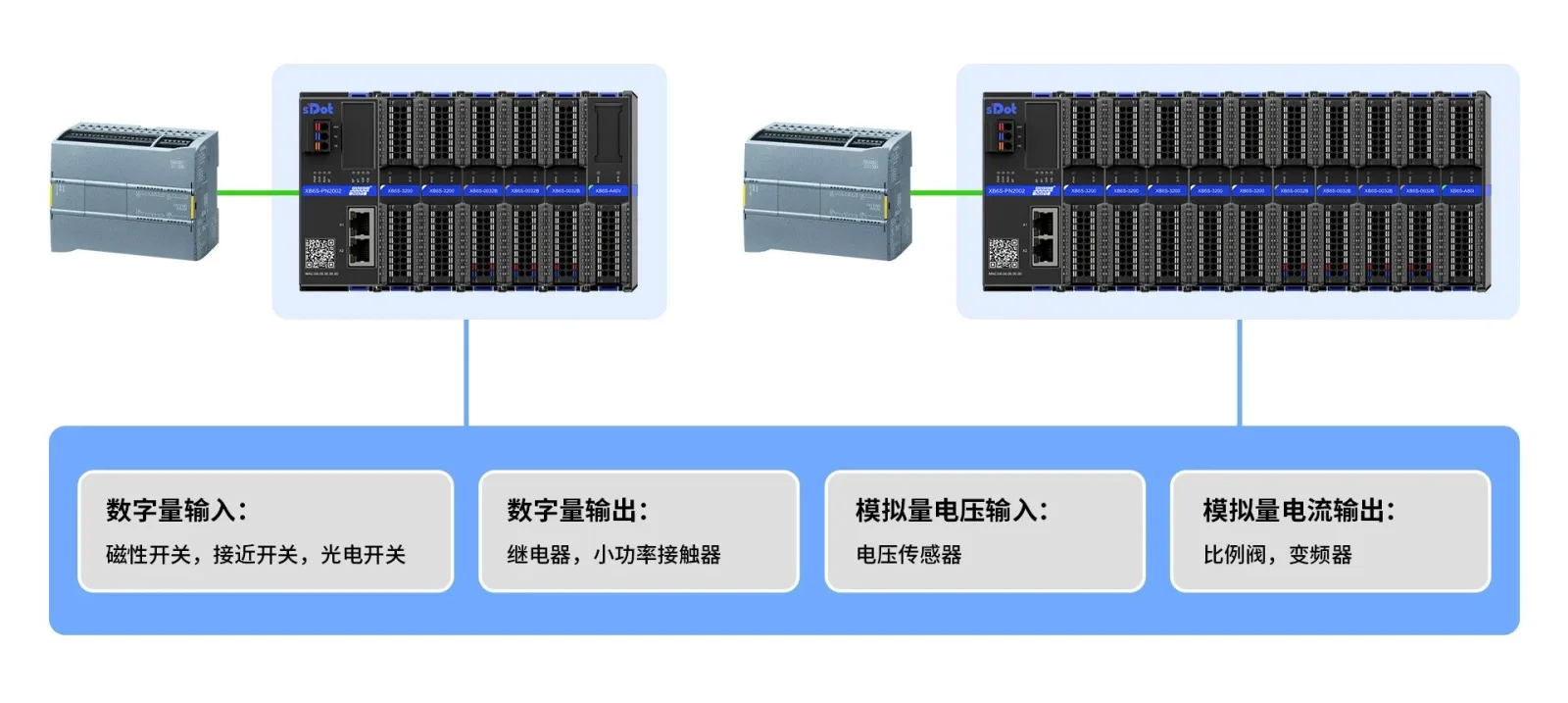

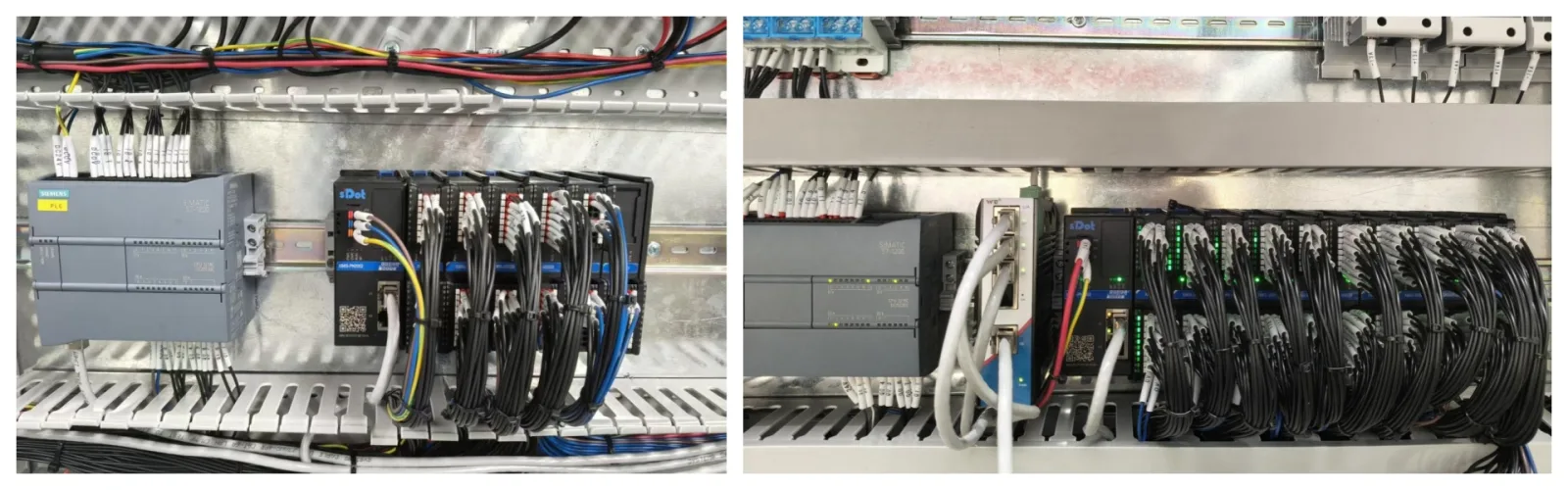

Ekipman PROFINET veri yolu protokolünü kullanır. Siemens S7-1200 serisi PLC, yüksek düzeyde güvenilir bir iletişim ağı oluşturmak için Solidot uzak I/O XB6S PROFINET protokol bağlayıcı XB6S-PN2002 aracılığıyla çeşitli I/O modüllerini birbirine bağlayan ana istasyon görevi görür. PLC, proses mantığını ve hareket kontrolü komut planlamasını yönetirken, uzak G/Ç modülleri saha sinyali alımını ve çıkış yürütmeyi yönetir.
Dijital giriş modülü XB6S-3200, çeşitli istasyonlardaki manyetik anahtarlardan, yakınlık anahtarlarından, fotoelektrik sensörlerden ve güvenlik kilidi durumlarından algılama sinyallerini gerçek zamanlı olarak toplar. Kanal başına 0,5A yük kapasitesine sahip dijital çıkış modülü XB6S-0032B, röleleri ve düşük güçlü kontaktörleri doğrudan çalıştırabilir. Yüksek hassasiyet ve çözünürlüğe sahip analog akım çıkış modülü XB6S-A08I, oransal valflerin ve frekans dönüştürücülerin hassas kontrolünü sağlar. Analog voltaj giriş modülü XB6S-A40V, kaynak derinliğini kontrol etmek için voltaj sensörlerinden sinyalleri toplar.
III. Çözüm Optimizasyon Sonuçları
XB6S serisi ürünleri benimsedikten sonra müşterinin uzak I/O sistemi parazit önleme, rahatlık ve ölçeklenebilirlik açısından önemli gelişmeler gösterdi. XB6S, mükemmel genel EMC performansı ve üstün gürültü bağışıklığı sunarak istikrarlı sinyal iletimi sağlar. Ekipman bakımını kolaylaştıran teşhis, alarm ve istisna günlüğü işlevlerine sahiptir. Analog modüllerin yüksek hassasiyeti, frekans dönüştürücüler ve oransal valfler gibi cihazların kontrol doğruluğunu etkili bir şekilde artırır. Dijital çıkış modülünün kanal başına 0,5A ve 32 kanal için toplam 16A yük kapasitesi, rölelerin ve düşük güçlü kontaktörlerin doğrudan sürülmesine olanak tanır.
IV. Son Derece Güvenilir Uzaktan G/Ç Modülü XB6S Serisi

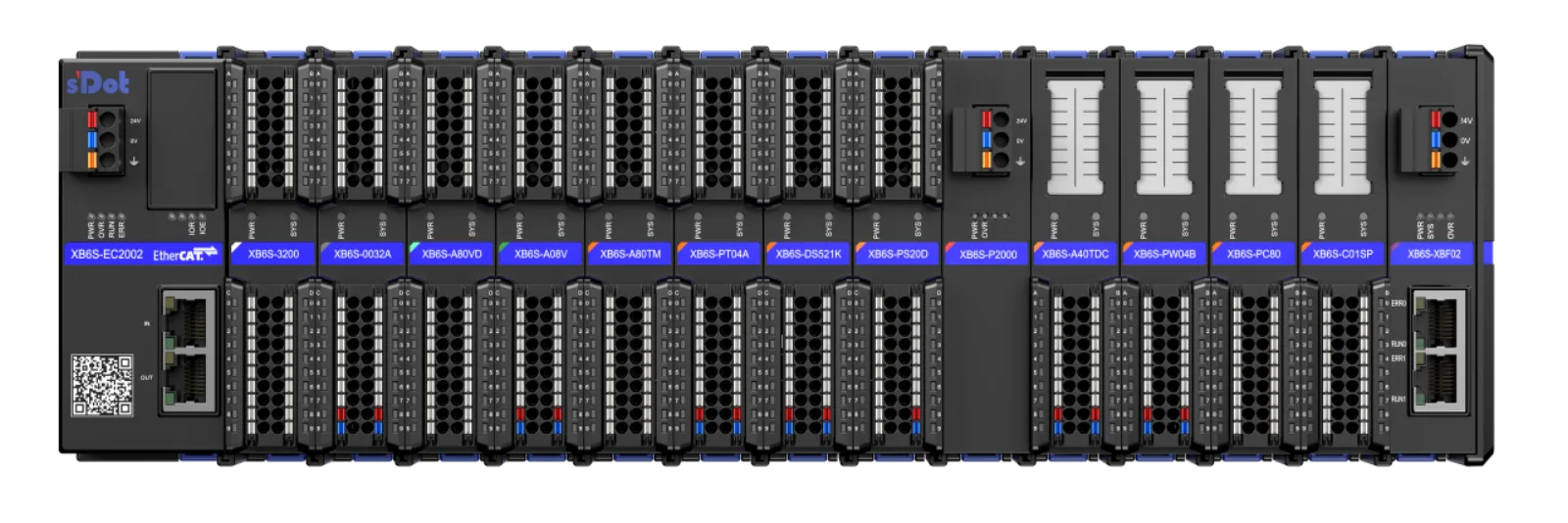

Solidot uzak I/O modülü XB6S serisi, çeşitli veri yolu protokollerine uyum sağlar ve hareket kontrolü ve sıcaklık edinimi için işlevsel modüller içerir. Ürünler sıkı EMC testlerinden geçer, üstün gürültü bağışıklığı sunar ve bağlantı kesintilerini reddeder. Akıllı geri bildirim ve kullanım kolaylığı için tanılamayı, alarmları ve istisna günlüğünü desteklerler.
