Solidot · Automotive Application of Solidot's Remote I/O Module XB6S in Automotive Gas Generator Assembly Lines

Otomotiv gaz jeneratörü montaj hattı

Automotive Application of Solidot's Remote I/O Module XB6S in Automotive Gas Generator Assembly Lines alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.

Uygulama ihtiyacı

Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.

Çözüm mimarisi

Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.

ProControl nasıl destek olur?

ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.

Resmî uygulama içeriği

Teknik detaylar, tablolar ve uygulama görselleri

Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

Otomotiv hava yastıklarına yönelik gaz jeneratörü, güvenlik açısından kritik bir bileşen olarak, parça besleme hızları, koordineli montaj eylemleri ve proses kontrol stabilitesi ile ilgili olarak montaj hattında katı gereklilikler uygulamaktadır. XB6S serisi Uzak G/Ç Modüllerinin benimsenmesi, ekipman kablolamasını etkili bir şekilde basitleştirir, iletişim kararlılığını artırır ve ürün kalitesi ile üretim verimliliğini garanti eder.

Bu Durumda Kullanılan Solidot Ürünleri:

XB6S-PN2002 , XB6S-1600 , XB6S-0016B , XB6S-A04I

Üretici uygulama görseli — Resmî üretici uygulama görseli

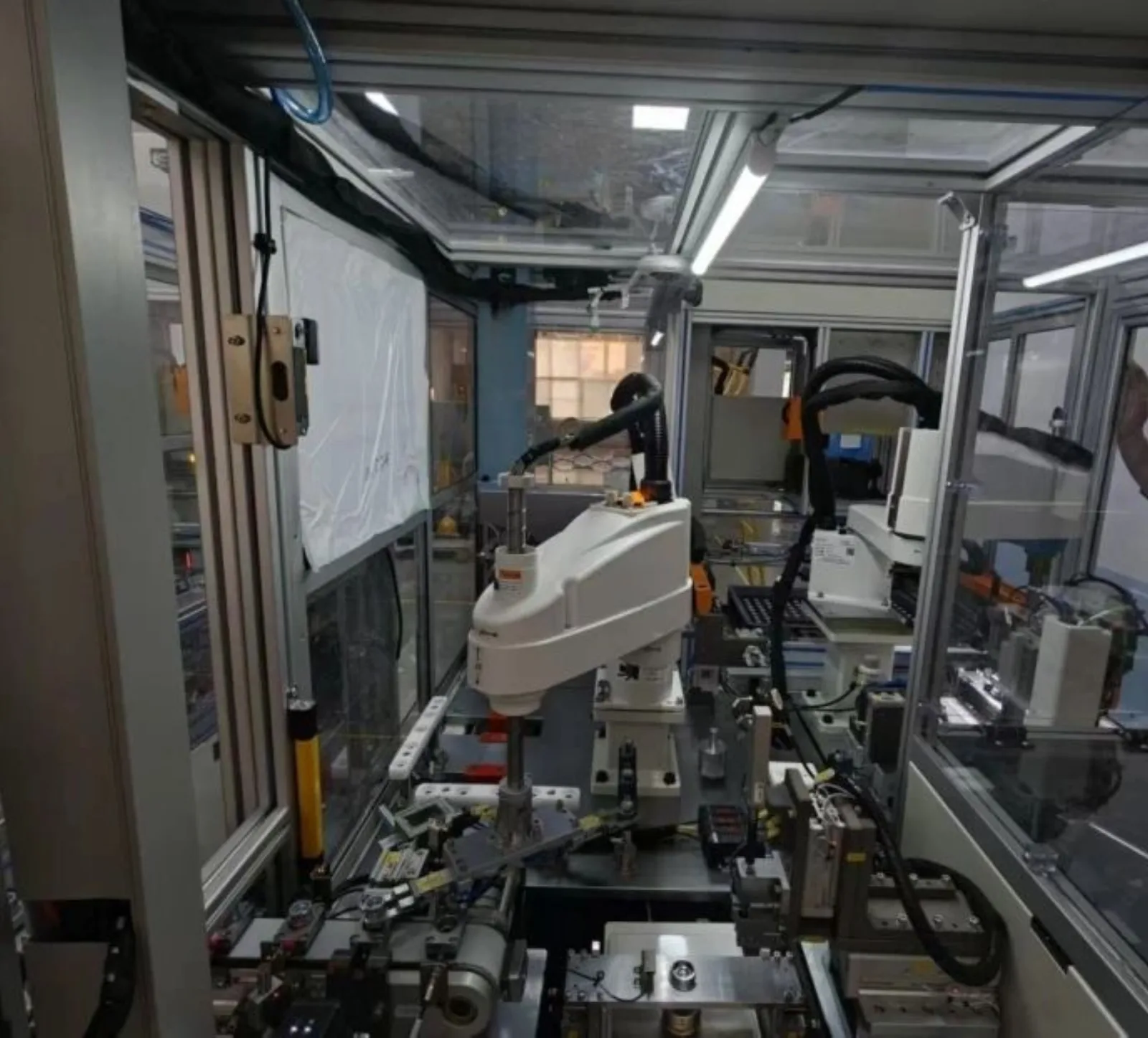

I. Üretim Sürecine Genel Bakış

Hassas Montaj Akışı: Boş Tepsi Konumlandırma → Alt Montaj Transferi → Bileşen Montajı → Titreşimli Kase Besleyici Temini → Performans Testi → Lazer Markalama ve Paketleme

Boş Tepsi Konumlandırma: Konveyör sistemi boş tepsileri iş istasyonuna taşır; konumlandırma sensörleri bunları sabitlemek için sıkıştırma cihazlarını tetikler.
Alt Montaj Transferi: Montaj istasyonuna sıralı transfer sağlamak için konveyör bant hızını, başlatma/durdurmayı kontrol eder.
Bileşen Montajı: Robotik kollar, görsel tanımaya dayalı olarak kavrama ve montaj işlemlerini gerçekleştirir.
Titreşimli Hazne Besleyici Temini: Besleyici küçük parçaları yönlendirir ve sıralar; düzgün besleme için sabit, ayarlanabilir frekans gerektirir.
Performans Testi: Monte edilmiş üniteler üzerinde elektriksel parametre ve fonksiyonel testler gerçekleştirir.
Lazer Markalama & Paketleme: Nitelikli ürünler lazer markalamadan geçerek otomatik olarak paketleme sürecine girer.

II. G/Ç Modülü Uygulaması

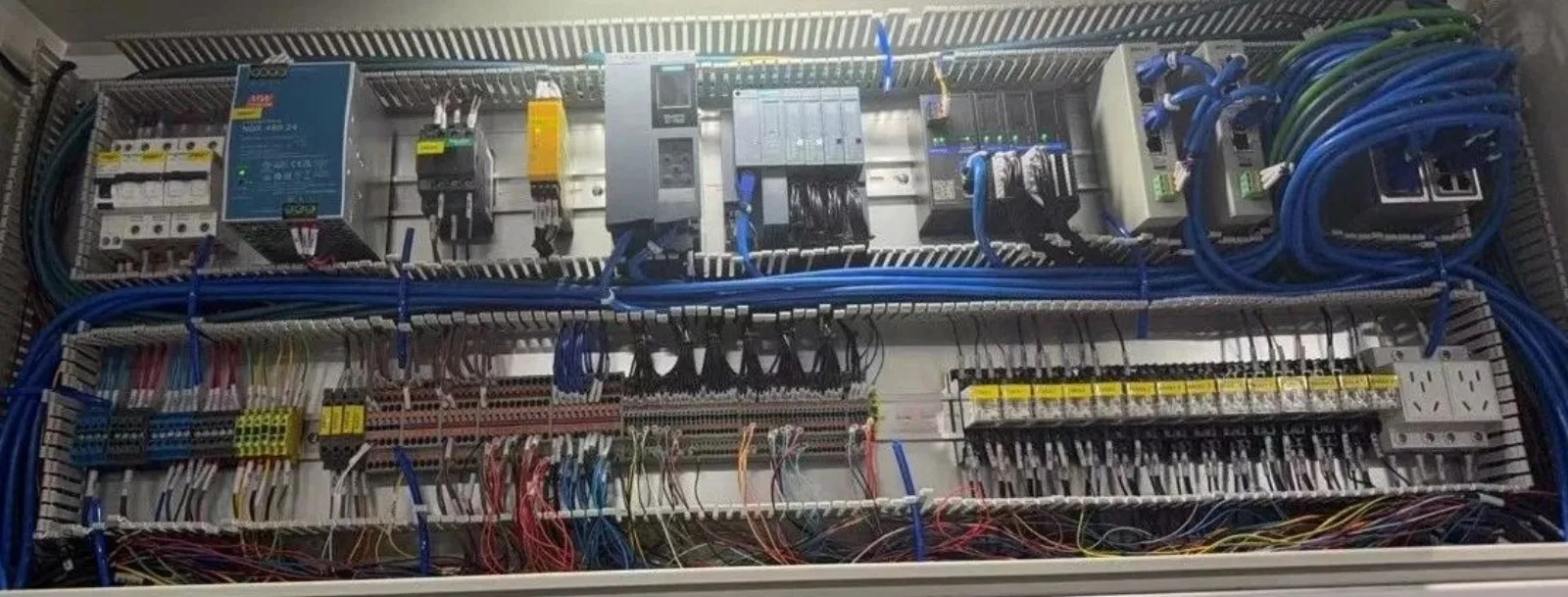

Üretim hattı kontrol sistemi, ana istasyon olarak Siemens S7-1500 PLC'yi merkeze alan PROFINET veri yolu protokolünü kullanıyor. Solidot'un PROFINET Bağlayıcısı XB6S-PN2002, dijital giriş modülünü XB6S-1600, dijital çıkış modülünü XB6S-0016B ve analog çıkış modülünü XB6S-A04I bağlayarak yüksek verimli, düşük gecikmeli ve yüksek gürültüye dayanıklı bir kontrol ağı oluşturur.

XB6S-1600: Boş tepsi varlığı, fikstür konumlandırma durumu, titreşimli besleyici çalışması geri bildirimi ve güvenlik kilitleri için sinyalleri toplar.

XB6S-0016B : Titreşimli besleyici motorunun başlatılmasını/durdurulmasını, aktarma mekanizması eylemlerini ve test istasyonu aktüatörlerini kontrol eder.

XB6S-A04I : Ürün test aşamaları için mevcut analog sinyallerin çıkışını sağlar.

PLC, verileri merkezi olarak gönderip işleyerek komut verilmesini ve tam süreç koordinasyonunu mümkün kılar.

III. Çözüm Optimizasyon Sonuçları

Solidot'un XB6S serisi Uzak I/O Modüllerinin uygulanması, montaj hattındaki genel iletişim istikrarını önemli ölçüde iyileştirdi, kablolamayı basitleştirdi, ekipman bakımını ve ölçeklenebilirliğini geliştirdi ve hattın kapsamlı maliyetlerini etkili bir şekilde azalttı.

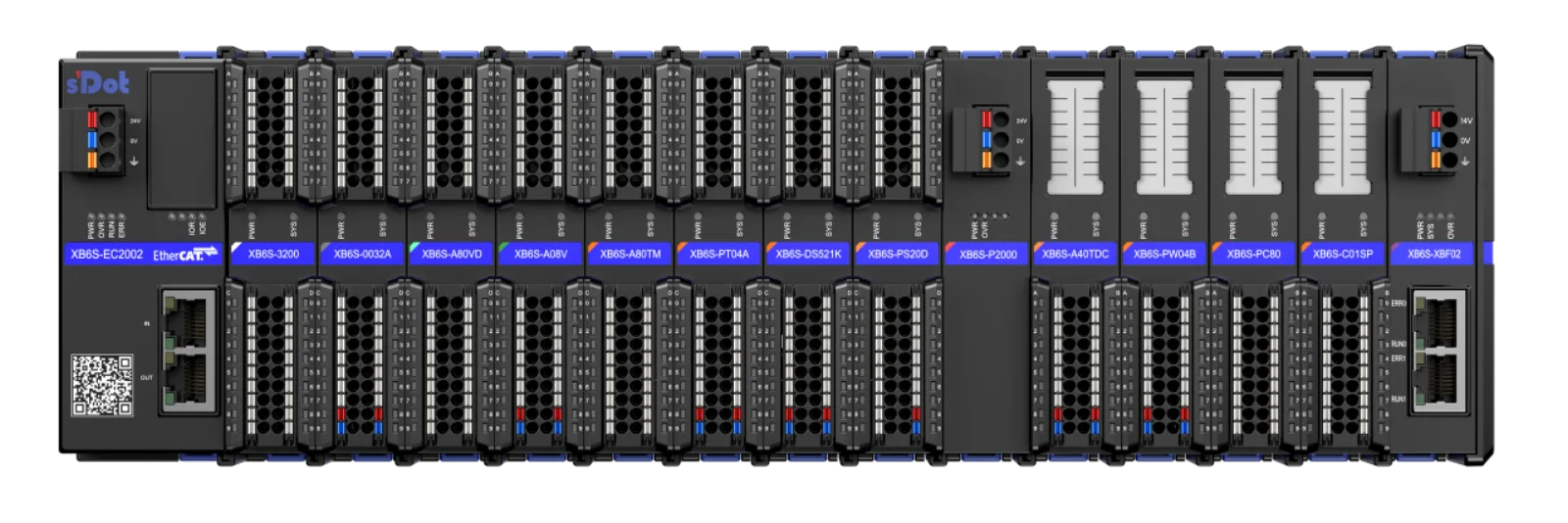

IV. Yüksek Güvenilirliğe Sahip Uzak G/Ç Modülü - XB6S Serisi

Solidot'un XB6S Serisi Uzak I/O Modülleri, çoklu veri yolu protokollerini destekler ve hareket kontrolü, sıcaklık edinimi vb. için işlev modülleri içerir. Ürünler, üstün gürültü bağışıklığı sunan ve bağlantı kesintilerini ortadan kaldıran sıkı EMC testlerine tabi tutulur. Akıllı geri bildirim ve kullanım kolaylığı için tanılamayı, alarmları ve anormallik günlüğünü desteklerler.

Bu içerik, üreticinin yayımladığı Automotive Application of Solidot's Remote I/O Module XB6S in Automotive Gas Generator Assembly Lines Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
