Yarı iletken dilimleme makineleri, levhaları ayrı yonga birimlerine hassas bir şekilde kesmek için kullanılır; bu da levha ayırma, kesme yörüngesi kontrolü, soğutma sistemi izleme ve paketleme verilerinin kaydedilmesi gibi işlemler gerektirir. Ekipmanın mikron düzeyinde hareket komutlarını ve birden fazla sinyal türünü aynı anda işlemesi gerekir; bu da gerçek zamanlı performans ve parazit bağışıklığı konusunda katı talepler getirir. Shidian Technology uzaktan G/Ç modülü XB6S serisi, EtherCAT veri yolu aracılığıyla yüksek hızlı koordineli kontrol sağlayarak ±1 μm kesme doğruluğunu garanti eder.
Bu durumda kullanılan Shidian Teknoloji ürünleri
XB6S-EC2002
XB6S-3200, XB6S-1600, XB6S-1616A, XB6S-0032A
XB6S-A40V, XB6S-A40TM, XB6S-PL20D
I. Üretim sürecine giriş
Otomatik dilimleme işlemi: gofret ayırma → kesme kontrolü → soğutma izleme → paketleme kaydı
[Gofret ayırma]
Bir vakum emme platformu levhayı sabitler ve bir robot kol konum kalibrasyonunu gerçekleştirir.
[Kesme kontrolü]
Yüksek hızlı bir iş mili, kalıbın ayrılmasını sağlamak için taşlama çarkını kesme hattı boyunca hareket ettirir.
[Soğutma izleme]
Bir akış ölçer kodlayıcısı, soğutma sıvısı akış hızı hakkında gerçek zamanlı geri bildirim sağlarken, sıcaklık modülü aynı anda iş mili ve soğutma sıvısı sıcaklıklarını toplar.
[Ambalaj kaydı]
Kesim tamamlandıktan sonra sistem sıcaklık, basınç ve akış verilerini otomatik olarak saklar.
II. G/Ç Modülü Uygulama Modu
Sistem, ana olarak Advantech MIC-7700 endüstriyel PC'yi kullanıyor ve EtherCAT bağdaştırıcısı XB6S-EC2002 aracılığıyla birden fazla türdeki I/O modülünü birbirine bağlıyor. Endüstriyel PC, sinyal türüne göre gruplar halinde dağıtılan modüllerle hareket kontrol algoritmalarını, sıcaklık PID düzenlemesini ve kesme mantığı işlemlerini yönetir.
Dijital giriş modülü XB6S-3200 / XB6S-1600: Limit Anahtarlarından, vakum basınç sensörlerinden ve güvenlik kapılarından sinyalleri toplar
Dijital çıkış modülü XB6S-1616A / XB6S-0032A: Solenoid valf açma/kapama kontrol sinyallerini ve soğutma pompası başlatma/durdurma komut sinyallerini verir
Analog voltaj giriş modülü XB6S-A40V : İş mili akım sensörü tarafından analog voltaj sinyali (0 ... 10 V) çıkışını ve titreşim sensörü tarafından voltaj sinyali çıkışını toplar
Sıcaklık Giriş Modülü XB6S-A40TM: İş mili/soğutma sıvısı çift kanallı sıcaklıklarını gerçek zamanlı olarak izlemek için PT100 sıcaklık sensörü sinyallerini toplar
Artımlı kodlayıcı sayaç modülü XB6S-PL20D: Akış ölçerin 5 V Diferansiyel kodlayıcısından AB fazı darbe sinyallerini alır
Her modül, kesme sisteminin yüksek gerçek zamanlı performansını ve stabilitesini sağlamak için endüstriyel PC ile birlikte çalışarak sinyal toplama ve yürütme kontrolüne odaklanır.
III. Çözüm optimizasyon sonuçları

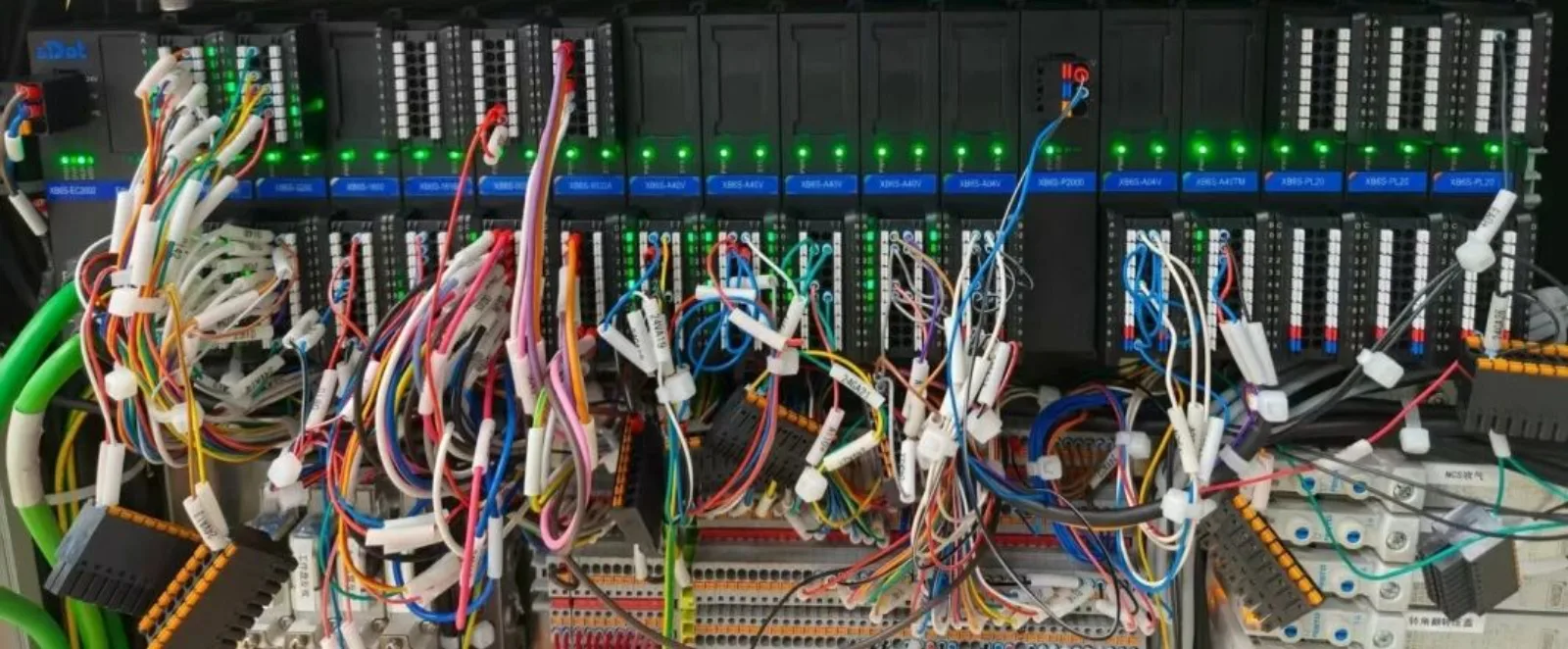

Müşterinin diğer markaların orijinal entegre ve Dilim I/O çözümleri ile karşılaştırıldığında XB6S serisi, modüler entegrasyon yoluyla kablolama mimarisini basitleştirir, aynı kesme doğruluğunu korurken genel bakım maliyetlerini azaltır. Birlikte çalışan birden fazla modül türüyle parazit önleyici tasarımı, yüksek frekanslı elektromanyetik ortamlarda sistem kararlılığını etkili bir şekilde sağlayarak ekipmanın operasyonel güvenilirliğini önemli ölçüde artırır.

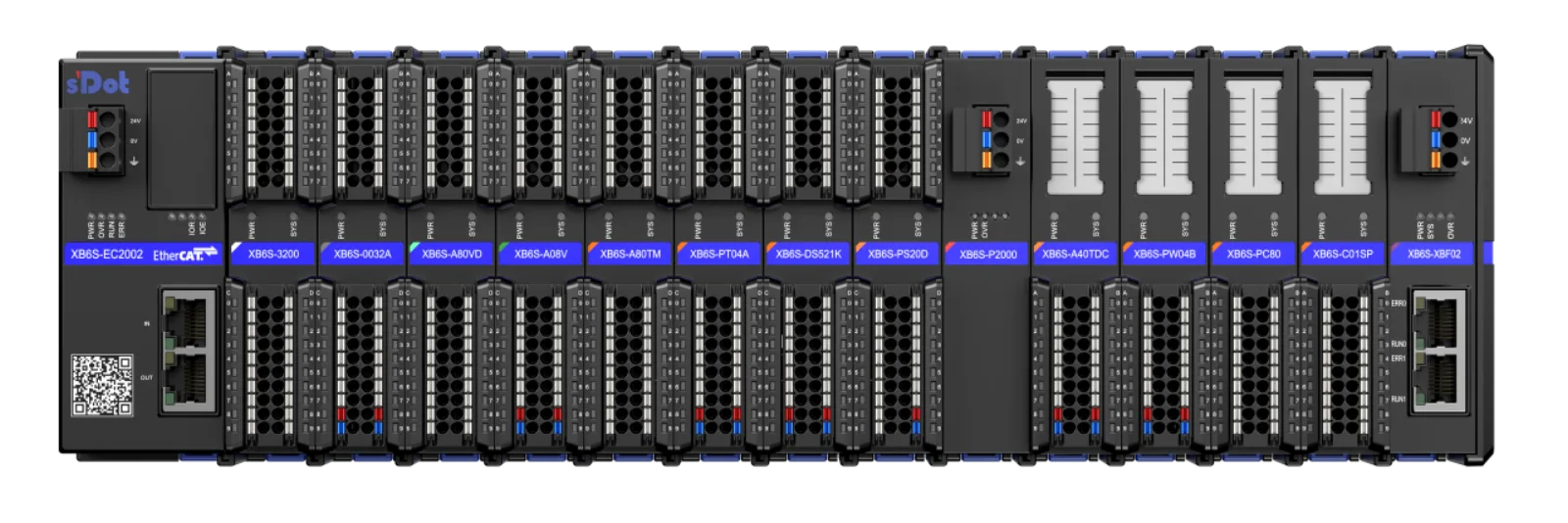

IV. Yüksek güvenilirliğe sahip uzak G/Ç modülü XB6S serisi
Shidian Technology'nin uzak I/O modülü XB6S serisi, birden fazla Bus protokolüyle uyumludur ve hareket kontrolü ve sıcaklık edinimi gibi Fonksiyon Modüllerini içerir. Ürünler, olağanüstü anti-parazit performansı ve bağlantı kesilmeden güvenilir bağlantı sunan sıkı EMC testlerinden geçmiştir. Akıllı geri bildirimle Tanılamayı, alarmı ve anormal günlük kaydını desteklerler ve kullanımları kolaydır.
