PTO darbe çıkışlı hareket uygulaması

Consumer electronics Solidot's remote I/O XB6S PTO pulse output module is applied in substrate cutting and stacking systems alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.

Uygulama ihtiyacı

Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.

Çözüm mimarisi

Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.

ProControl nasıl destek olur?

ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.

Resmî uygulama içeriği

Teknik detaylar, tablolar ve uygulama görselleri

Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

Alt Tabaka Kesme ve İstifleme Sistemi, geniş alanlı alt tabakaları önceden tanımlanmış boyut ve şekillerde kesmek ve ardından sonraki baskılı devre kartı (PCB) üretim gereksinimlerini karşılamak üzere hassas istiflemek için tasarlanmış yüksek hassasiyetli bir üretim ekipmanıdır. PCB imalatı, elektronik bileşen işleme ve ilgili alanlarda yaygın olarak kullanılmaktadır.

Sistem çok eksenli tahrik üniteleri, kesme mekanizmaları, görsel konumlandırma modülleri, istifleme robot kolları ve kontrol ünitelerinden oluşur. Kesme verimliliğini ve hassasiyetini önemli ölçüde artırır, malzeme israfını azaltır ve karmaşık, düzensiz şekilli alt tabakaların işleme taleplerini karşılar.

Bu durumda kullanılan Solidot ürünleri: XB6S-PN2002 、 XB6S-3200 、 XB6S-0032B 、 XB6S-PT04A , vb.

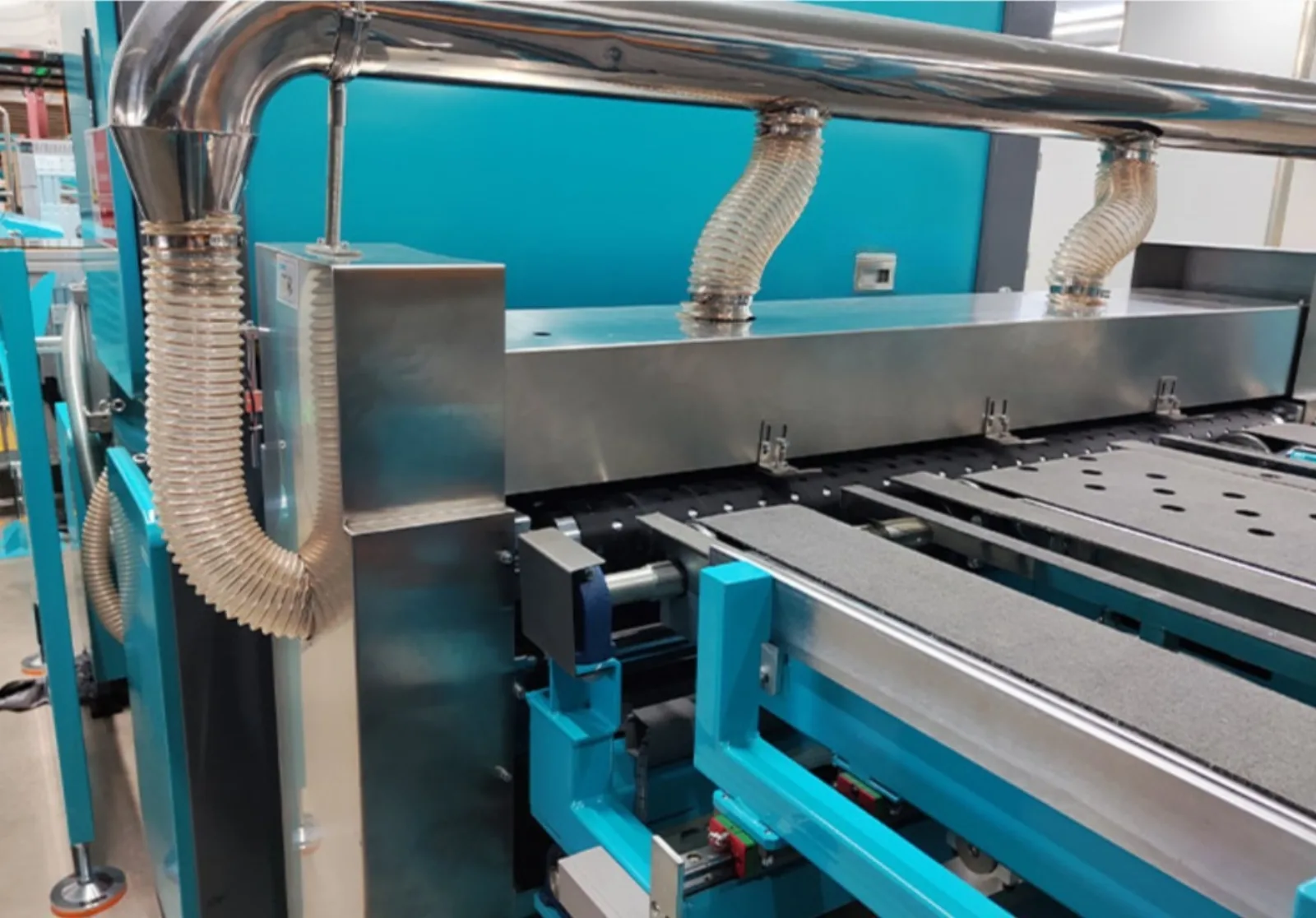

Üretici uygulama görseli — Resmî üretici uygulama görseli

I. Üretim Sürecine Genel Bakış

Alt Tabaka Kesme ve İstifleme Sisteminin İş Akışı: Konumlandırma → Yol Planlama → Kesimin Yürütülmesi → İstifleme Kontrolü

Konumlandırma Görüntü sistemi, konumu, boyutları ve kontur verilerini yakalamak için alt tabakayı tarayarak kesme başlangıç noktasının ve yolunun hassas hizalanmasını sağlar.
Yol Planlama Verimliliği artırmak ve israfı en aza indirmek için takım kafası yörüngelerini optimize ederek tasarım planlarına veya gerçek zamanlı giriş parametrelerine dayalı kesme yolları oluşturur.
Kesme İşlemi Dört eksenli kademeli sistem, kesme takım kafasını çok boyutlu hareket için önceden tanımlanmış yollar boyunca hareket ettirerek düz çizgi, kavisli ve düzensiz profilli kesimlere olanak tanır.
İstifleme Kontrolü Kesim sonrası robotik kollar, alt tabakaları önceden tanımlanmış sıralarda yakalayıp istifleyerek düzgün hizalama ve çiziksiz kullanım sağlar.

II. G/Ç Modülü Uygulaması

Geleneksel kesme sistemleri, alt tabaka özelliklerini değiştirirken servo parametrelerinin ve hareket mantığının manuel olarak yeniden yapılandırılmasını gerektiren sabit programlama kontrollerine dayanır. Bu süreç zaman alıcıdır, uzman personele bağlıdır ve üretim verimliliğini etkiler. Müşterinin acil olarak aşağıdakileri gerçekleştirebilecek esnek bir kontrol sistemine ihtiyacı vardı:

Harici giriş parametreleri aracılığıyla kesme yollarını otomatik olarak uyarlama.
Dört eksenli servoların senkronize, yüksek hassasiyetli kontrolünün sağlanması.
Sistem duyarlılığını ve kararlılığını artırırken elektrik kablolarının karmaşıklığını azaltır.

Sistem Mimarisi:

PROFINET protokolü sistem iletişimi için benimsenmiştir.
XB6S-PN2002 bağlaştırıcı modülü, XB6S-3200 dijital giriş modülünü, XB6S-0032B dijital çıkış modülünü ve XB6S-PT04A dört kanallı PTO darbe çıkış modülünü PLC kontrol ağına entegre ederek çekirdek ağ düğümü olarak görev yapar. Bu bileşenler, sinyal etkileşimlerini ve çok eksenli hareket kontrolünü yönetmek için işbirliği yapar.

Anahtar Roller:

Dijital G/Ç Modülleri anahtar tipi sinyalleri (örn. sensör girişleri, aktüatör çıkışları) yönetir.
XB6S-PT04A Modülü, dört eksenli step sistemini üç kritik işlemde hassas bir şekilde kontrol eder:

Konumlandırma Kontrolü Ana bilgisayar, PROFINET aracılığıyla dört eksenli sistemi hedef konumlara yönlendirmek için darbe sinyalleri çıkaran XB6S-PT04A modülüne konumlandırma komutları gönderir. Modül, doğru ve kararlı konumlandırma için yüksek hassasiyetli darbe çıkışı ve hızlı yanıt sağlar.
Kesme Kontrolü Konumlandırmadan sonra ana bilgisayar kesme komutlarını verir. XB6S-PT04A modülü, önceden tanımlanmış yolları ve hızları yürütmek için step sistemini kontrol eder. Çoklu hareket modlarını (mutlak/göreceli konumlandırma, hız modu) ve trapezoidal hızlanma/yavaşlama algoritmalarını destekleyerek titreşimleri en aza indirir ve kesim kalitesini artırır.
İstifleme Kontrolü Kesim sonrası modül, alt tabakaları istifleme platformlarına hassas bir şekilde taşımak için dört eksenli sistemi yönlendirir. Sonraki işlemler için robot kolunu sıfırlamak amacıyla gerçek zamanlı hız/konum ayarlamalarına, hareket birleştirmeye ve hedef arama işlevlerine olanak tanır.

III. XB6S-PT04A Modülüne Genel Bakış

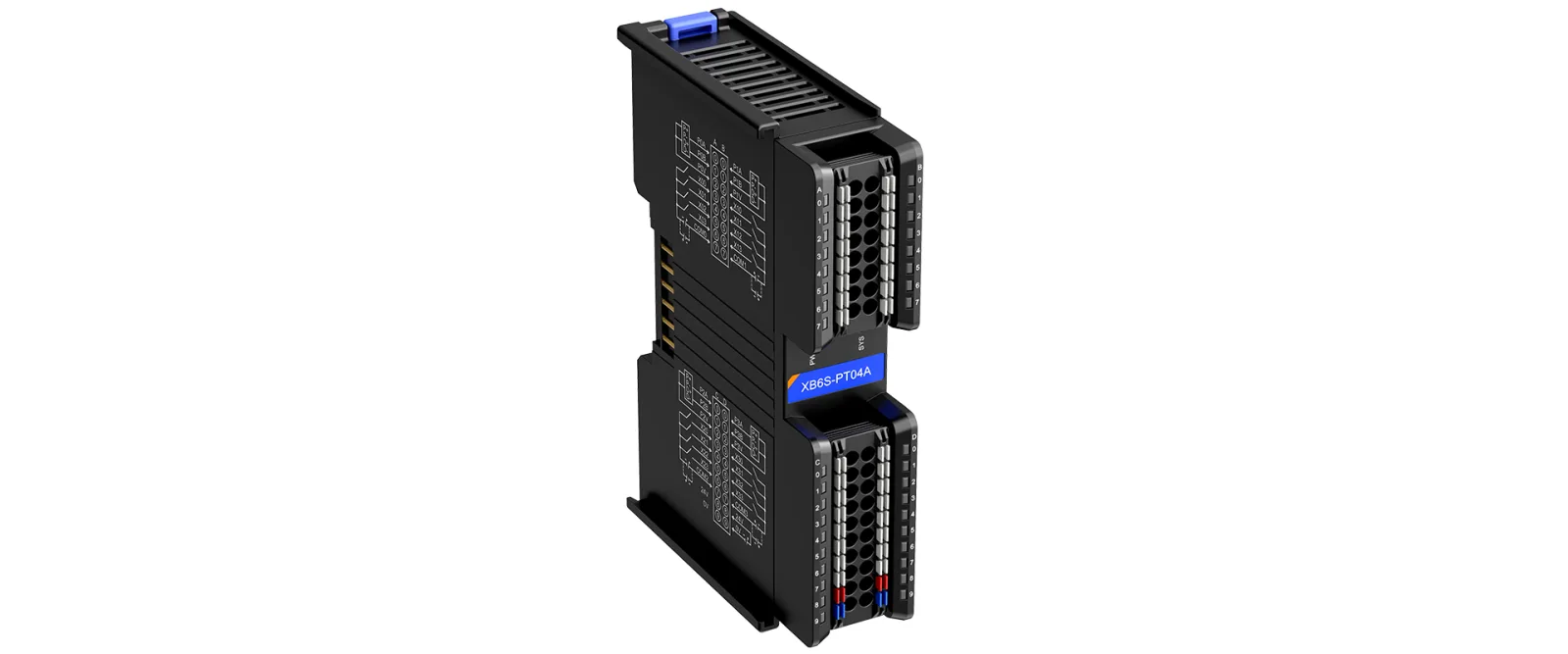

XB6S-PT04A modülü, çok yönlü step/servo motor sürüş senaryoları için tasarlanmıştır. Yüksek frekanslı çıkış, çok kanallı destek, çoklu darbe modları ve çeşitli hareket yetenekleriyle aşağıdaki alanlarda yaygın olarak uygulanır:

Endüstriyel robot hareket kontrolü
Hassas konveyör senkronizasyon sistemleri
Paketleme makineleri sıra kontrolü

Bu modül, otomasyon alanlarında istikrarlı çalışma ve yüksek verimli üretim sağlayarak karmaşık endüstriyel uygulamalar için güçlü performans sağlar.

Bu içerik, üreticinin yayımladığı Consumer electronics Solidot's remote I/O XB6S PTO pulse output module is applied in substrate cutting and stacking systems Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
