Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Lithium battery Solidot's Simplified Wiring Distributed I/O XBF Application in Lithium Battery Module Pack Lines

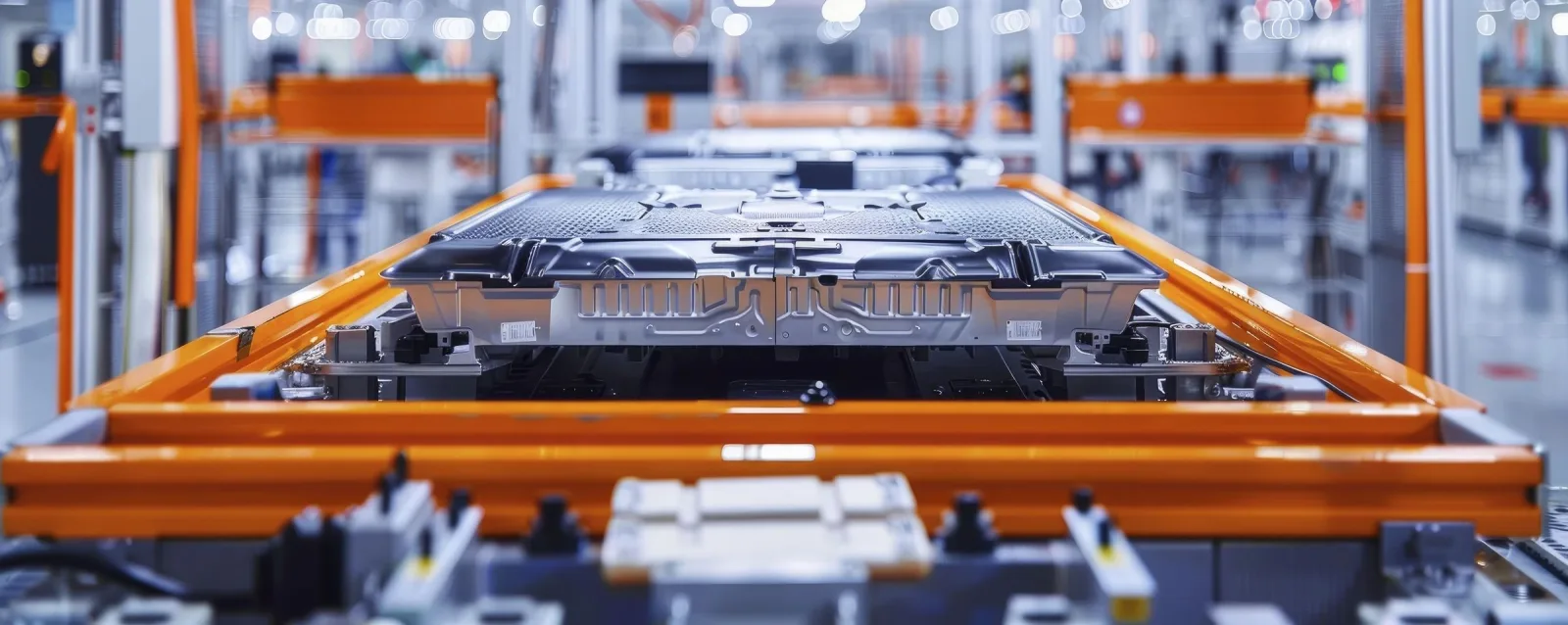

Lityum batarya modül paketleme hattı
Lithium battery Solidot's Simplified Wiring Distributed I/O XBF Application in Lithium Battery Module Pack Lines alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XBF dağıtık I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XBF dağıtık I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Lityum pil modülü PACK serisi, güç pili ve enerji depolama sistemi üretimindeki temel bir süreçtir ve bireysel hücrelerin belirli gereksinimleri karşılayan pil modülleri halinde birleştirilmesinden sorumludur. Üretim ekipmanı, veri yolu I/O yoğunluğu, kablolama verimliliği, konfigürasyon esnekliği ve kontrol sisteminin bakım kolaylığı açısından son derece yüksek talepler getiren çok büyük miktarda sensör sinyali toplama ve aktüatör kontrolü içerir.
Solidot'un Basitleştirilmiş Kablolama Dağıtılmış I/O serisi ürünlerinin benimsenmesi, kablolamayı önemli ölçüde basitleştirebilir, kablolamadan tasarruf edebilir, üretim hattının esnekliğini ve bakımını geliştirebilir, verimli ve istikrarlı büyük ölçekli üretimin temelini atabilir.

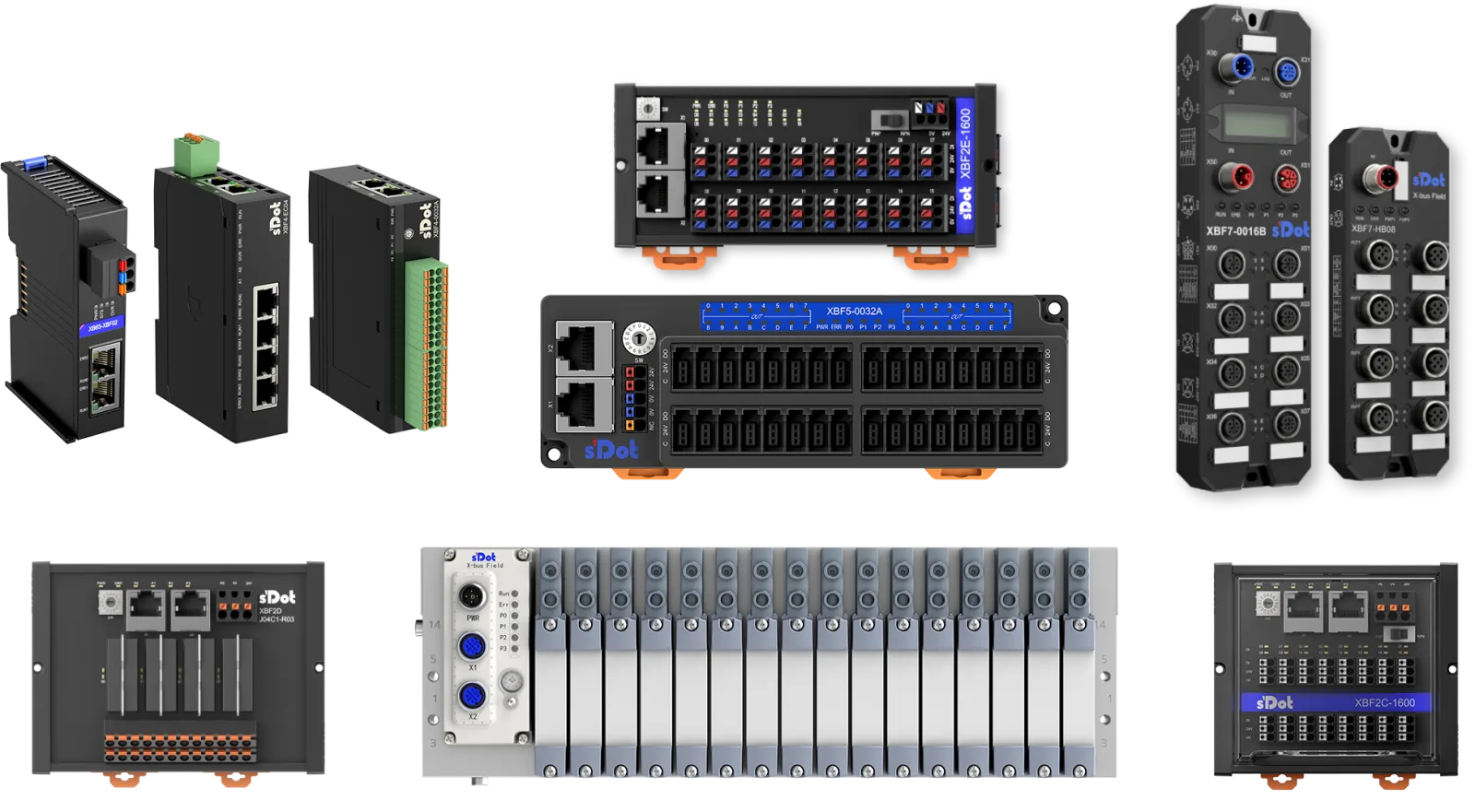

Bu Durumda Kullanılan Ürünler:
[Dağıtılmış G/Ç]
XBF4-EC04A, XBF2C-0808A, XBF4-1616A
[Giriş/Çıkış dilimleme]
XB6S-EC2002
XB6S-3200, XB6S-0032A, XB6S-A40ID
XB6S-C01SP
I. Üretim Sürecine Giriş
Lityum pil modülü PACK serisi temel olarak şunları içerir: Hücre Besleme ve Denetim → Hücre Ayırma ve Eşleştirme → Modül İstifleme ve Sabitleme → Kaynak → Modül Testi ve Sertleştirme Düzeneği → Çevrimdışı Test ve Kapasite Derecelendirme (Oluşturma).
II. G/Ç Modülü Uygulaması
XBF Dağıtılmış Çekirdek + XB6S Uzaktan Genişletme
Sistem, ana kontrolör olarak Keyence KV-X PLC ile EtherCAT protokolünü kullanıyor ve kontrol ağını Solidot'un XBF EtherCAT protokol bağdaştırıcısı XBF4-EC04A aracılığıyla oluşturuyor. Bu bağlaştırıcı, her biri 16'ya kadar G/Ç modülünü (toplam 32 modül) destekleyen 4 genişletme ağ bağlantı noktası sağlar. Son derece güvenilir Dilim Giriş/Çıkış XB6S ile birlikte, esnek hat düzeni için çeşitli topolojileri (doğrusal, yıldız, hibrit) destekleyerek tam süreçli sinyal alımı ve kontrolü sağlar.
III. Çözüm Optimizasyon Sonuçları
- Maliyet Optimizasyonu: Ağ kabloları aracılığıyla birleşik güç kaynağı, sahadaki güç kabloları, terminaller, kablolama ve işçilik maliyetlerinde %30 tasarruf sağladı.
- Esnek Yapılandırma: XBF bağlayıcının 4 bağlantı noktalı tasarımı, hibrit topolojileri ve bağlantı noktası başına 16 istasyonu destekleyerek esnek düzen ve kolay genişletme olanağı sağlar.
- Verimli Bakım: Sezgisel DIP anahtarı adresleme, çevrimiçi tanılama, günlük kaydı ve ürün yazılımı yükseltmeleri, hata ayıklama ve bakım süresini azaltır.
IV. Solidot Basitleştirilmiş Kablolama Dağıtılmış I/O XBF Serisi Özellikler:
- Standart endüstriyel Ethernet kabloları üzerinden iletişim; özel kablolara/araçlara gerek yoktur.
- Sensörler için 3 telli güç kaynağı, terminal bloklarını ortadan kaldırır ve kablolamayı basitleştirir.
- Genişletme modülleri veri yolu düğümü kaynaklarını tüketmez ve yüksek sistem kararlılığı sağlar.
- Esnek düzen için doğrusal, yıldız ve hibrit topolojileri destekler.
- Çeşitli senaryolar için çeşitli ürün formları ve koruma seviyeleri.
- Nokta sayımı, yapı ve özel işlevler için hızlı özelleştirme.
Bu içerik, üreticinin yayımladığı Lithium battery Solidot's Simplified Wiring Distributed I/O XBF Application in Lithium Battery Module Pack Lines Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
