Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · logistics The application of Solidot's remote I/O module XB6S in the smart logistics conveyor system for cardboard packaging
Akıllı karton konveyör sistemi
logistics The application of Solidot's remote I/O module XB6S in the smart logistics conveyor system for cardboard packaging alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

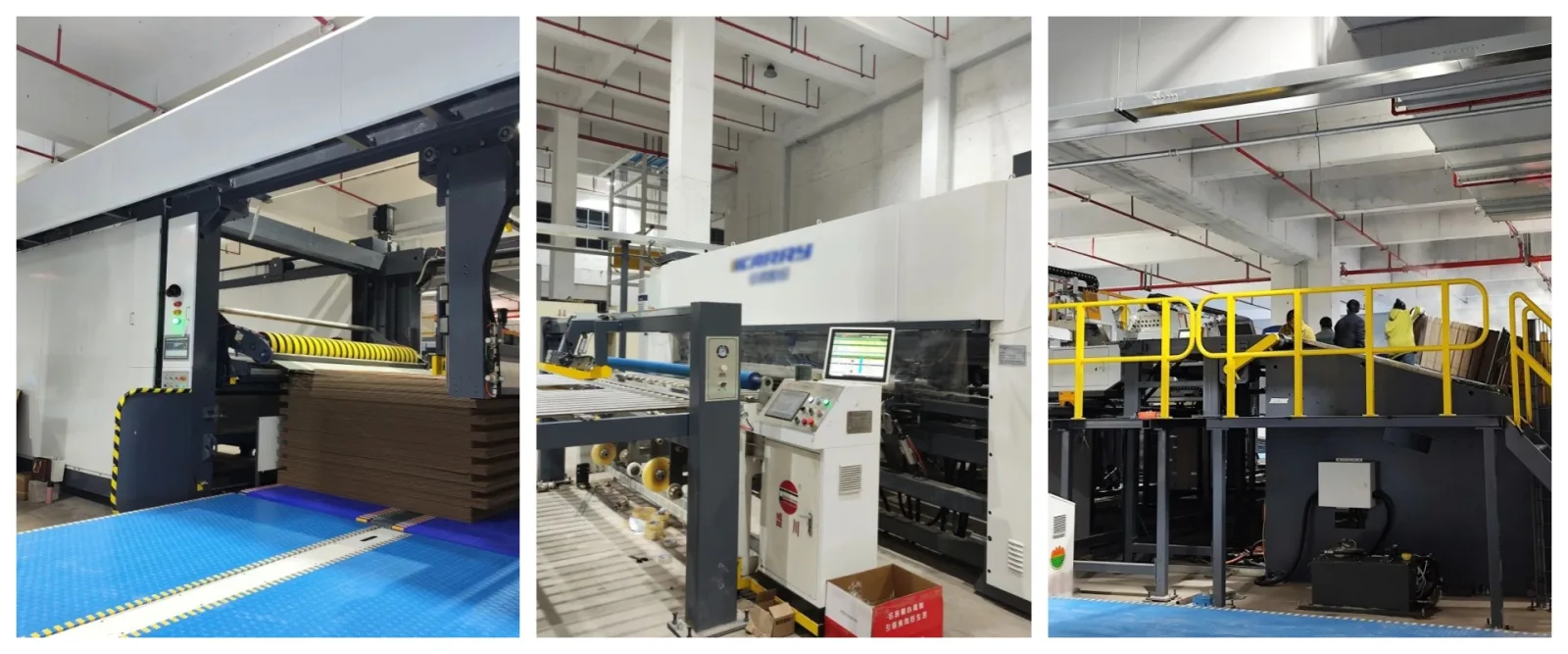

Karton ambalajlara yönelik akıllı lojistik konveyör sistemi, tüm karton üretimi, taşıma ve depolama sürecinin temel bileşenidir. Verimliliği, hassasiyeti ve izlenebilirliği, işletmelerin operasyonel verimliliğini ve maliyet kontrolünü doğrudan etkiler. Solidot'un uzak I/O modül serisi XB6S, yüksek güvenilirliği, esnek genişletme ve akıllı teşhis özellikleriyle bu sistemde sinyal alımı ve komut yürütme için kritik destek sağlar.
Bu durumda kullanılan Solidot ürünleri: XB6S-PN2002 , XB6S-1600 , XB6S-0016B
1. Üretim Sürecine Genel Bakış
Akıllı lojistik konveyör sisteminin iş akışı: karton tampon bölgeye girer → araç transferini takip edin → konveyör bant bağlantısı → asansör depo girişi.
[Karton Ara Bölgeye Giriyor] Karton şekillendirildikten sonra üretim hattının sonunda belirlenen tampon bölgeye itilerek lojistik sistemi başlatma sinyali tetiklenir.
[Takip Aracı Transferi] Gönderim talimatlarını aldıktan sonra paletli araç, kartonu yüklemek için tam olarak tampon bölgeye hareket eder ve kartonu önceden belirlenmiş bir yol boyunca konveyör bandı kenetlenme noktasına taşır.
[Konveyör Bant Bağlantısı] Konveyör bant, paletli araçtan gelen varış sinyaline göre çalışmaya başlar, kartonu sorunsuz bir şekilde asansör giriş tampon bölgesine aktarır ve kartonun düzgün bir şekilde istiflenmesini sağlar.
[Asansör Depo Girişi] Konveyör bandın görevini tamamladığının sinyalini aldıktan sonra asansör otomatik olarak hedef depo katına yükselir ve entegre bir robot kol veya forklift cihazı kullanarak karton girişini tamamlar.
2. G/Ç Modüllerinin Uygulanması

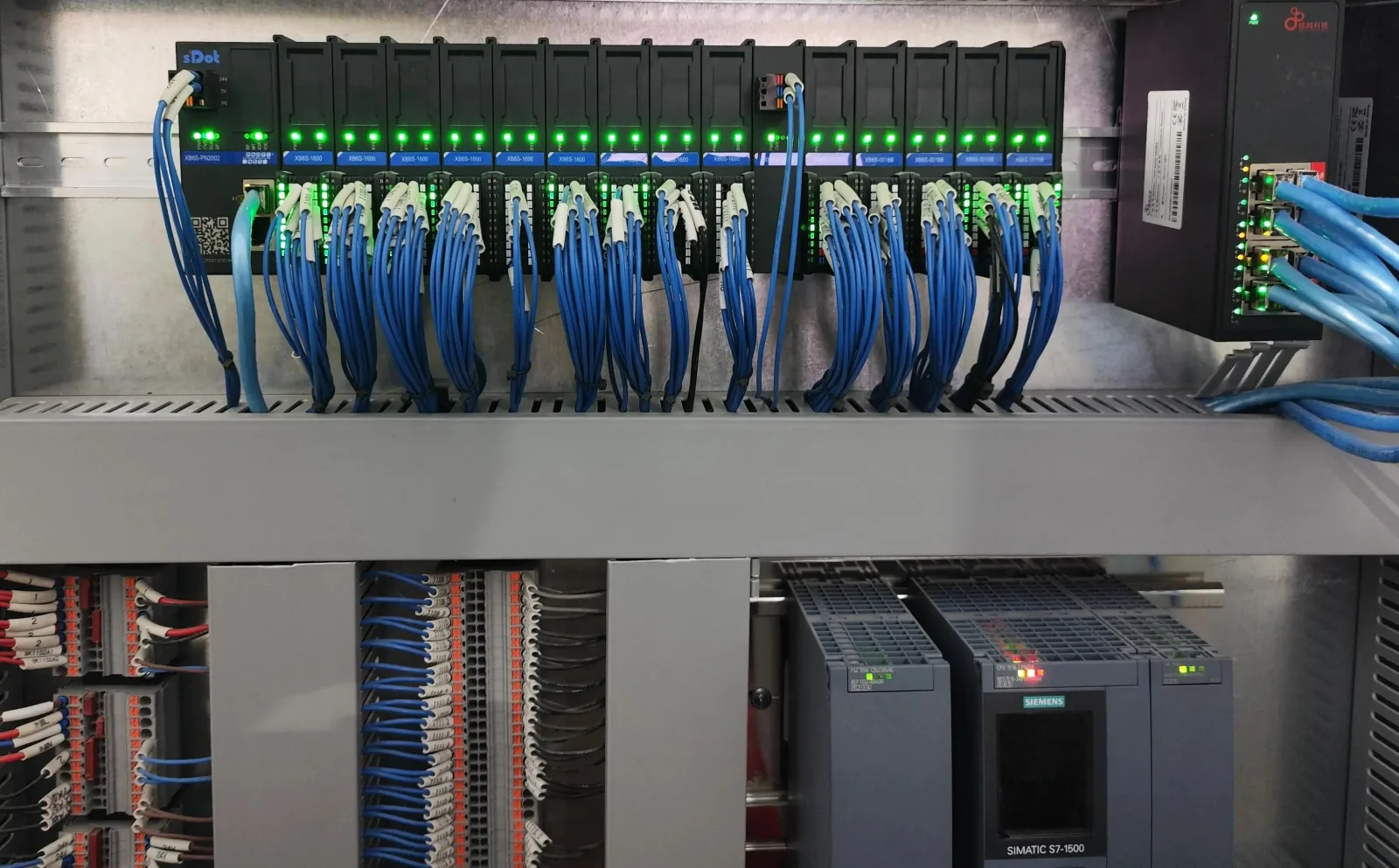

Sistem, XB6S-1600 dijital giriş modülü ve XB6S-PN2002 bağlayıcı aracılığıyla PLC'ye bağlanan dijital çıkış modülü XB6S-0016B ile PROFINET protokolünü kullanır ve sinyal alımını ve yürütme çıkışını tamamlamak için koordinasyon içinde çalışır. XB6S-1600, paletli araç varış tespiti, konveyör bant çalışma durumu ve asansör zemini konumlandırma dahil olmak üzere saha sensörlerinden sinyaller toplar; XB6S-0016B, kontrol sisteminden gelen komutlara dayalı olarak çeşitli aktüatörlere sinyaller göndererek paletli araç başlatma/durdurma, konveyör bant motoru tahriki ve asansör kaldırma komutları gibi görevlere yardımcı olur.
Geleneksel çözümlerde, elektromanyetik girişim kolayca yanlış alarm sinyali verilmesine veya ekipman bağlantılarının kesilmesine neden olabilir ve arıza teşhisi manuel çabaya dayanır. Solidot'un uzak I/O modülleri yalnızca sinyal toplama ve komut çıkışının gerçek zamanlı doğasını sağlamakla kalmaz, aynı zamanda güçlü anti-parazit kapasitesi ve akıllı teşhis fonksiyonları, karmaşık endüstriyel senaryolarda ürünün pratik değerini ve istikrarlı güvenilirliğini daha da vurgular.

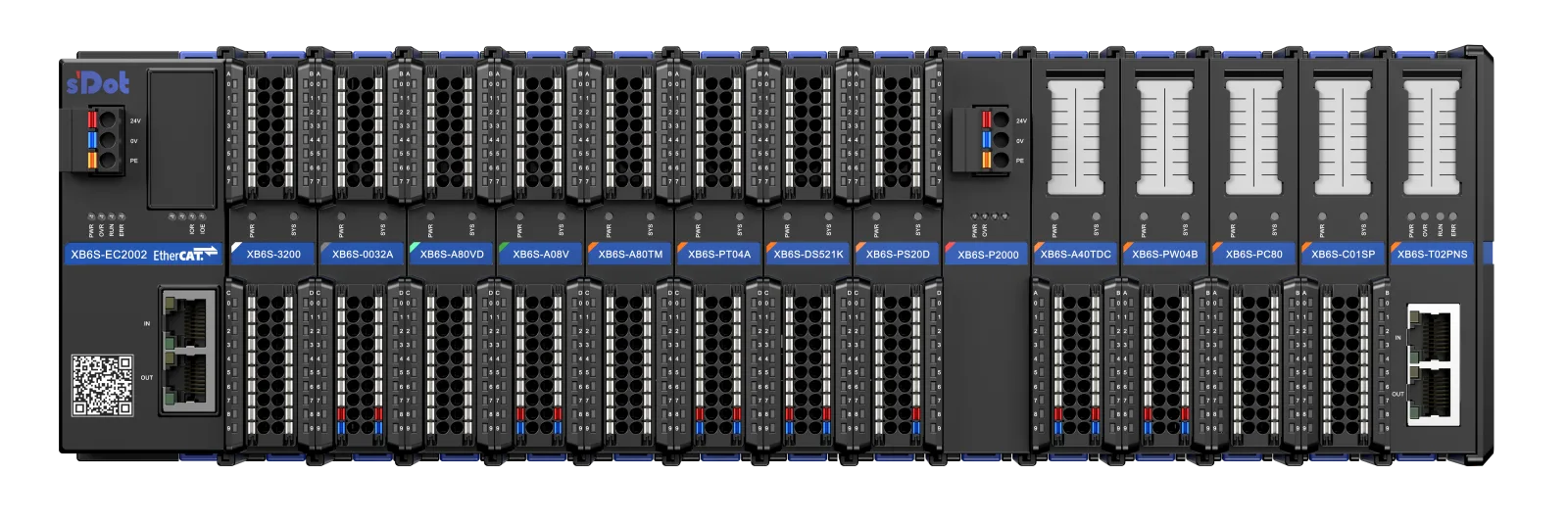

3. Son Derece Güvenilir Uzaktan G/Ç Modülü XB6S Serisi Ürünleri
Solidot'un uzak I/O modülü XB6S serisi ürünleri, çeşitli veri yolu protokolleriyle uyumludur ve hareket kontrolü, sıcaklık kazanımı ve daha fazlası için işlevsel modüllere sahiptir. Ürünler, parazitlere karşı güçlü bir direnç sunan ve bağlantı kesintilerini önleyen sıkı EMC testlerinden geçmektedir; teşhisleri, alarmları ve anormal günlük kayıtlarını destekleyerek akıllı geri bildirim ve kullanıcı dostu çalışma sağlarlar.
Bu içerik, üreticinin yayımladığı logistics The application of Solidot's remote I/O module XB6S in the smart logistics conveyor system for cardboard packaging Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
