Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · automobile The application of Solidot's remote Slice I/O module XB6S in the automotive manufacturing stamping station
Otomotiv pres istasyonu
automobile The application of Solidot's remote Slice I/O module XB6S in the automotive manufacturing stamping station alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Otomotiv üretimi sürecinde damgalama istasyonu çok önemli bir rol oynar; öncelikle araba gövdesinin çeşitli bileşenlerini üretmek için metal levhaları damgalar. Damgalama istasyonları tipik olarak üç yöntem kullanır: aşamalı kalıp damgalama, çok istasyonlu damgalama ve tandem damgalama. Her yöntem, kendine has özellikleri nedeniyle, farklı otomotiv sac parçalarının üretiminde uygulanmaktadır. Otomotiv endüstrisinin hızlı gelişimiyle birlikte damgalama istasyonlarındaki otomasyon seviyesi artmakta, bu da otomasyon kontrol sistemlerinin performansı ve güvenilirliğine yönelik daha yüksek taleplere yol açmaktadır.
Bu durumda kullanılan Solidot ürünleri arasında XB6S-PN2002, XB6S-3200, XB6S-0032B ve XB6S-0016B bulunmaktadır.
1. Üretim Sürecine Giriş

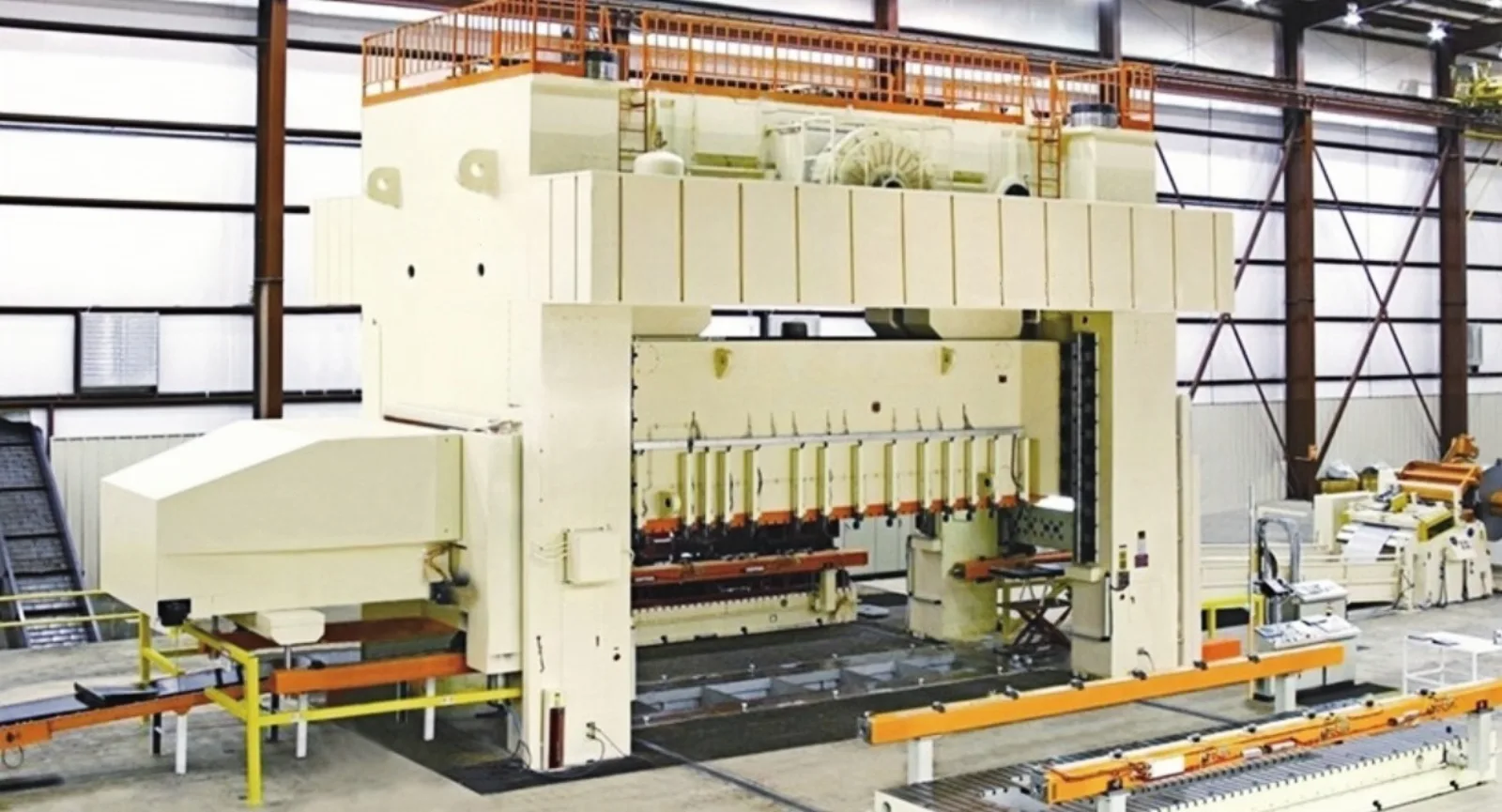

Bu durumda damgalama istasyonu, derin çekme, delme ve flanşlama gibi birden fazla damgalama işlemini tek bir pres makinesinde birleştiren çok istasyonlu bir damgalama yöntemini benimser. Süreç esas olarak aşağıdaki kısımları içerir:
[Hazırlık Aşaması] Saclar düz, çiziksiz ve lekesiz olacak şekilde belirlenen konuma yerleştirilir. Kalıpların doğru şekilde takıldığından ve pres makinesinin iyi durumda olduğundan emin olmak da önemlidir.
[Besleme] Metal levhalar, otomatik bir besleme cihazı aracılığıyla pres makinesinin kalıbına doğru bir şekilde beslenir. Besleme cihazının, levhaların kalıba doğru şekilde yerleştirilmesini sağlamak için yüksek hassasiyetli konumlandırma özelliklerine sahip olması gerekir.
[Damgalama] Pres makinesi metal levhaları önceden ayarlanmış programlara ve basınç parametrelerine göre damgalar. Bu süreçte kalıpların tasarımı ve presin kontrolü, damgalanan parçaların kalitesini ve hassasiyetini doğrudan belirlediği için çok önemlidir.
[Boşaltma] Damgalama tamamlandıktan sonra, otomatik boşaltma cihazı şekillendirilmiş bileşenleri kalıptan çıkarır ve bunları bir taşıma bandına yerleştirerek bir sonraki işleme hazırlar. Boşaltma cihazı, bileşenlerin hasar görmesini önlemek için yeterli güce ve hassasiyete sahip olmalıdır.
2. G/Ç Modülü Uygulama Yöntemi
Solidot'un uzak Slice I/O modülü serisi, karmaşık kablolama, iletişim paraziti ve otomotiv damgalama istasyonlarında arıza tespitindeki zorluk gibi sorunları giderir. Modüllerin benzersiz yapısal tasarımı, çok istasyonlu ekipmanlar için kablolama işini basitleştirerek malzeme ve işçilik maliyetlerinden tasarruf sağlar. Modüller ayrıca istikrarlı iletişim sağlayan iyi anti-parazit özelliklerine sahiptir. Ek olarak modüller, uygun bakım için arıza yerlerini hızlı bir şekilde belirlemek amacıyla otomatik teşhis, alarm ve anormallik günlüğü kaydetme özelliklerine sahiptir.

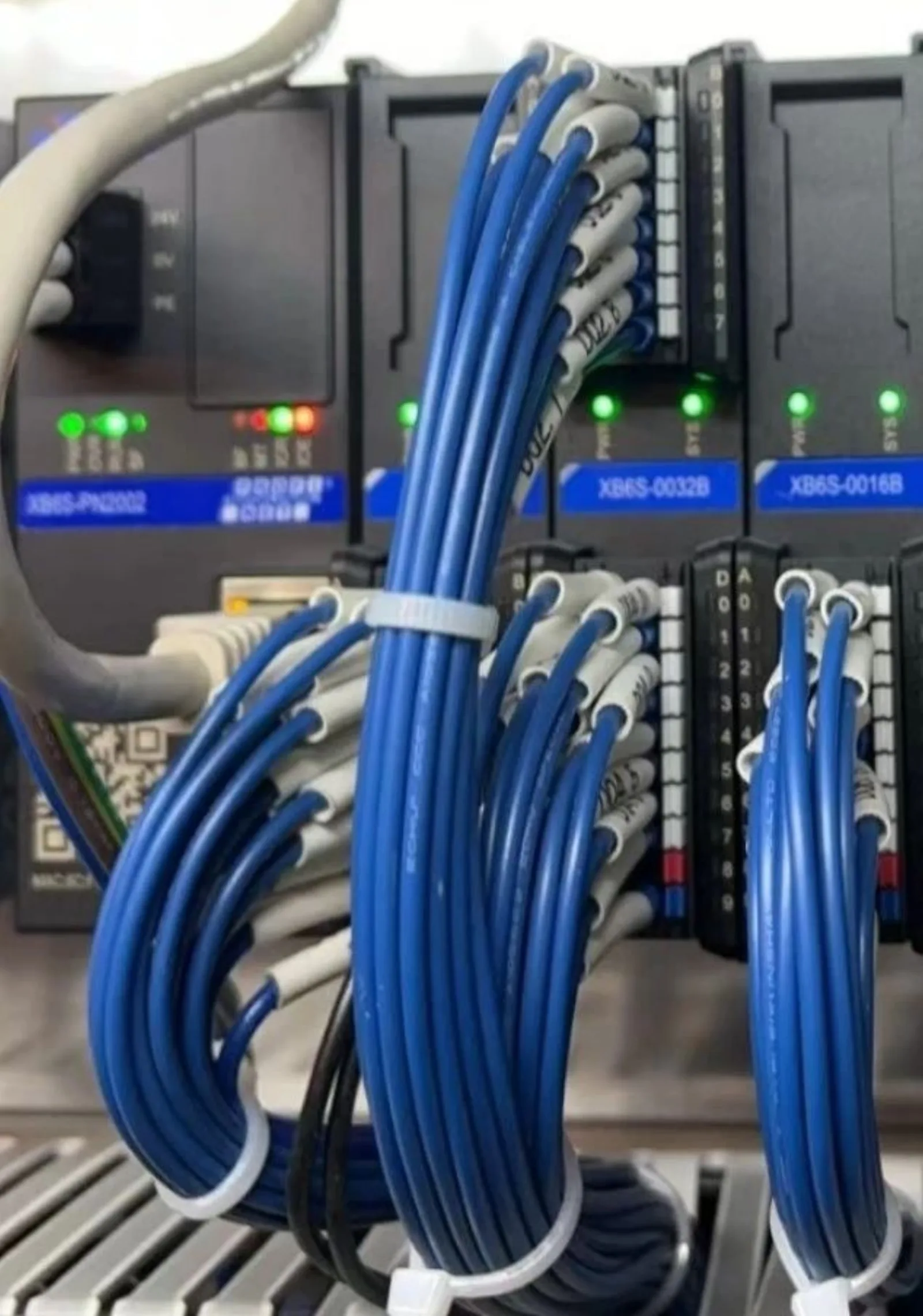

Bu durumda, yüksek hızlı ve doğru veri etkileşimi elde etmek için PLC'yi XB6S-3200 dijital giriş modülü, XB6S-0032B ve XB6S-0016B dijital çıkış modülleri ile birlikte PROFINET protokol bağlayıcı XB6S-PN2002'ye bağlayan PROFINET veri yolu protokolünü kullanır.
Besleme aşamasında XB6S-3200, levhaların yerinde olup olmadığını belirlemek için sensör sinyallerinin toplanmasından sorumludur. Damgalama aşamasında XB6S-0032B, kontrol sisteminden gelen komutlara göre damgalama ekipmanının hareket kontrolüne yardımcı olarak damgalama işleminin stabilitesini sağlar. Boşaltma aşamasında XB6S-0016B, boşaltma cihazını çalıştıran sinyalleri iletmek için benzer şekilde kontrol sisteminden gelen komutları takip ederek şekillendirilmiş bileşenlerin otomatik olarak boşaltılmasını sağlar.
3. Yüksek Güvenilirliğe Sahip Uzak G/Ç Modülü XB6S Serisi Ürünleri

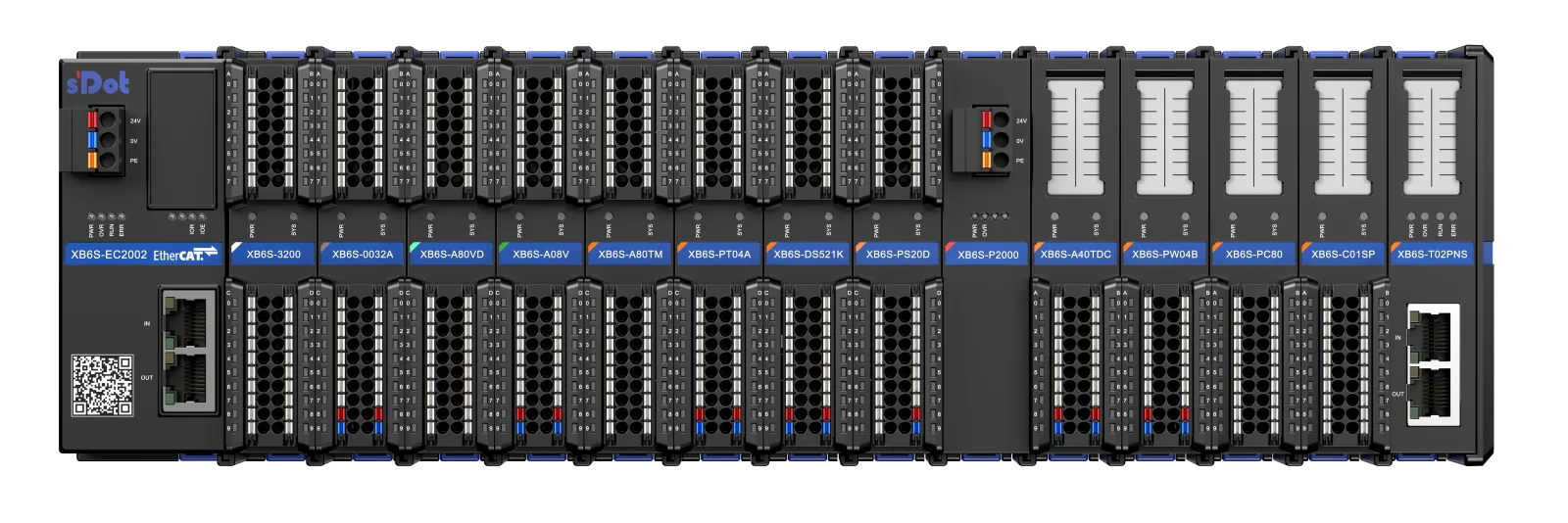

Solidot'un uzak Slice I/O modülü serisi, çeşitli veri yolu protokolleriyle uyumludur ve hareket kontrolü, sıcaklık kazanımı ve daha fazlası için fonksiyon modülleri içerir. Ürünler, parazitlere karşı güçlü bir direnç sağlayan ve herhangi bir bağlantı kesintisi yaşanmamasını sağlayan sıkı EMC testlerinden geçmektedir. Ayrıca teşhisleri, alarmları, anormallik günlüğü kaydını ve akıllı geri bildirimi destekleyerek onları kullanıcı dostu hale getirirler.
