Operatör arayüzü
Ekran: 7 inç 16:9 · Çözünürlük: 1024 × 600
Samkoon HMI + PLC
Samkoon GTS-070-30MR-C
Ekran: 7 inç 16:9 · Dijital giriş: 16 kanal · Çıkış: 14 kanal
Samkoon GTS-070-30MR-C, HMI, PLC ve I/O işlevlerini tek gövdede birleştiren GT seçenekleri kapsamında operatör arayüzü, kontrol mantığı ve saha I/O'sunu birleştirir. Ana ünitedeki işlevler ile genişleme ihtiyaçları makine tasarımı için ayrı ayrı gösterilir.
Ekran boyutu7 inç 16:9
Çözünürlük1024 × 600
Dijital giriş16 kanal
Röle çıkışı14 kanal
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Ana ünite saha I/O'su
Dijital giriş: 16 kanal · Röle çıkışı: 14 kanal
Hızlı ve analog işlevler
Hızlı sayıcı: 4 kanala kadar · Sıcaklık: 8 kanala kadar genişletilebilir; termokupl / PT100
Bağlantı ve genişleme
Genişleme: Eklenti modülleriyle 16 I/O noktasına kadar
Sistem mimarisi
Arayüzü, ana I/O'yu ve genişlemeyi ayırın
Bu ayrım, isteğe bağlı işlevlerin ana ünite üzerinde hazır bulunduğu izlenimini önler.
Operatör arayüzüEkran: 7 inç 16:9 · Çözünürlük: 1024 × 600
Ana kontrol ünitesiDijital giriş: 16 kanal · Röle çıkışı: 14 kanal
Genişleme ve haberleşmeGenişleme: Eklenti modülleriyle 16 I/O noktasına kadar
Ölçüler ve panel kesimi

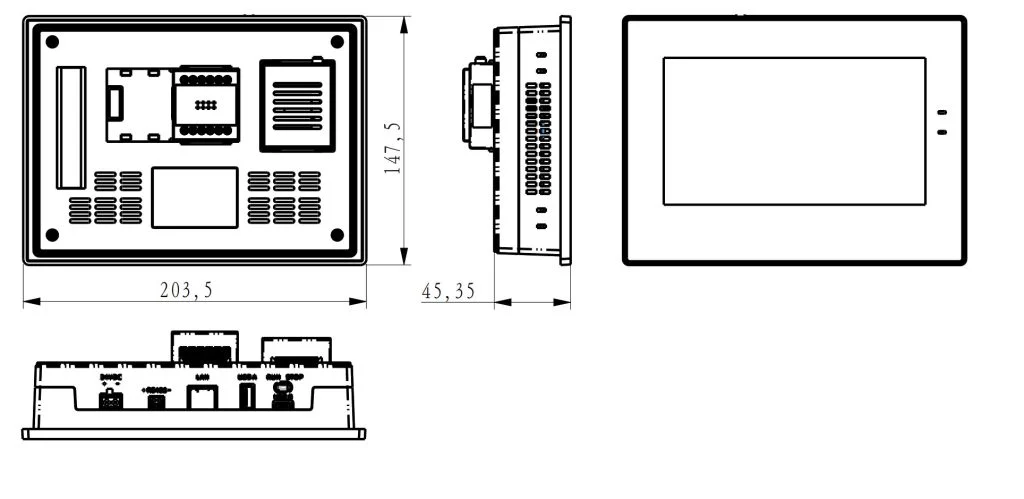

Panel işlemesini ve klemens erişimini planlarken resmî teknik çizimi nominal katalog değerleriyle birlikte değerlendirin.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 7 inç 16:9 |
|---|---|
| Çözünürlük | 1024 × 600 |
| Dış ölçüler | 204 × 148 × 45 mm |
| Panel kesimi | 192 × 138 mm |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Arka aydınlatma | LED |
| Parlaklık | 400 cd/m² |
| Ağırlık | 700 g |
| Gövde malzemesi | ABS+PC mühendislik plastiği |
Sistem ve sertifikalar
| İşlemci | Cortex A7 1 GHz çift çekirdek |
|---|---|
| Bellek | 128 MB Flash + 128 MB DDR |
| Koruma sınıfı | IP65 ön panel |
| ESD dayanımı | ±6 kV |
| FCC | Sınıf A |
| CE | EN 55032 / EN 55035 |
I/O ve kontrol
| Dijital giriş | 16 kanal |
|---|---|
| Röle çıkışı | 14 kanal |
| Yüksek hızlı sayıcı | 4 kanala kadar |
| Sıcaklık girişi | 8 kanala kadar genişletilebilir; termokupl / PT100 |
| I/O genişleme | Eklenti modülleriyle 16 I/O noktasına kadar |
Haberleşme ve besleme
| USB | Var |
|---|---|
| Ayrı PLC haberleşme portu | Yok |
| HMI haberleşme portu | 1 × RS485 |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C, donmasız |
|---|---|
| Programlama yazılımı | SKTOOL 7.1 |
| Çalışma nemi | 5% – 95% RH, yoğuşmasız |
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Kompakt makine kontrolü
Kanal yapısı doğrulandıktan sonra arayüz, kontrol ve saha I/O'sunu birleştiren projeler.
OEM operatör panoları
Tek bir HMI + PLC mühendislik akışı etrafında tasarlanan makine panoları.
Sayım ve konumlama görevleri
Sayıcı veya darbe gereksinimleri tam varyantın yayımlanmış sınırları içinde kalan uygulamalar.
Genişleyebilir kontrol istasyonları
Gelecekteki dijital, analog veya sıcaklık genişlemesi devreye alma öncesinde planlanan panolar.
Yazılım, kılavuz ve sertifikalar
Bağlantılar Samkoon'un güncel yayımladığı dosyaları açar; devreye alma öncesinde dil ve revizyon bilgisini kontrol edin.
PDF
GT Serisi ürün seçim kılavuzuModel ve I/O seçimi · Çince
PDFGT Serisi kullanım kılavuzuKurulum ve devreye alma · Çince
RARSKTOOL V7.1 programlama yazılımıSamkoon resmî yazılım paketi
3DGT Serisi 3B model paketiPano ve makine yerleşimi için
FCCGT FCC SDoC belgesiUygunluk belgesi · PDF
ULGT Serisi UL sertifikasıSertifika · PDF
CEGT Serisi CE sertifikasıUygunluk belgesi · PDF
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
| Model | Ekran | Dijital giriş | Çıkış yapısı |
|---|---|---|---|
| GTS-070-30MR-Cİncelenen model | 7 inç 16:9 | 16 kanal | 14 kanal |
| GT-070-32MT-8PT | 7 inç 16:9 | 16 kanal | 16 kanal |
| GT-070-32MT-8TC | 7 inç 16:9 | 16 kanal | 16 kanal |
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Ana ünitede hangi I/O bulunur?
Dijital giriş: 16 kanal · Röle çıkışı: 14 kanal
Hangi hızlı veya analog işlevler belirtilmiş?
Hızlı sayıcı: 4 kanala kadar · Sıcaklık: 8 kanala kadar genişletilebilir; termokupl / PT100
Ünite genişletilebilir mi?
Eklenti modülleriyle 16 I/O noktasına kadar
Hangi yazılım ve haberleşme kullanılır?
Yazılım: SKTOOL 7.1
Resmî ürün kayıtları
Resmî İngilizce katalog kaydı — Samkoon resmî İngilizce kataloğunda yayımlanır; nihai seçimden önce yaşam döngüsü ve bulunabilirliği ProControl ile teyit edin.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon İngilizce ürün kataloğu
