Operatör arayüzü
Ekran: 4,3 inç (16:9) · Çözünürlük: 480 × 272 piksel
Samkoon HMI + PLC
Samkoon GX-043B-32MT
Ekran: 4,3 inç (16:9) · Dijital giriş: 16 kanal · Çıkış: 16 kanal
Samkoon GX-043B-32MT, farklı ekran ve I/O düzenleri sunan GX entegre kontrolörleri kapsamında operatör arayüzü, kontrol mantığı ve saha I/O'sunu birleştirir. Ana ünitedeki işlevler ile genişleme ihtiyaçları makine tasarımı için ayrı ayrı gösterilir.
Ekran boyutu4,3 inç (16:9)
Çözünürlük480 × 272 piksel
Dijital giriş16 kanal
Dijital çıkış16 kanal
Analog girişEklenti modülleriyle 8 kanala kadar genişletilebilir
EthernetYok
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Ana ünite saha I/O'su
Dijital giriş: 16 kanal · Analog giriş: Eklenti modülleriyle 8 kanala kadar genişletilebilir
Hızlı ve analog işlevler
Analog çıkış: Eklenti modülleriyle 8 kanala kadar genişletilebilir
Bağlantı ve genişleme
Ethernet: Yok
Sistem mimarisi
Arayüzü, ana I/O'yu ve genişlemeyi ayırın
Bu ayrım, isteğe bağlı işlevlerin ana ünite üzerinde hazır bulunduğu izlenimini önler.
Operatör arayüzüEkran: 4,3 inç (16:9) · Çözünürlük: 480 × 272 piksel
Ana kontrol ünitesiDijital giriş: 16 kanal · Analog giriş: Eklenti modülleriyle 8 kanala kadar genişletilebilir
Genişleme ve haberleşmeEthernet: Yok

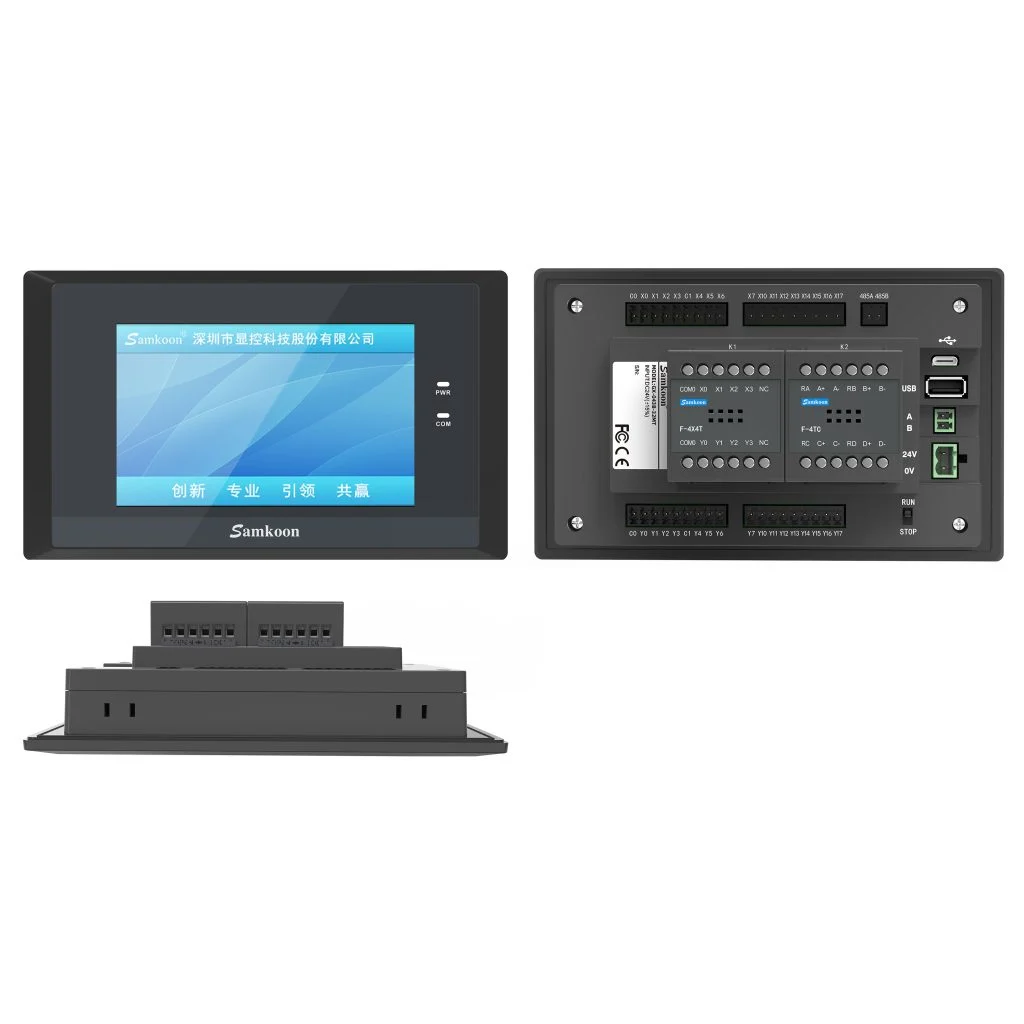

Ürünü her yönden inceleyin
Pano yerleşimini planlamadan önce ön paneli, arka I/O düzenini ve bağlantı yüzünü birlikte inceleyin.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 4,3 inç (16:9) |
|---|---|
| Çözünürlük | 480 × 272 piksel |

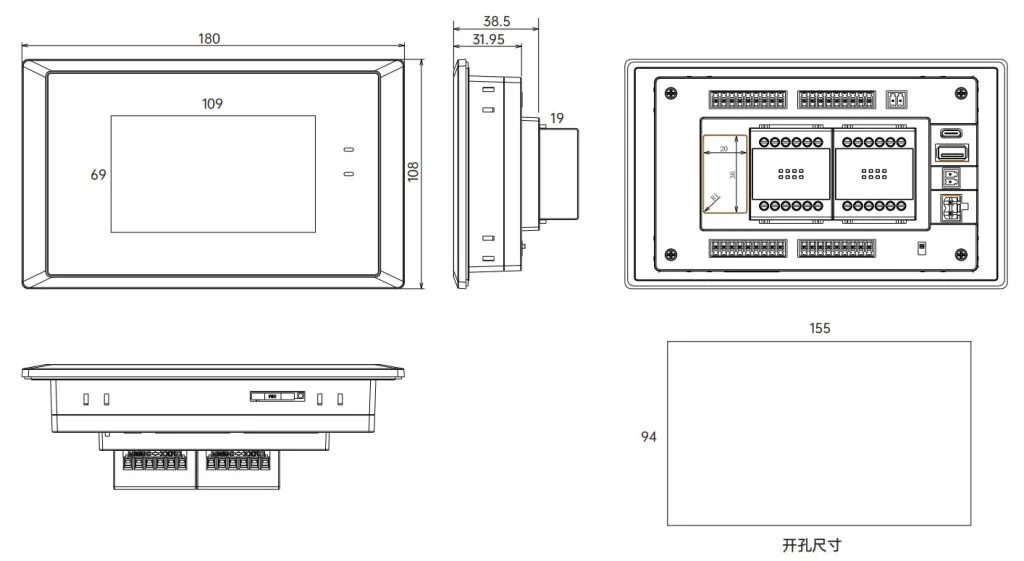

| Dış ölçüler | 180 × 108 × 32 mm |
| Panel kesimi | 155 × 94 mm |
| Gövde malzemesi | mühendislik plastiği ABS + PC |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Renk | 16,77 milyon renk |
| Arka aydınlatma | LED |
| Kontrast | 400:1 |
| Parlaklık | 450 cd/m² |
Sistem ve sertifikalar
| İşlemci | Cortex A7 1 GHz, çift çekirdek |
|---|---|
| Bellek | 128 MB DDR |
| Koruma sınıfı | IP65 ön panel |
| Dielektrik dayanım | 1000 V AC / 1 dakika |
| ESD dayanımı | ±6 kV |
| FCC | FCC Sınıf A uyumlu |
| CE | EN 55032 ve EN 55035 uyumlu |
I/O ve kontrol
| Dijital giriş | 16 kanal |
|---|---|
| Dijital çıkış | 16 kanal |
| Dijital I/O | 16 Giriş / 16 Çıkış |
| Analog giriş | Eklenti modülleriyle 8 kanala kadar genişletilebilir |
| Analog çıkış | Eklenti modülleriyle 8 kanala kadar genişletilebilir |
| Toplam I/O | 32 |
Haberleşme ve besleme
| Besleme | DC 24 V ±15% |
|---|---|
| Ethernet | Yok |
| USB indirme portu | Var |
| USB bellek portu | Var |
| Ayrı PLC haberleşme portu | 1 × RS485 |
| HMI haberleşme portu | 1 × RS485 |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C, donmasız |
|---|---|
| Programlama yazılımı | SKTOOL 7.1 |
| Çalışma nemi | 5–95% RH, yoğuşmasız |
| Titreşim dayanımı | 10–25 Hz, 2 G X/Y/Z yönlerinde 30 dakika boyunca |
Diğer teknik bilgiler
| Güç tüketimi | 5 W |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Kompakt makine kontrolü
Kanal yapısı doğrulandıktan sonra arayüz, kontrol ve saha I/O'sunu birleştiren projeler.
OEM operatör panoları
Tek bir HMI + PLC mühendislik akışı etrafında tasarlanan makine panoları.
Sayım ve konumlama görevleri
Sayıcı veya darbe gereksinimleri tam varyantın yayımlanmış sınırları içinde kalan uygulamalar.
Genişleyebilir kontrol istasyonları
Gelecekteki dijital, analog veya sıcaklık genişlemesi devreye alma öncesinde planlanan panolar.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
| Model | Ekran | Dijital giriş | Çıkış yapısı |
|---|---|---|---|
| GX-043B-32MTİncelenen model | 4,3 inç (16:9) | 16 kanal | 16 kanal |
| GX-043-24MT | 4,3 inç, 16:9 | 12 kanal | 12 kanal |
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Ana ünitede hangi I/O bulunur?
Dijital giriş: 16 kanal · Analog giriş: Eklenti modülleriyle 8 kanala kadar genişletilebilir
Hangi hızlı veya analog işlevler belirtilmiş?
Analog: Eklenti modülleriyle 8 kanala kadar genişletilebilir
Ünite genişletilebilir mi?
Genişleme uyumluluğu ana cihaz, eklenti modülü ve donanım revizyonuyla birlikte teyit edilmelidir.
Hangi yazılım ve haberleşme kullanılır?
Yazılım: SKTOOL 7.1 · Ethernet: Yok
Resmî ürün kayıtları
Güncel ürün merkezi kaydı — Samkoon güncel .cn ürün merkezinde listelenir.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon güncel ürün merkezi · Tam modele ait İngilizce ürün kaydı · GX HMI+PLC uyumluluk kaydı
