Ekran ve okunabilirlik
Ekran: 15,6 inç (16:9) · Çözünürlük: 1920 × 1080
Samkoon HMI

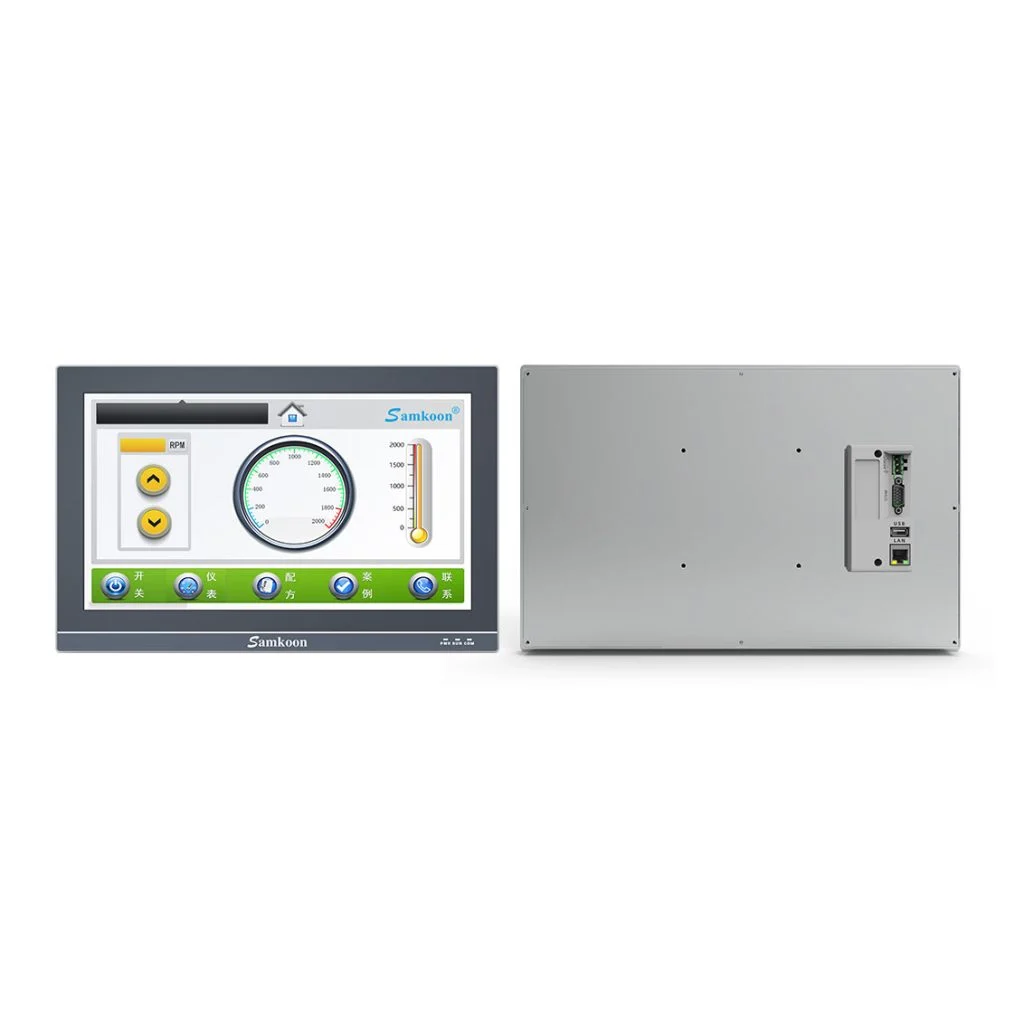

Samkoon SK-156QS
Ekran: 15,6 inç (16:9) · Çözünürlük: 1920 × 1080 · İşlemci: Cortex A7 1.2 GHz
Samkoon SK-156QS, 3,5–15,6 inç HMI seçenekleri; ekran, port, Ethernet, Wi-Fi ve gövde farklılıkları kapsamında yer alan bir endüstriyel operatör panelidir. Ekran, işlemci, haberleşme ve montaj verileri tek bir mühendislik seçim akışında sunulur.
Ekran boyutu15,6 inç (16:9)
Çözünürlük1920 × 1080
İşlemciCortex A7 1.2 GHz
EthernetVar
Seri portlarCOM1: RS232 / RS422 / RS485; COM2: RS485
Koruma sınıfıIP65 ön panel
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
İşlem platformu
İşlemci: Cortex A7 1.2 GHz · Bellek: 4 GB eMMC + 256 MB DDR3 · Yazılım: SKTOOL 7.0
Makine haberleşmesi
Ethernet: Var · Seri portlar: COM1: RS232 / RS422 / RS485; COM2: RS485
Pano entegrasyonu
Dış ölçüler: 395 × 257 × 31 mm · Panel kesimi: 383 × 246 mm · Koruma: IP65 ön panel
Sistem mimarisi
HMI seçimini üç katmanda planlayın
Operatör deneyimini, kontrolör haberleşmesini ve fiziksel pano entegrasyonunu tek sistem olarak değerlendirin.
Operatör katmanıEkran: 15,6 inç (16:9) · Çözünürlük: 1920 × 1080
Haberleşme katmanıEthernet: Var · Seri: COM1: RS232 / RS422 / RS485; COM2: RS485
Pano katmanıÖlçüler: 395 × 257 × 31 mm · Kesim: 383 × 246 mm · Koruma: IP65 ön panel · Sıcaklık: -20 °C – 55 °C
Ölçüler ve panel kesimi
Panel işlemesini ve klemens erişimini planlarken resmî teknik çizimi nominal katalog değerleriyle birlikte değerlendirin.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 15,6 inç (16:9) |
|---|---|
| Çözünürlük | 1920 × 1080 |
| Dış ölçüler | 395 × 257 × 31 mm |
| Panel kesimi | 383 × 246 mm |
| Ağırlık | 2450 g |
| Gövde malzemesi | Galvanized aluminum alloy |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Renk | 16,7 milyon renk |
| Arka aydınlatma | LED |
| Kontrast | 700:1 |
| Parlaklık | 300 cd/m² |
Sistem ve sertifikalar
| İşlemci | Cortex A7 1.2 GHz |
|---|---|
| Bellek | 4 GB eMMC + 256 MB DDR3 |
| Koruma sınıfı | IP65 ön panel |
| ESD dayanımı | Seviye 4 ±8 kV |
| FCC | FCC Sınıf A |
| CE | EN 55032 / EN 55035 |
Haberleşme ve besleme
| Besleme | DC 12–24 V ±15% |
|---|---|
| Seri portlar | COM1: RS232 / RS422 / RS485; COM2: RS485 |
| Ethernet | Var |
| USB indirme portu | Yok |
| USB | Var |
| Ağ bağlantıları | Wi-Fi: Yok; 3 G: Yok; Ethernet: Var; 4G: Yok |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C |
|---|---|
| Programlama yazılımı | SKTOOL 7.0 |
| Çalışma nemi | 5%–95% RH |
| Titreşim dayanımı | 10–25 Hz, XYZ yönünde, 2 G / 30 dakika |
Diğer teknik bilgiler
| Güç tüketimi | 10 W |
|---|---|
| SD kart yuvası | Yok |
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Makine operatör panelleri
Ekran, haberleşme ve pano koşulları yayımlanan değerlerle eşleşen operatör arayüzleri.
Üretim hücresi görselleştirme
Mevcut portlar ve yazılım dikkate alınarak tasarlanan yerel durum, komut ve reçete ekranları.
Proses izleme panelleri
Okunabilirlik, ortam sınırları ve kontrolör haberleşmesinin birlikte doğrulandığı panel uygulamaları.
HMI yenileme projeleri
Değişim öncesinde kesim, besleme, protokol ve proje dosyası uyumluluğunun doğrulandığı yenilemeler.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Bu modelin ekran yapısı nedir?
Ekran: 15,6 inç (16:9) · Çözünürlük: 1920 × 1080
Hangi haberleşme seçenekleri yayımlanmış?
Ethernet: Var · Seri: COM1: RS232 / RS422 / RS485; COM2: RS485
Panel kesim ölçüsü nedir?
383 × 246 mm
Hangi yazılım kullanılır?
SKTOOL 7.0
Resmî ürün kayıtları
Resmî İngilizce katalog kaydı — Samkoon resmî İngilizce kataloğunda yayımlanır; nihai seçimden önce yaşam döngüsü ve bulunabilirliği ProControl ile teyit edin.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon İngilizce ürün kataloğu
Doğru Samkoon konfigürasyonunu doğrulayın
Uygulama, I/O, haberleşme ve montaj gereksinimlerini mühendislik ekibimizle paylaşın.
