Kontrol çekirdeği
Yazılım: SamSoar2022
Samkoon PLC
Samkoon S-16T-M
Dijital giriş: Yok · Çıkış: 16
Samkoon S-16T-M, S serisi PLC mimarisi için dijital, analog ve özel işlev modülleri portföyünde yer alır. Kontrol çekirdeği, saha I/O'su, yüksek hızlı işlevler ve haberleşme düz bir veri listesi yerine mühendislik mimarisi olarak düzenlenir.
Dijital girişYok
Dijital çıkış16
Yüksek hızlı sayıcıYok
Programlama yazılımıSamSoar2022
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Yerel saha I/O'su
Dijital giriş: Yok
Yüksek hızlı ve hareket işlevleri
Hızlı sayıcı: Yok · Darbe çıkışı: 4 kanal; her biri maks. 200 kHz
Ağ ve genişleme
Seri: 1 · CAN: Yok
Sistem mimarisi
PLC'yi üç katmanlı kontrol sistemi olarak okuyun
Nihai model onayından önce işlem gücünü, yerel I/O'yu ve hareket/ağ işlevlerini birlikte değerlendirin.
Kontrolör çekirdeğiYazılım: SamSoar2022
Yerel I/ODijital giriş: Yok
Hareket, ağ ve genişlemeSayıcı: Yok · Darbe: 4 kanal; her biri maks. 200 kHz

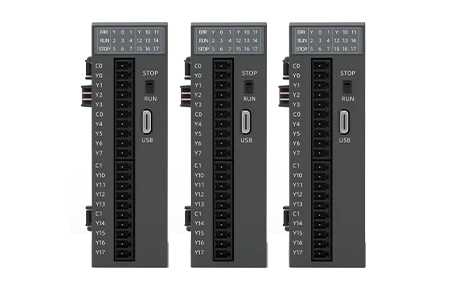

Ürünü her yönden inceleyin
Pano yerleşimini planlamadan önce ön paneli, arka I/O düzenini ve bağlantı yüzünü birlikte inceleyin.
Ölçüler ve montaj referansı
Pano içi yerleşimi, montaj yönünü ve servis erişimini resmî teknik çizim üzerinden planlayın.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Mekanik yapı
| Dış ölçüler | 30 × 97 × 72 mm |
|---|---|
| Ağırlık | 109 g |
Sistem ve sertifikalar
| Koruma sınıfı | IP30 |
|---|---|
| FCC | FCC Sınıf A uyumlu |
| CE | EN 55032 ve EN 55035 uyumlu |
I/O ve kontrol
| Dijital çıkış | 16 |
|---|---|
| Darbe çıkışı | 4 kanal; her biri maks. 200 kHz |
| Çıkış tipi | Transistör / NPN |
| Sol genişleme arayüzü | Yok |
| Darbe frekansı | En fazla 200 kHz / kanal |
| Dijital giriş | Yok |
| Yüksek hızlı sayıcı | Yok |
Haberleşme ve besleme
| Besleme | DC 24 V ±20% |
|---|---|
| CAN | Yok |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C (donma olmadan) |
|---|---|
| Programlama yazılımı | SamSoar2022 |
| Çalışma nemi | 5–95% RH (yoğuşmasız) |
| Titreşim dayanımı | 10-25 Hz, XYZ yönlerinde 2 G, 30 dakika boyunca |
Diğer teknik bilgiler
| RS485 | 1 |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Makine sıralı kontrolü
Program ve I/O gereksinimleri seçilen CPU ve kanal yapısına uyan ayrık kontrol projeleri.
Hızlı sayım ve darbe görevleri
Tam modelin yayımlanmış sayıcı ve darbe sınırlarına göre doğrulanan uygulamalar.
Ağ bağlantılı otomasyon hücreleri
Ethernet, seri, CAN veya EtherCAT gereksinimleri mevcut arayüzlerle eşleşen kontrol mimarileri.
Genişleyebilir OEM panoları
Yerel ve gelecekteki genişleme I/O'sunun tek malzeme listesinde planlandığı panolar.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Yerel I/O yapısı nedir?
Dijital giriş: Yok
Hangi yüksek hızlı işlevler yayımlanmış?
Sayıcı: Yok · Darbe: 4 kanal; her biri maks. 200 kHz
Hangi ağlar kullanılabilir?
Seri: 1 · CAN: Yok
Hangi programlama yazılımı kullanılır?
SamSoar2022
Resmî ürün kayıtları
Güncel ürün merkezi kaydı — Samkoon güncel .cn ürün merkezinde listelenir.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon güncel ürün merkezi · Tam modele ait İngilizce ürün kaydı
Doğru Samkoon konfigürasyonunu doğrulayın
Uygulama, I/O, haberleşme ve montaj gereksinimlerini mühendislik ekibimizle paylaşın.
