Kontrol çekirdeği
Yazılım: SamSoar2022
Samkoon PLC
Samkoon S-E12R
Çıkış: 12
Samkoon S-E12R, S serisi PLC mimarisi için dijital, analog ve özel işlev modülleri portföyünde yer alır. Kontrol çekirdeği, saha I/O'su, yüksek hızlı işlevler ve haberleşme düz bir veri listesi yerine mühendislik mimarisi olarak düzenlenir.
Dijital çıkış12
EthernetYok
Programlama yazılımıSamSoar2022
Dış ölçüler30 × 97 × 72 mm
BeslemeDC 24 V ±20%
CANYok
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Yerel saha I/O'su
Kanal sayısını, çıkış tipini ve yük sınıfını tam model son ekinden doğrulayın.
Yüksek hızlı ve hareket işlevleri
Darbe çıkışı: Yok
Ağ ve genişleme
Ethernet: Yok · Seri: 1 · CAN: Yok
Sistem mimarisi
PLC'yi üç katmanlı kontrol sistemi olarak okuyun
Nihai model onayından önce işlem gücünü, yerel I/O'yu ve hareket/ağ işlevlerini birlikte değerlendirin.
Kontrolör çekirdeğiYazılım: SamSoar2022
Yerel I/OGiriş kanalları, çıkış teknolojisi ve elektriksel yükler
Hareket, ağ ve genişlemeDarbe: Yok · Ethernet: Yok

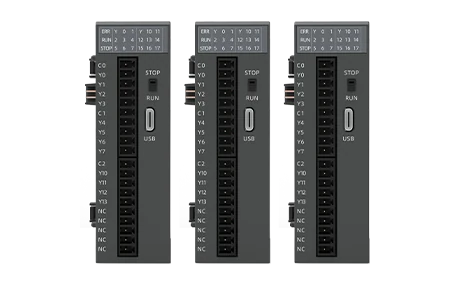

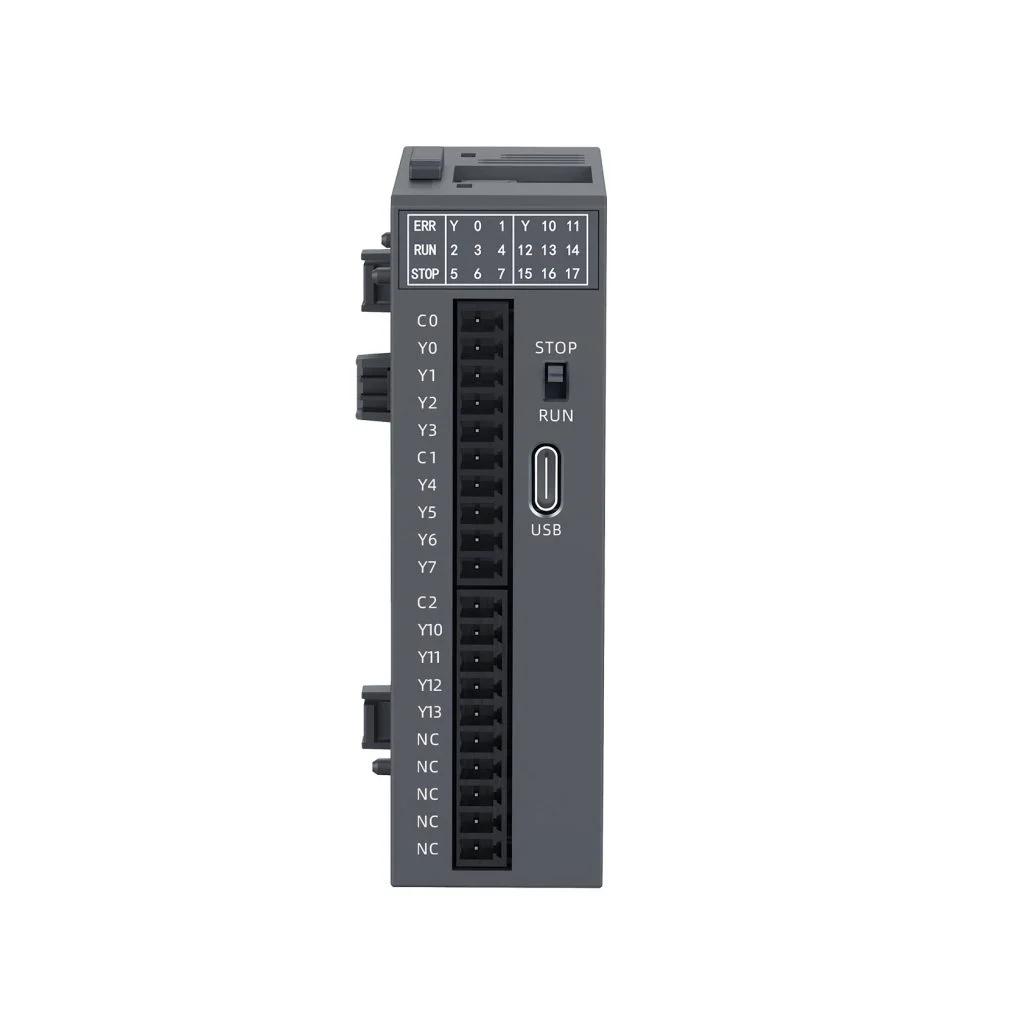

Ürünü her yönden inceleyin
Pano yerleşimini planlamadan önce ön paneli, arka I/O düzenini ve bağlantı yüzünü birlikte inceleyin.

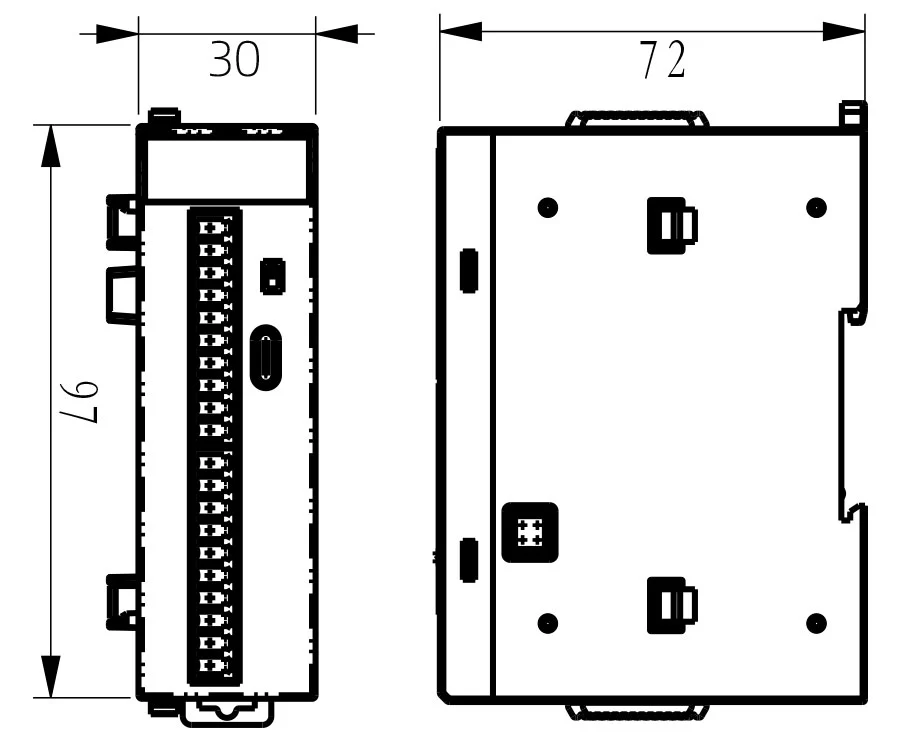

Ölçüler ve montaj referansı
Pano içi yerleşimi, montaj yönünü ve servis erişimini resmî teknik çizim üzerinden planlayın.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Mekanik yapı
| Dış ölçüler | 30 × 97 × 72 mm |
|---|---|
| Ağırlık | 109 g |
Sistem ve sertifikalar
| Koruma sınıfı | IP30 |
|---|---|
| FCC | FCC Sınıf A uyumlu |
| CE | EN 55032 ve EN 55035 uyumlu |
I/O ve kontrol
| Dijital çıkış | 12 |
|---|---|
| Çıkış tipi | Röle |
| Darbe çıkışı | Yok |
Haberleşme ve besleme
| Besleme | DC 24 V ±20% |
|---|---|
| CAN | Yok |
| Ethernet | Yok |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C (donma olmadan) |
|---|---|
| Programlama yazılımı | SamSoar2022 |
| Çalışma nemi | 5–95% RH (yoğuşmasız) |
| Titreşim dayanımı | 10-25 Hz, XYZ yönlerinde 2 G, 30 dakika boyunca |
Diğer teknik bilgiler
| RS485 | 1 |
|---|---|
| RS232 | Yok |
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Makine sıralı kontrolü
Program ve I/O gereksinimleri seçilen CPU ve kanal yapısına uyan ayrık kontrol projeleri.
Hızlı sayım ve darbe görevleri
Tam modelin yayımlanmış sayıcı ve darbe sınırlarına göre doğrulanan uygulamalar.
Ağ bağlantılı otomasyon hücreleri
Ethernet, seri, CAN veya EtherCAT gereksinimleri mevcut arayüzlerle eşleşen kontrol mimarileri.
Genişleyebilir OEM panoları
Yerel ve gelecekteki genişleme I/O'sunun tek malzeme listesinde planlandığı panolar.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Yerel I/O yapısı nedir?
Yapılandırılmış I/O değeri güncel kaynakta bulunmuyor; tam model koduyla teyit edilmelidir.
Hangi yüksek hızlı işlevler yayımlanmış?
Darbe: Yok
Hangi ağlar kullanılabilir?
Ethernet: Yok · Seri: 1 · CAN: Yok
Hangi programlama yazılımı kullanılır?
SamSoar2022
