Solidot · Dijital I/O Modülleri
XBF2E-1600
Solidot XBF2E-1600, Dağıtık I/O ailesinde yer alan dijital i/o modülleri çözümüdür. EtherCAT haberleşme mimarisiyle kullanılmak üzere yayımlanmıştır. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
EtherCATDijital I/O Modülleri
Giriş empedansı5.4KΩ
Giriş sayısı16
Giriş akımı5mA/ch（24VDC）
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
16
5mA/ch（24VDC）
Default is 3ms, adjustable range is 0~20 ms.
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Ağ ve ana kontrolör uyumluluğu
Kanal, arayüz ve işlev seçimi
Besleme, bağlantı, ortam ve mekanik yerleşim
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Veri aktarım ortamı | Ethernet/EtherCAT CAT5 S/FTP cable |
|---|
Teknik ve çevresel parametreler
| Akım tüketimi | ≤9mA |
|---|---|
| Çalışma sıcaklığı | -20℃~+60℃ |
| Besleme gerilimi | 24VDC（20V~24V） |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -40℃~+80℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 130×63.5×36.1mm |
| Ağırlık | 170g |
Dijital giriş parametreleri
| Tepki süresi | <50us |
|---|---|
| Giriş empedansı | 5.4KΩ |
| Güç tüketimi | 0.216W |
| Nominal gerilim | 24VDC（20.4V~28.8V） |
| Giriş sayısı | 16 |
| Transistör polaritesi | NPN/PNP |
| Giriş akımı | 5mA/ch（24VDC） |
| Elektriksel izolasyon | 500VAC |
| Durum göstergesi | Green LED |
| Giriş filtresi | Default is 3ms, adjustable range is 0~20 ms. |
| İzolasyon yöntemi | Optocoupler Isolation |

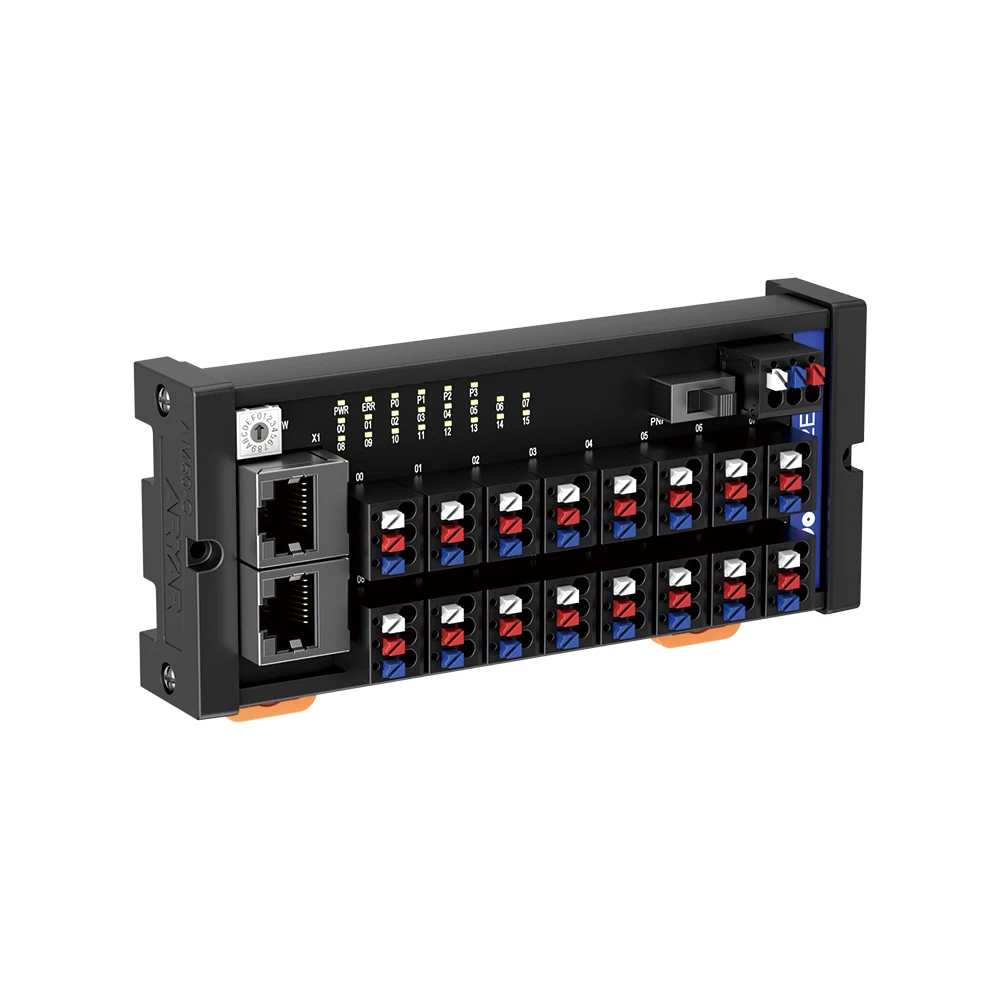

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XBF2E-1600 hangi endüstriyel ağı destekler?
Yayımlanan ağ desteği: EtherCAT. Devreye almadan önce kontrolör uyumluluğunu ve tam sipariş kodunu doğrulayın.
Yayımlanan temel teknik değerler nelerdir?
Giriş empedansı: 5.4KΩ; Giriş sayısı: 16; Giriş akımı: 5mA/ch（24VDC）; Giriş filtresi: Default is 3ms, adjustable range is 0~20 ms.
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
