PROFINET
Solidot · IP67 Saha I/O
PN7A-0016A
Solidot PN7A-0016A, Entegre I/O ailesinde yer alan ip67 saha i/o çözümüdür. PROFINET haberleşme mimarisiyle kullanılmak üzere yayımlanmıştır. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
PROFINETIP67 Saha I/O
ProtokolPROFINET
Besleme bağlantısı2x M12-L, 5-pin, male and female connectors
Çıkış arayüzü8×M12，5Pin，female connectors
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
2x M12-L, 5-pin, male and female connectors
8×M12，5Pin，female connectors
Max：8 A（from UL）
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Ağ ve ana kontrolör uyumluluğu
Kanal, arayüz ve işlev seçimi
Besleme, bağlantı, ortam ve mekanik yerleşim
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Veri yolu bağlantısı | 2x M12-D，4-pin，female connectors |
|---|---|
| Protokol | PROFINET |
| Veri aktarım ortamı | CAT 5 or above UTP or STP (STP is recommended) |
| Veri aktarım hızları | 100Mb/s |
| İstasyonlar arası mesafe | ≤ 100m（istasyonlar arası） |
| Elektriksel izolasyon | 500V |
Teknik ve çevresel parametreler
| Besleme bağlantısı | 2x M12-L, 5-pin, male and female connectors |
|---|---|
| US toplam akımı | Max：16A |
| US güç tüketimi | ≤40mA |
| UL toplam akımı | Max：16A |
| UL güç tüketimi | 25mA + Sensor Supply Current + Load Output Current |
| GNDS ile GNDL arasında elektriksel izolasyon | YES |
| Çalışma sıcaklığı | -25 ~ +70℃ |
| Besleme gerilimi | 24 VDC（18V~30V） |
| Bağıl nem | 95 %，yoğuşmasız |
| Depolama sıcaklığı | -40 ~ +85℃ |
| Koruma sınıfı | IP67 |
| Modül ölçüleri | 225.5×62.5×32.6mm |
| Ağırlık | 660g |
Dijital çıkış parametreleri
| Çıkış arayüzü | 8×M12，5Pin，female connectors |
|---|---|
| Toplam çıkış akımı | Max：8 A（from UL） |
| Nominal gerilim | 24VDC(±25%) |
| Çıkış sayısı | 16 |
| Transistör polaritesi | NPN |
| Yük tipi | ohmic, inductive load |
| Azami çıkış akımı | Max: 500mA |
| Port koruması | Overcurrent |
| Elektriksel izolasyon | 500V |
| Durum göstergesi | Green LED |
| İzolasyon yöntemi | Optocoupler isolation |

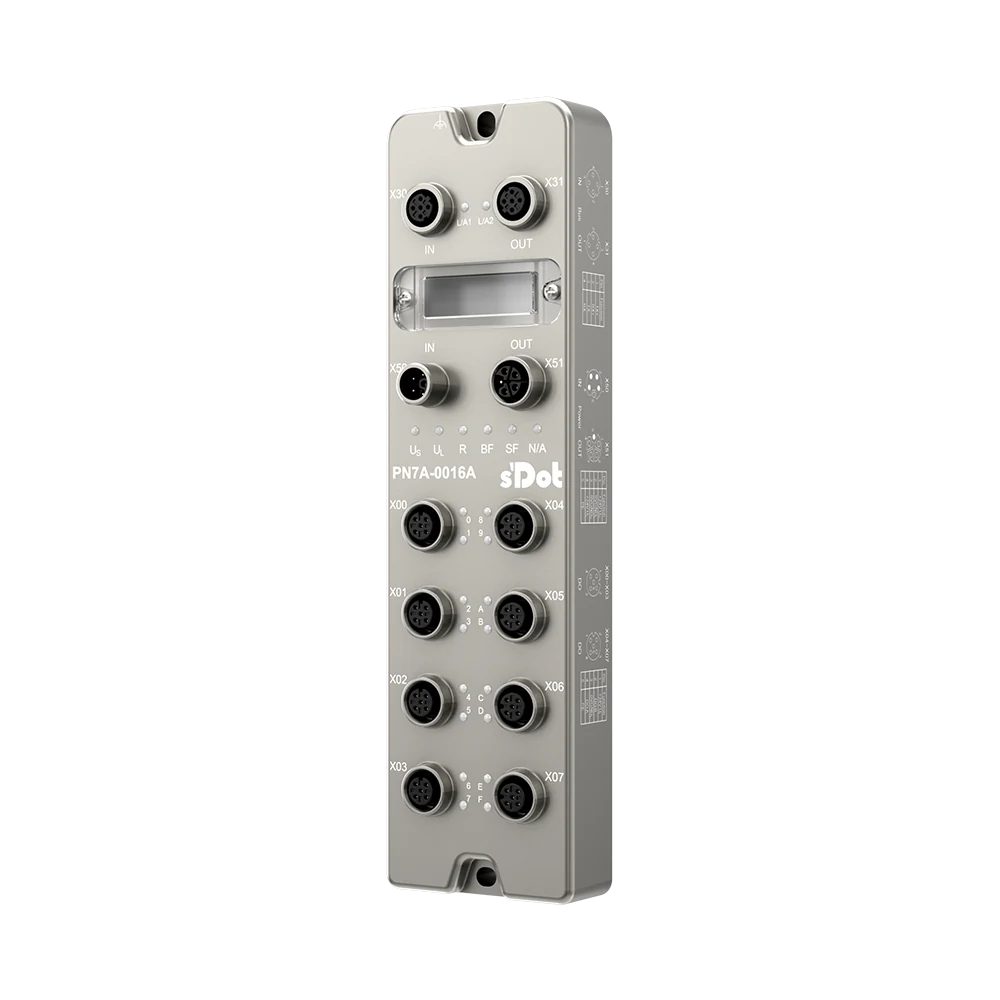

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
PN7A-0016A hangi endüstriyel ağı destekler?
Yayımlanan ağ desteği: PROFINET. Devreye almadan önce kontrolör uyumluluğunu ve tam sipariş kodunu doğrulayın.
Yayımlanan temel teknik değerler nelerdir?
Protokol: PROFINET; Besleme bağlantısı: 2x M12-L, 5-pin, male and female connectors; Çıkış arayüzü: 8×M12，5Pin，female connectors; Toplam çıkış akımı: Max：8 A（from UL）
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
