Solidot · Step Motor Sürücü Modülleri
XB6-DS521K
Solidot XB6-DS521K, Hareket Kontrolü ailesinde yer alan step motor sürücü modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Step Motor Sürücü Modülleri
Giriş kanalı anma gerilimi (aralık)24VDC（20V~50V）
Sistem besleme girişi5VDC
Fren çıkışıDesteklenir
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
5VDC
Desteklenir
IP20
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Ağ ve ana kontrolör uyumluluğu
Kanal, arayüz ve işlev seçimi
Besleme, bağlantı, ortam ve mekanik yerleşim
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Yenileme hızı | 1 ms |
|---|---|
| Proses veri hacmi: aşağı yön | 22 Bytes |
| Proses veri hacmi: yukarı yön | 24 Bytes |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | Var |
Teknik ve çevresel parametreler
| Sistem besleme girişi | 5VDC |
|---|---|
| Giriş kanalı anma gerilimi (aralık) | 24VDC（20V~50V） |
| Çalışma sıcaklığı | -10℃~+60℃ |
| Bağıl nem | 95%, yoğuşmasız |
| Depolama sıcaklığı | -20℃~+75℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106×73×25.7mm |
| Ağırlık | 130g |
İşlev parametreleri
| Motor sürme akımı | 2.1A (Peak 3A) |
|---|---|
| Açık/kapalı çevrim tipi | Open loop |
| Uygun motor tipi | Dual Hybrid Stepper Motor |
| Bölütleme ayarları | 256/128/64/32/16/8/4/2/1/full step |
| Fren çıkışı | Desteklenir |
| Uyarı | Supports overvoltage, undervoltage, overheating, excess deviation, motor output open circuit, motor output short circuit, parameter error warning |

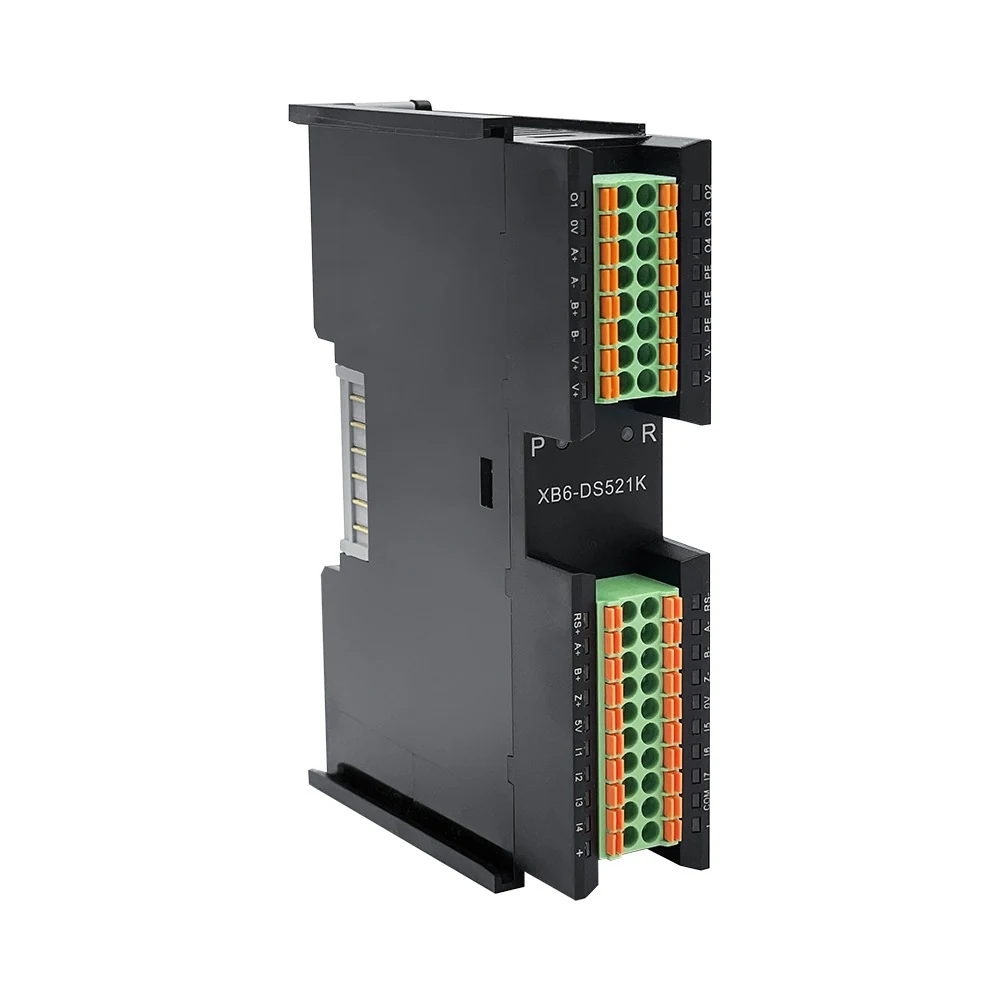

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6-DS521K hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Giriş kanalı anma gerilimi (aralık): 24VDC（20V~50V）; Sistem besleme girişi: 5VDC; Fren çıkışı: Desteklenir; Koruma sınıfı: IP20
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
Aynı kategorideki diğer modeller
Protokol, kanal yapısı ve çevresel sınırları karşılaştırın.
Üretici kaynağı
Teknik veriler ve görseller güncel Solidot resmî ürün kaydına dayanır. Revizyona bağlı değerleri satın alma veya devreye alma öncesinde doğrulayın. Resmî kaydı aç
