Shrapnel contact
Solidot · Analog I/O Modülleri
XB6-A04I
Solidot XB6-A04I, Modüler Slice I/O ailesinde yer alan analog i/o modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Analog I/O Modülleri
Veri yolu arayüzüShrapnel contact
Azami I/O modülü sayısı32
Giriş direnci≤300Ω
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
32
≤300Ω
4
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Kontrol ağı ve arka düzlem veri yolu
Dijital, analog, sıcaklık ve özel işlev kanalları
Besleme, kablolama ve saha cihazı eşleşmesi
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Azami I/O modülü sayısı | 32 |
|---|---|
| Veri aktarım ortamı | X-bus Backplane Bus |
| Veri yolu arayüzü | Shrapnel contact |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | YES |
Teknik ve çevresel parametreler
| Akım tüketimi | 70mA |
|---|---|
| Çalışma sıcaklığı | -10~60℃ |
| Besleme gerilimi | 5VDC |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -20~75℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106*73*25.7mm |
| Ağırlık | 150g |
Analog parametreler
| Dönüşüm süresi | 500µs |
|---|---|
| Ölçüm aralığı | 4~20mA |
| Elektriksel izolasyon | AC 500V |
| Analog çıkışlar | 4 |
| Sinyal gerilimi/akımı | 4~20mA |
| Çözünürlük | 16 bit |
| Doğruluk | ±0.1% |
| Giriş direnci | ≤300Ω |
| Durum göstergesi | Green LED |
| Sinyal tipi | Current |

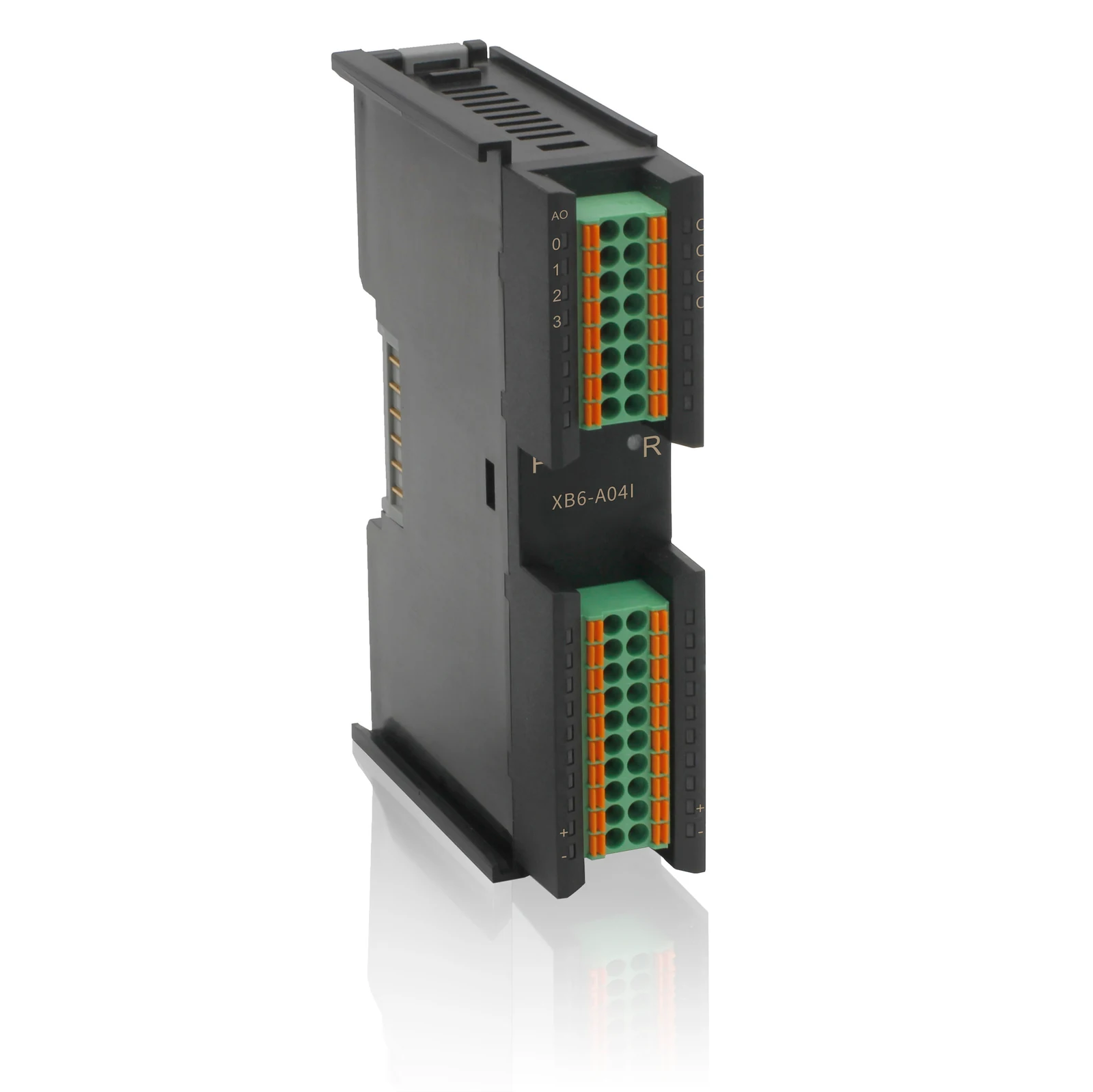

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Güncel resmî kayıtta modele özel açık dosya listelenmiyor. Onaylı güncel doküman setini ProControl'den isteyin.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6-A04I hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Veri yolu arayüzü: Shrapnel contact; Azami I/O modülü sayısı: 32; Giriş direnci: ≤300Ω; Analog çıkışlar: 4
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
