CC-Link IE Field Basic
Solidot · Adaptörler ve Bus Kuplörleri
XB6S-CB2002A-C
Solidot XB6S-CB2002A-C, Modüler Slice I/O ailesinde yer alan adaptörler ve bus kuplörleri çözümüdür. CC-Link IE Field Basic, CC-Link haberleşme mimarisiyle kullanılmak üzere yayımlanmıştır. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
CC-Link IE Field BasicCC-LinkAdaptörler ve Bus Kuplörleri
ProtokolCC-Link IE Field Basic
Veri yolu arayüzü2*RJ45
Besleme bağlantısı3 pin
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
2*RJ45
3 pin
1ms
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Kontrol ağı ve arka düzlem veri yolu
Dijital, analog, sıcaklık ve özel işlev kanalları
Besleme, kablolama ve saha cihazı eşleşmesi
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Minimum çevrim süresi | 1ms |
|---|---|
| Giriş/çıkış proses veri hacmi | 1024Bytes |
| Protokol | CC-Link IE Field Basic |
| Azami I/O modülü sayısı | 32 |
| Veri aktarım ortamı | Ethernet CAT5 cable |
| Veri yolu arayüzü | 2*RJ45 |
| Veri aktarım hızları | 100Mb/s |
| İstasyonlar arası mesafe | 100m（istasyonlar arası） |
Teknik ve çevresel parametreler
| Modül hatasında otomatik toparlanma | Desteklenir |
|---|---|
| Tanılama | Desteklenir |
| Alarm | Desteklenir |
| Ürün yazılımı güncelleme | Desteklenir |
| Çalışma sıcaklığı | -20℃~+60℃ |
| Besleme gerilimi | 24VDC(18~36V) |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -40℃~+80℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106.4*43*61mm |
| Ağırlık | 140g |
| Besleme bağlantısı | 3 pin |

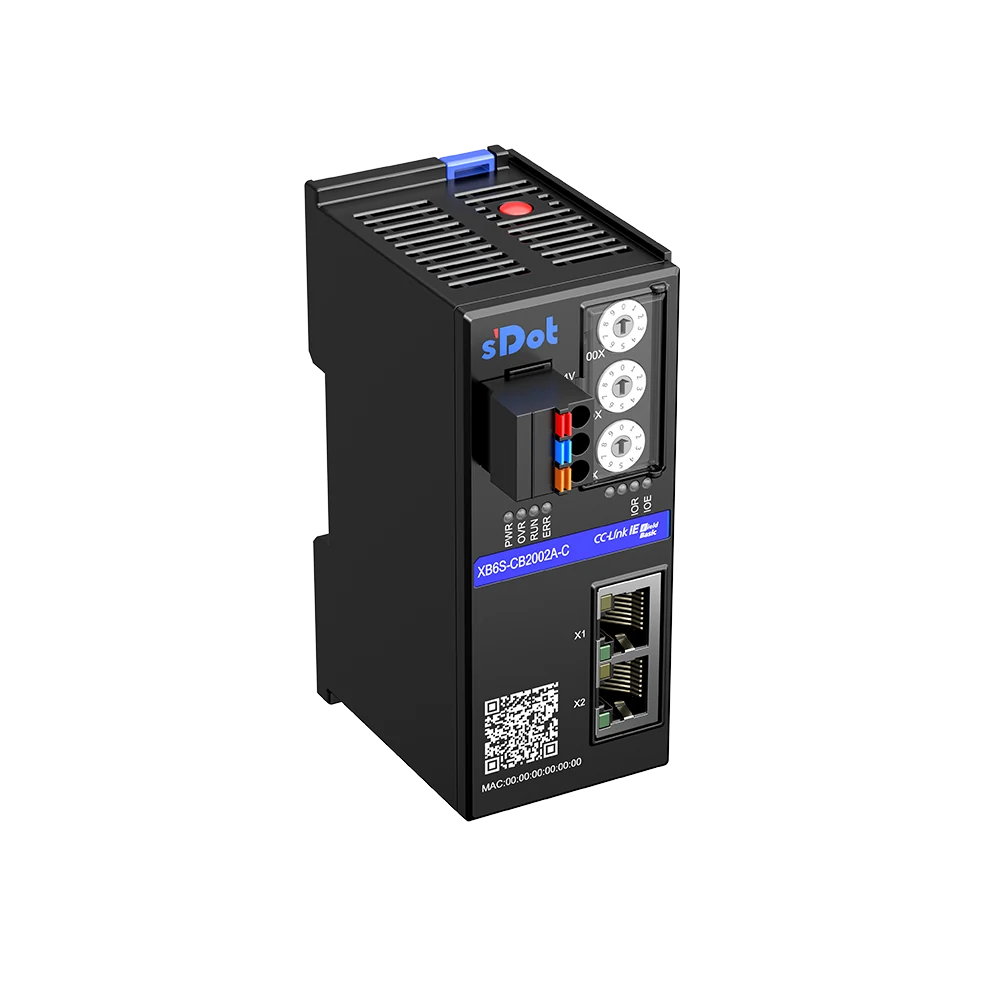

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6S-CB2002A-C hangi endüstriyel ağı destekler?
Yayımlanan ağ desteği: CC-Link IE Field Basic, CC-Link. Devreye almadan önce kontrolör uyumluluğunu ve tam sipariş kodunu doğrulayın.
Yayımlanan temel teknik değerler nelerdir?
Protokol: CC-Link IE Field Basic; Veri yolu arayüzü: 2*RJ45; Besleme bağlantısı: 3 pin; Minimum çevrim süresi: 1ms
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
Aynı kategorideki diğer modeller
Protokol, kanal yapısı ve çevresel sınırları karşılaştırın.
Üretici kaynağı
Teknik veriler ve görseller güncel Solidot resmî ürün kaydına dayanır. Revizyona bağlı değerleri satın alma veya devreye alma öncesinde doğrulayın. Resmî kaydı aç
