Solidot · Dijital I/O Modülleri
XB6-0012J
Solidot XB6-0012J, Modüler Slice I/O ailesinde yer alan dijital i/o modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Dijital I/O Modülleri
Veri yolu arayüzü2*RJ45
Azami I/O modülü sayısı32
Çıkış sayısı12
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
32
12
24VDC(18~36V)
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Kontrol ağı ve arka düzlem veri yolu
Dijital, analog, sıcaklık ve özel işlev kanalları
Besleme, kablolama ve saha cihazı eşleşmesi
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Azami I/O modülü sayısı | 32 |
|---|---|
| Veri aktarım ortamı | X-bus backplane bus |
| Veri yolu arayüzü | 2*RJ45 |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | YES |
Teknik ve çevresel parametreler
| Akım tüketimi | 50mA |
|---|---|
| Çalışma sıcaklığı | -10~60℃ |
| Besleme gerilimi | 24VDC(18~36V) |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -20~75℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106*73*25.7mm（install width:22.5mm） |
| Ağırlık | 150g |
Dijital çıkış parametreleri
| Nominal gerilim | 24 VDC（18V~30V） |
|---|---|
| Çıkış sayısı | 12 |
| Transistör polaritesi | Relay |
| Durum göstergesi | Green LED |

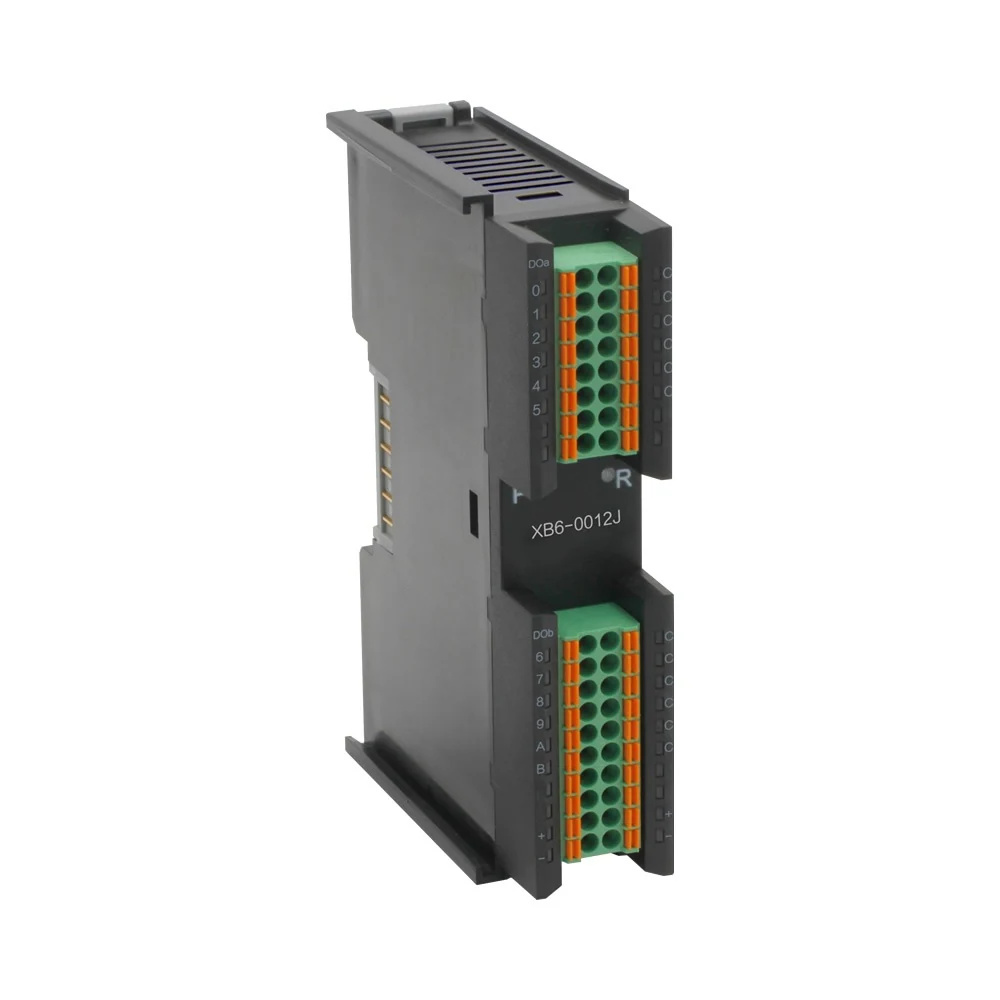

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Güncel resmî kayıtta modele özel açık dosya listelenmiyor. Onaylı güncel doküman setini ProControl'den isteyin.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6-0012J hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Veri yolu arayüzü: 2*RJ45; Azami I/O modülü sayısı: 32; Çıkış sayısı: 12; Besleme gerilimi: 24VDC(18~36V)
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
Aynı kategorideki diğer modeller
Protokol, kanal yapısı ve çevresel sınırları karşılaştırın.
Üretici kaynağı
Teknik veriler ve görseller güncel Solidot resmî ürün kaydına dayanır. Revizyona bağlı değerleri satın alma veya devreye alma öncesinde doğrulayın. Resmî kaydı aç
