AC Giriş EMI Filtresi
VKS-EFI, üç fazlı sistemlerde giriş tarafı elektromanyetik girişimini azaltmak için tanımlanan EMC/EMI filtre ailesidir. Föyde 5–1200 A modeller, kaçak akım değerleri, bağlantı seçenekleri ve gövde çizimleri bulunur. EMC sonucu, filtre kadar sistemin kablolama ve topraklama düzenine de bağlıdır.

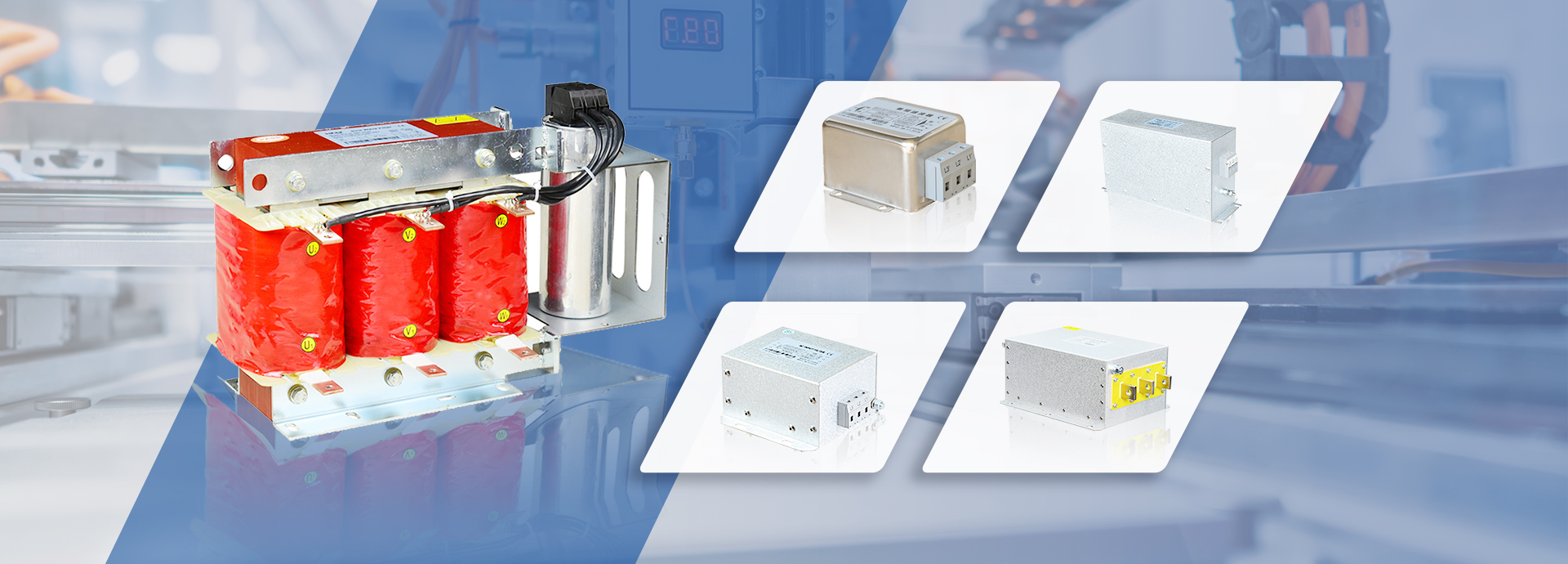

Filtre ailesi temsil görseli — kesin akım sınıfının birebir fotoğrafı değildir.
Teknik özellikler
Değerler aşağıda bağlantısı verilen belge sürümüne aittir. Kesin seçimde ürün etiketi, motor akımı ve çalışma koşulları birlikte değerlendirilmelidir.
Teknik özellikler
Model ve ölçü tabloları
Tablolardaki ölçü birimlerine ve belge sürümüne dikkat edin. Geniş tabloları küçük ekranda yatay kaydırabilirsiniz.
Model ve elektriksel seçim tablosu
Güç eşleştirmeleri kaynak tablosundandır; gerilim çelişkisi notuna bakın.
| Model | Akım (A) | Güç (kW) | Kaçak akım (mA) | Bağlantı | Ağırlık (kg) | Şekil | Kaynak |
|---|---|---|---|---|---|---|---|
| VKS-EFI-0005/4-T | 5 | 0.75–1.5 | ≤0.8 | Klemens | 0.75 | A | PDF s. 3 |
| VKS-EFI-0010/4-T | 10 | 2.2–3.7 | ≤0.8 | Klemens | 0.75 | A | PDF s. 3 |
| VKS-EFI-0016/4-T | 16 | 5.5 | ≤0.8 | Klemens | 1.2 | B | PDF s. 3 |
| VKS-EFI-0020/4-T | 20 | 7.5 | ≤0.8 | Klemens | 1.2 | B | PDF s. 3 |
| VKS-EFI-0030/4-T | 30 | 11 | ≤1.2 | Klemens | 2.8 | C | PDF s. 3 |
| VKS-EFI-0045/4-T | 45 | 15 | ≤1.2 | Klemens | 3.0 | C | PDF s. 3 |
| VKS-EFI-0050/4-T | 50 | 18.5 | ≤1.2 | Klemens | 3.0 | C | PDF s. 3 |
| VKS-EFI-0060/4-T | 60 | 22 | ≤1.2 | Klemens | 3.0 | C | PDF s. 3 |
| VKS-EFI-0070/4-T | 70 | 30 | ≤1.5 | Klemens | 4.5 | D | PDF s. 3 |
| VKS-EFI-0080/4-T | 80 | 37 | ≤1.5 | Klemens | 4.5 | D | PDF s. 3 |
| VKS-EFI-0100/4-T | 100 | 45 | ≤1.5 | Klemens | 4.5 | D | PDF s. 3 |
| VKS-EFI-0120/4-T | 120 | 55 | ≤1.8 | Klemens | 4.5 | D | PDF s. 3 |
| VKS-EFI-0150/4-T | 150 | 75 | ≤1.8 | Klemens | 7.5 | E | PDF s. 3 |
| VKS-EFI-0200/4-T | 200 | 90 | ≤1.8 | Klemens | 8.2 | E | PDF s. 3 |
| VKS-EFI-0300/4-C | 300 | 110–160 | ≤2.5 | Bakır bara | 14.5 | F | PDF s. 3 |
| VKS-EFI-0400/4-C | 400 | 185–200 | ≤2.5 | Bakır bara | 15.0 | F | PDF s. 3 |
| VKS-EFI-0500/4-C | 500 | 220–250 | ≤2.5 | Bakır bara | 16.3 | G | PDF s. 3 |
| VKS-EFI-0600/4-C | 600 | 280–315 | ≤2.5 | Bakır bara | 16.3 | G | PDF s. 3 |
| VKS-EFI-0800/4-C | 800 | 350–450 | ≤2.5 | Bakır bara | 24 | H | PDF s. 3 |
| VKS-EFI-1000/4-C | 1000 | 500 | ≤2.5 | Bakır bara | 24 | H | PDF s. 3 |
| VKS-EFI-1200/4-C | 1200 | 550–630 | ≤2.5 | Bakır bara | 24 | H | PDF s. 3 |
Çizimden alınan temel ölçüler (mm)
Bunlar çizim referanslarıdır, tek tip dış zarf değildir: A/B en değeri tabanı; F/G/H uzunluk değeri gövdeyi gösterir, bara çıkıntıları ayrıca hesaba katılır. Kesin montaj çizimden yapılmalıdır.
| Şekil | Uzunluk referansı | En / taban eni referansı | Yükseklik referansı | Montaj aralığı referansı | Kaynak |
|---|---|---|---|---|---|
| A | 135 max | 104 ±1 | 55 ±1 | 48 ±0.5 × 93 ±0.5 | PDF s. 2 |
| B | 164 max | 106 ±1 | 60 ±1 | 51 ±1 × 95 ±1 | PDF s. 2 |
| C | 251 ±2 | 80 ±2 | 135 ±2 | 235 ±1 × 58 ±1 | PDF s. 2 |
| D | 337 ±2 | 90 ±2 | 155 ±2 | 280 ±0.5 × 70 ±0.5 | PDF s. 2 |
| E | 449 ±2 | 120 ±2 | 170 ±2 | 365 ±1 × 90 ±1 | PDF s. 2 |
| F | 300 ±2 | 210 ±2 | 145 ±2 | 240 ±1 × 235 ±1 | PDF s. 2 |
| G | 300 ±2 | 210 ±2 | 145 ±2 | 240 ±1 × 235 ±1 | PDF s. 3 |
| H | 350 ±2 | 230 ±2 | 170 ±2 | 290 ±1 × 255 ±1 | PDF s. 3 |
Belge sürümü ve seçim notları
Önemli not 1
Gerilim ifadeleri birbiriyle aynı değildir: genel tabloda AC 380–440 V, model tablosunda AC 440/250 V; kod açıklamasında /2=220 V, /4=400 V yazılıdır. Kesin model gerilimi üreticiden doğrulanmalıdır.
PDF s. 1PDF s. 3
Genel yalıtım direnci şartı ≥500 MΩ için 300 A’ya kadar sınırı verir; model tablosu aynı değeri tüm satırlarda gösterir
Genel yalıtım direnci şartı ≥500 MΩ için 300 A’ya kadar sınırı verir; model tablosu aynı değeri tüm satırlarda gösterir. 300 A üstünü koşulsuz ortak şart olarak yayınlamayın.
PDF s. 1PDF s. 3
Üretici çizimleri
Bağlantı ve ölçü çizimlerini üreticinin orijinal PDF belgesinde açın. Uygulamada ürünün tam modeliyle eşleşen kılavuzun tamamını kullanın.
PDF s. 2
Teknik dokümanlar
Seçim için gerekli bilgiler
Teknik ekibimize başvururken aşağıdaki bilgileri paylaşmanız doğru ürün ve aksesuar seçimini kolaylaştırır.
- Tam model gerilimi, sürekli akım, EMC hedefi, koruyucu topraklama ve kaçak akım sınırları nedir?
