Kurutma ekipmanlarında bütünleşik HMI ve PLC kontrolü
Makine Otomasyonu alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini HMI, PLC ve saha sinyalleri mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; HMI, PLC ve saha sinyalleri bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Proje Geçmişi ve Endüstriyel Kontrol Gereksinimleri
Sürekli örgü bantlı kurutma makineleri, yanma kirliliğini önlemek için yüksek verimli termal kullanım ve sıkı temiz hava yolu ayrımı gerektirir. Süreç, yukarı doğru termal hava basıncını yönetirken ham maddenin "S" şeklindeki çok katmanlı bir konveyör matrisi boyunca yönlendirilmesini içerir. Biyokütle partikül yanma eşanjörlerini kullanarak yakıt maliyetlerini optimize etmek için otomasyon altyapısının çok düğümlü RS-485 Modbus telemetrisini yönetmesi, gerçek zamanlı motor RPM hızı dönüşümlerini hesaplaması ve düzensiz dehidrasyonu ortadan kaldırmak ve fabrika ortamındaki termal atığı en aza indirmek için otomatik eşik fan anahtarını yürütmesi gerekir.
Donanım Mimarisi ve Yapılandırma Malzeme Listesi
| Donanım Kategorisi | Uygulanan Model | Mimaride Özel Rol |
|---|---|---|
| Mantıksal Kontrol Katmanı | Samkoon FAT-16MT PLC | Modbus yoklama döngüsünü yürüten ve gerçek zamanlı matematiksel tahmin algoritmalarını hesaplayan birincil denetleyici. |
| G/Ç Genişletme Katmanı | Samkoon S-E8X8T Modülü | Çok aşamalı fan röleleri ve güvenlik kilitleri için yerelleştirilmiş ayrık giriş/çıkışları genişletir. |
| Operatör Arayüzü Katmanı | Samkoon SK-070QE HMI | Görselleştirme terminalini, işletim sistemi olmayan özel bir mikro çekirdek üzerinden formüle eder. Çok noktalı sensör kayıtlarını, hız takibini ve altı aydan fazla telemetri kayıtlarını yönetir. |
| Ağ ve İnvertör Katmanı | RS-485 üzerinden Modbus-RTU | Konveyör motor hızını dinamik olarak düzenlemek için dijital seri komutlar aracılığıyla değişken frekanslı sürücülerle (VFD) doğrudan arayüz oluşturur. |
Temel Kontrol Mantığı ve Matematiksel Uygulamalar
- Çok Noktalı Çevresel Telemetri: Mimari, 9 ayrı sıcaklık izleme kaydını ve 8 bağımsız nem algılama probunu sürekli olarak kaydeder. PLC mantığı, bölgesel tıkanıklıkları veya hava akışı soğuk noktalarını anında belirlemek için katmanlı mekansal haritalamayı yönetir.
- Dijital Hasır Bant Hızı Hesaplaması: Hataya açık manuel izleme yerine, konveyör çalışma hızı, motor hız kayıtları ve bilinen fiziksel sabitler kullanılarak PLC yürütme döngüsü içerisinde matematiksel olarak hesaplanır.
- Gerçek Zamanlı Kinematik ve Üretim Tahmini: Sistem, istifleme yoğunluğu matrisine dayalı olarak tam parti boşaltma sürelerini ve dakika başına gerçek zamanlı üretim ölçümlerini tahmin etmek için matematiksel modeller kullanır.
Gömülü Kinematik Formüller
1. Hasır Bant Çalışma Hızı (m/dak):
Hasır Bant Hızı = (Motor Hızı / Yavaşlama Oranı) × 558,8 mm
2. Deşarj Süresi Tahmini (dk):
Deşarj Süresi = Toplam Hasır Bant Uzunluğu / Hasır Bant Çalışma Hızı
3. Malzeme Çıkış Tahmini (kg/dak):
Çıkış = (Ekipman Alanı × Malzeme Kalınlığı × İstifleme Yoğunluğu) / Boşaltma Süresi
Fonksiyonel Telemetri ve Yazılım Sınırları
- Kapalı Döngü Termal Düzenleme: Otomatik başlatma/durdurma tetikleyicileri, ısı kaynağı üfleyicisini mühendislik sıcaklık eşik değerlerine göre devreye sokarak malzemenin kavrulmasını önler.
- Veri Kayıtlı Müşteri Yönetimi: İşletim Sistemi olmayan HMI yerel depolama, altı aydan fazla izole parti sınıflandırma günlüklerini tutar, istifleme kalınlığını, hız oranlarını ve toplu çalışma sürelerini güvenli bir şekilde kaydeder.
- Güç Sistemi Tanılaması: Canlı voltaj ve akım okumalarını görüntülemek için yerel veri yolu izlemeyi entegre eder ve faz anormallikleri motor sargı arızasına neden olmadan önce güvenlik kilitlemelerini tetikler.

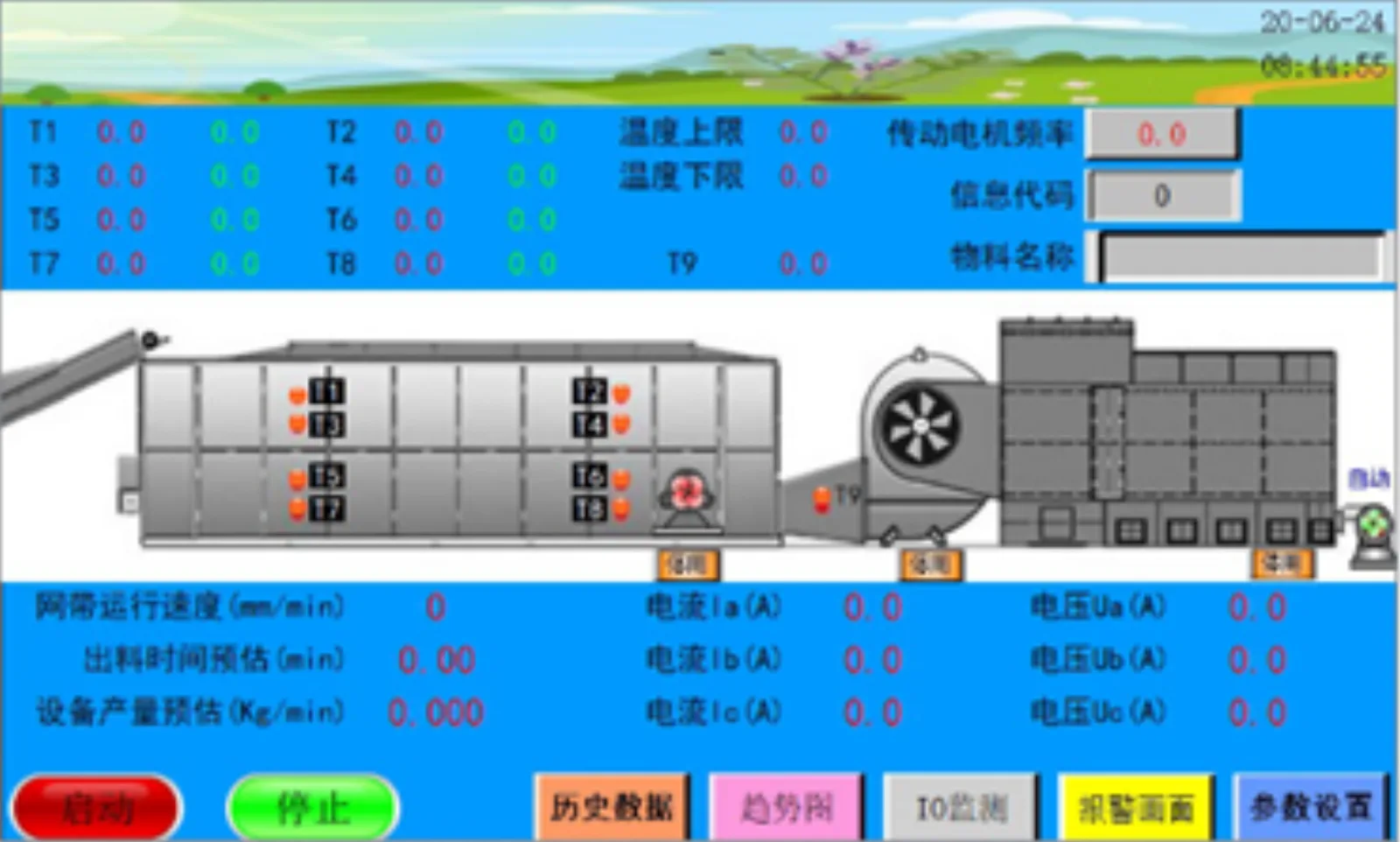

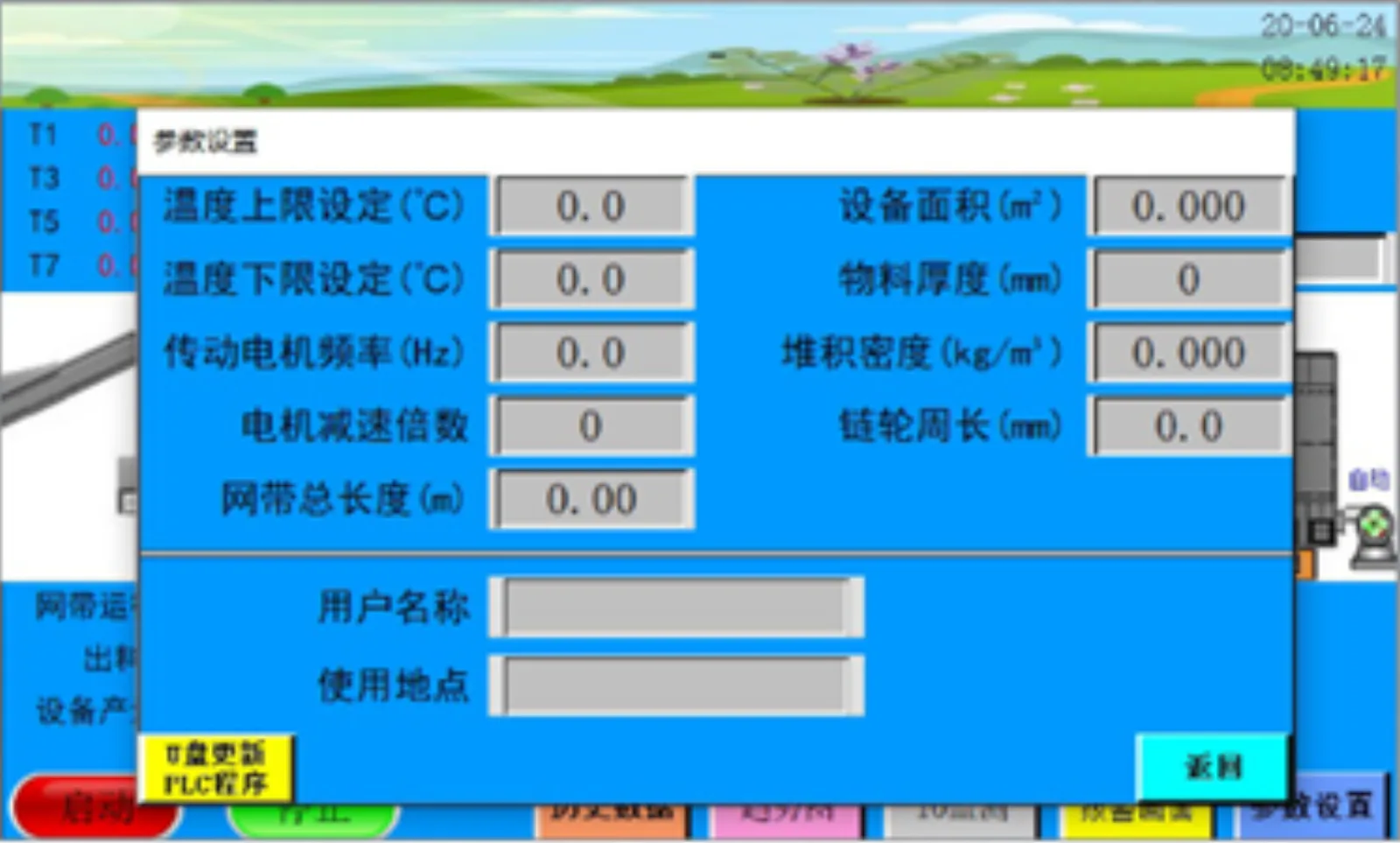

Saha Telemetrisi ve Ekran Arayüzü Derlemesi
