Koruyucu giysi bantlama makinesi otomasyonu
Makine Otomasyonu alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini HMI, PLC ve saha sinyalleri mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; HMI, PLC ve saha sinyalleri bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Proje Geçmişi ve Endüstriyel Kontrol Gereksinimleri
Tıbbi koruyucu giysi üretimi, personeli biyolojik ve sıvı sızmasına karşı korumak için dikiş sızdırmazlık kısıtlamalarını sıkı bir şekilde zorunlu kılmaktadır. Kritik süreç, hassas kumaş dikişlerine ısıyla yapışan yapışkan bant uygulayan ağır hizmet tipi bir tutkal presleme makinesine (dikiş makinesi) dayanır. Hassas koruyucu malzemeyi yakmadan veya yapısal kırışıklıklar oluşturmadan kusursuz sızdırmazlık sürekliliği elde etmek için, kontrol otomasyonunun yüksek derecede senkronize çok eksenli hareketi yürütmesi, duyarlı pnömatik basınç takibini yönetmesi ve yoğun, sürekli üretim vardiyaları boyunca derecenin altında termal stabilite sağlaması gerekir.
Sistem Donanımı
| Donanım | Modeli | Mimaride Özel Rol |
|---|---|---|
| Mantıksal Kontrol Katmanı | Samkoon FAT-16MT PLC | Darbe dizilerini, analog telemetriyi ve güvenlik döngülerini koordine etmek için hızlı döngü sürelerini çalıştıran birincil mantık ünitesi. |
| G/Ç Genişletme Katmanı | Samkoon S-E8X8R + S-E4TC | Ayrık röleleri genişletir ve gerçek zamanlı termal döngüler için yüksek hassasiyetli termokupl izleme arayüzünü entegre eder. |
| Operatör Arayüzü Katmanı | Samkoon SK-043QT HMI | Endüstriyel Cortex-A7 çekirdeğinden güç alan 4,3 inçlik yerden tasarruf sağlayan terminal. Hız oranı hesaplamasını, sıcaklık hedeflerinin ayarlanmasını ve hata uyarı kayıtlarını yönetir. |
| Hareket Yürütme Katmanı | Özel Step Sistemleri | Sürekli bant beslemeyi ve silindir profili oluşturmayı çalıştırmak için senkronize edilmiş üç bağımsız kademeli darbe çıkışı. |
Temel Kontrol Mantığı ve Süreç Stratejisi
- ±0,1°C Yüksek Hassasiyetli PID Termal Döngü: Sistem, sıcak hava tabancası ısıtıcısını yönlendirmek için özel bir kapalı döngü PID kontrol algoritmasını entegre eder. Gerçek zamanlı analog geri bildirim, ultra hızlı ön ısıtma sağlar ve kumaş bütünlüğünü korumak için ±0,1°C'lik sağlam bir hassas profille hedef çalışma sıcaklıklarını (örn. 350°C) stabilize eder.
- Senkron 3 Eksenli Adım Koordinasyonu: FAT denetleyici aynı anda üç ayrı darbe kanalını çalıştırır. Bu mimari, malzeme üst silindiri, alt silindiri ve aktif bant besleme mekanizması arasındaki hassas senkronizasyonu koruyarak, sızdırmazlık bandının gerilmesini veya fiziksel olarak yanlış hizalanmasını önler.
- Dinamik Hız Oranı Takibi: Operatörler diferansiyel hız yüzdesini (örn. %100 temel eşleştirme) doğrudan HMI çalışma zamanı ekranı aracılığıyla ayarlayabilir. Bu, değişken malzeme kalınlıklarına dayalı olarak anında mekanik tolerans dengelemelerine olanak tanır.
- Çift Ayak Anahtarı Kilitleme Sırası: Otomasyon topolojisi, fiziksel girdileri sıralı çalışma alışkanlıklarıyla eşleştirir: Sol ayak anahtarının devreye girmesi, pnömatik baskı tekerleğini indirir → Sağ ayak anahtarı komutu, dinamik hareket döngüsünü tetikleyerek saha operasyon kontrol sınırlarının güvenli olmasını sağlar.
Fonksiyonel Telemetri ve Yazılım Sınırları
- Manuel Bant Kesme Otomasyonu: Özel ekran mantığı, bant kafasını temizlemek ve önceden ayarlanmış kuyruk uzunluklarını otomatik olarak beslemek için yerelleştirilmiş bir solenoid bıçağı tetikleyerek parti değişimleri sırasında hammadde stoğundan tasarruf sağlar.
- Aşırı Sıcaklık Koruması ve Arıza Blokları: Yerleşik tanılama monitörleri, sıcak hava tabancası eşiklerini aktif olarak izler. Sistem, termal değişkenlerin güvenli olmayan sınırları aşması durumunda ısıtma elemanının gücünü anında keser ve sesli alarmları tetikler.
- Çift Dilli Mikro Çekirdek Ortamı: Özel bir işletim sistemi olmayan yazılım platformunda çalışan uygulama mimarisi, anında önyükleme yapar ve saha operatörlerine kusursuz İngilizce/Çince dil geçişleri, çalışma zamanı tanılamaları ve manuel donanım JOG izleme girişleri sağlar.
Saha Telemetrisi ve Ekran Arayüzü Derlemesi

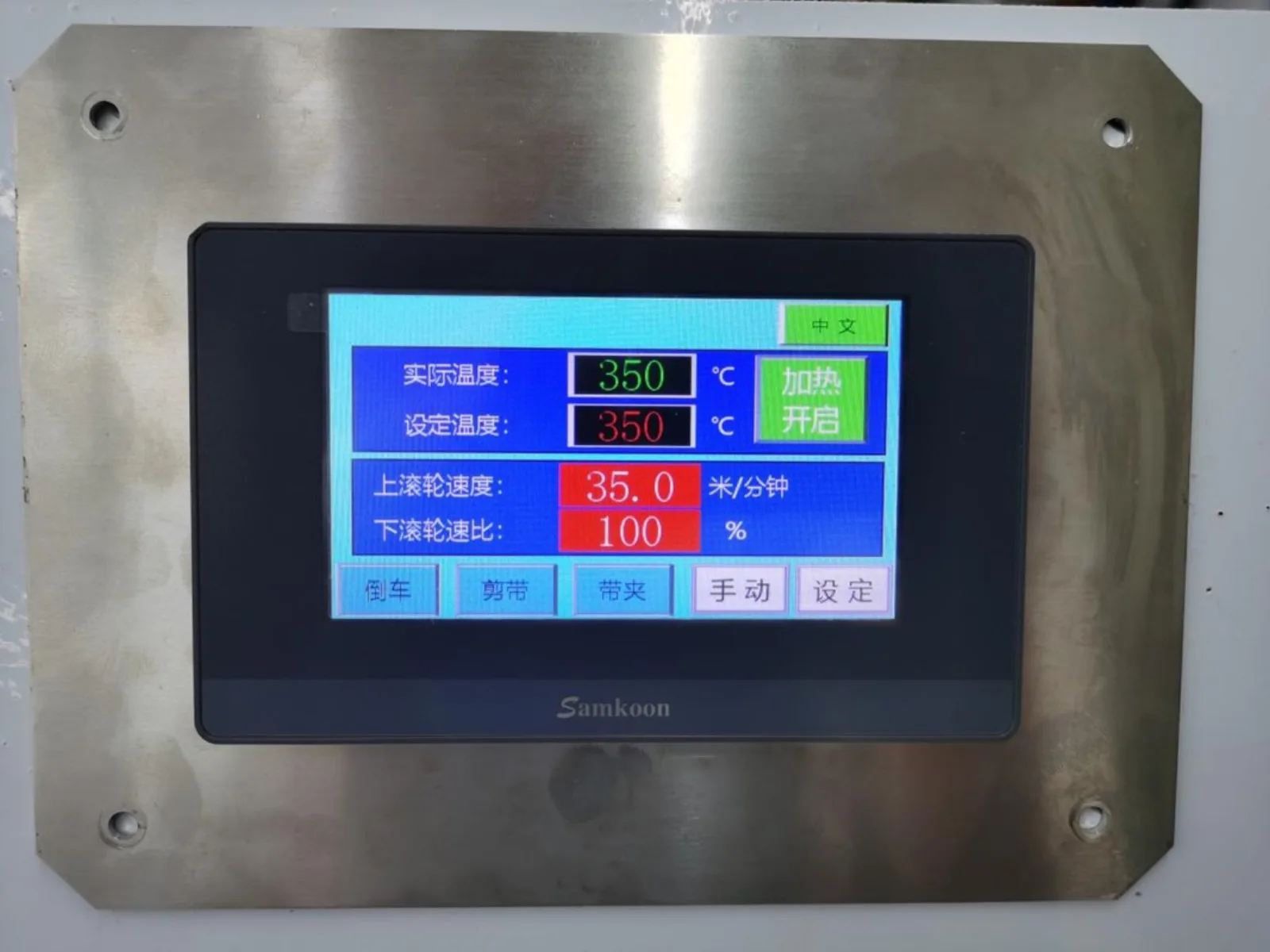

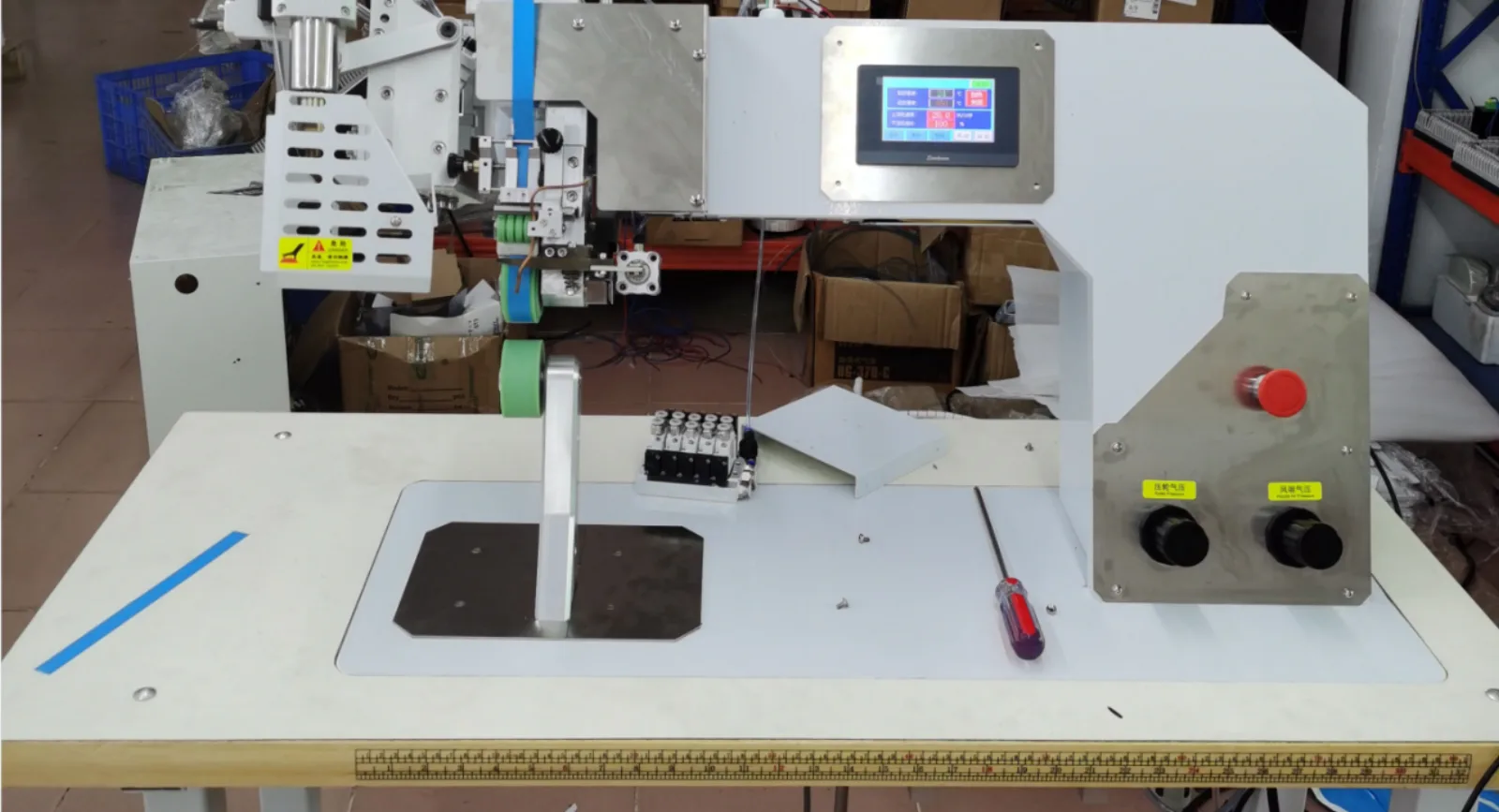

Gerçek ürün yazılımı arayüzleri ve saha uygulama düzeni. Ekran görüntüsü, gerçek zamanlı sıcak hava telemetrisini (350°C gerçek - 350°C hedef), aktif silindir hızı ölçümlerini (35,0 m/dak) ve otomatik kesme ayarları, güvenlik parametreleri kalibrasyonu ve G/Ç durumu teşhis kayıtları için özel alt menüleri görüntüler.
