Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Logistics Application example of XB6S pulse counting module of Solidot Technology
Darbe sayım uygulaması
Logistics Application example of XB6S pulse counting module of Solidot Technology alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
XB6S-PC80, XB6S serisindeki 0 ... 15 seviyeli Giriş Filtresini destekleyen 8 kanallı bir Darbe Sayacı Modülüdür. XB6S serisi Bağlayıcıyla uyumludur ve her kanalın frekansını ve Darbe Sayımı Değerini elde etmek için 100 kHz'in altındaki frekanslara sahip darbe sinyallerini örnekleyebilir ve analiz edebilir ve ayrı ayrı kanallar için Kanal Sayımı Temizlemeyi destekler.
I. Uygulama Örneği
XB6S-PC80 modülü, 100 kHz'e kadar 8 kanallı darbe sayımını destekler ve çift hızlı zincirli konveyör hatlarında malzeme sayımı gibi çoğu sayım senaryosunda kullanılabilir. Çift hızlı zincirli konveyör hatları elektronik, elektrikli ev aletleri ve elektromekanik gibi endüstrilerde seri sürekli üretim için yaygın olarak kullanılmaktadır. Uygun sensörlerin XB6S-PC80 modülüne bağlanmasıyla taşınan malzemeler yüksek hızda sayılırken, modülün ayarlanabilir filtre fonksiyonu da sayma doğruluğunu sağlar.
XB6S-PC80 modülü, saymaya ek olarak akış sensörleri ve hız/tork sensörleri gibi yüksek hızlı darbe tipi sensörlerin frekans ölçümü için de kullanılabilir.

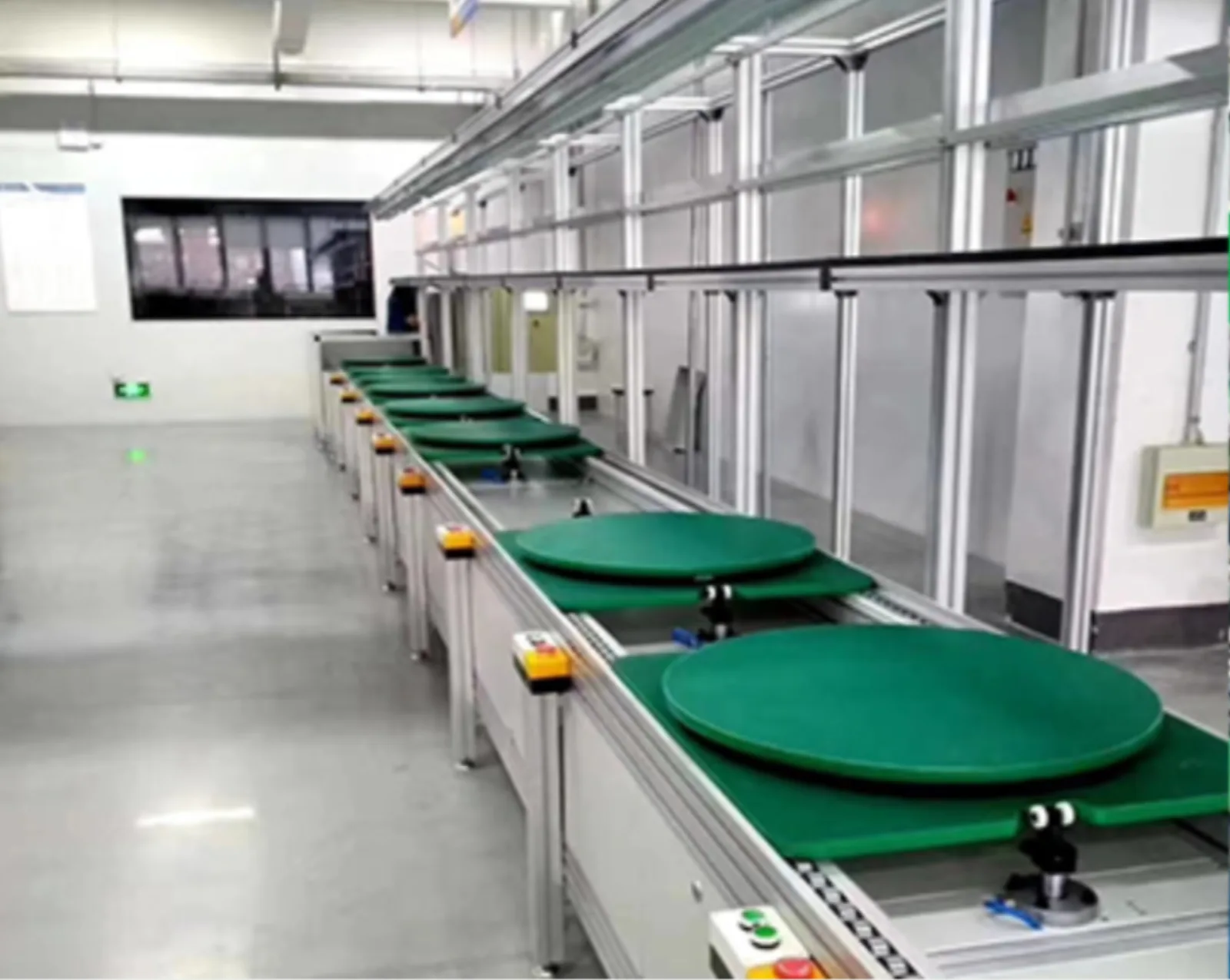

3x hızlı sessiz çift hızlı zincirli konveyör hattı
II. Panel yapısı ve Bağlantı şeması

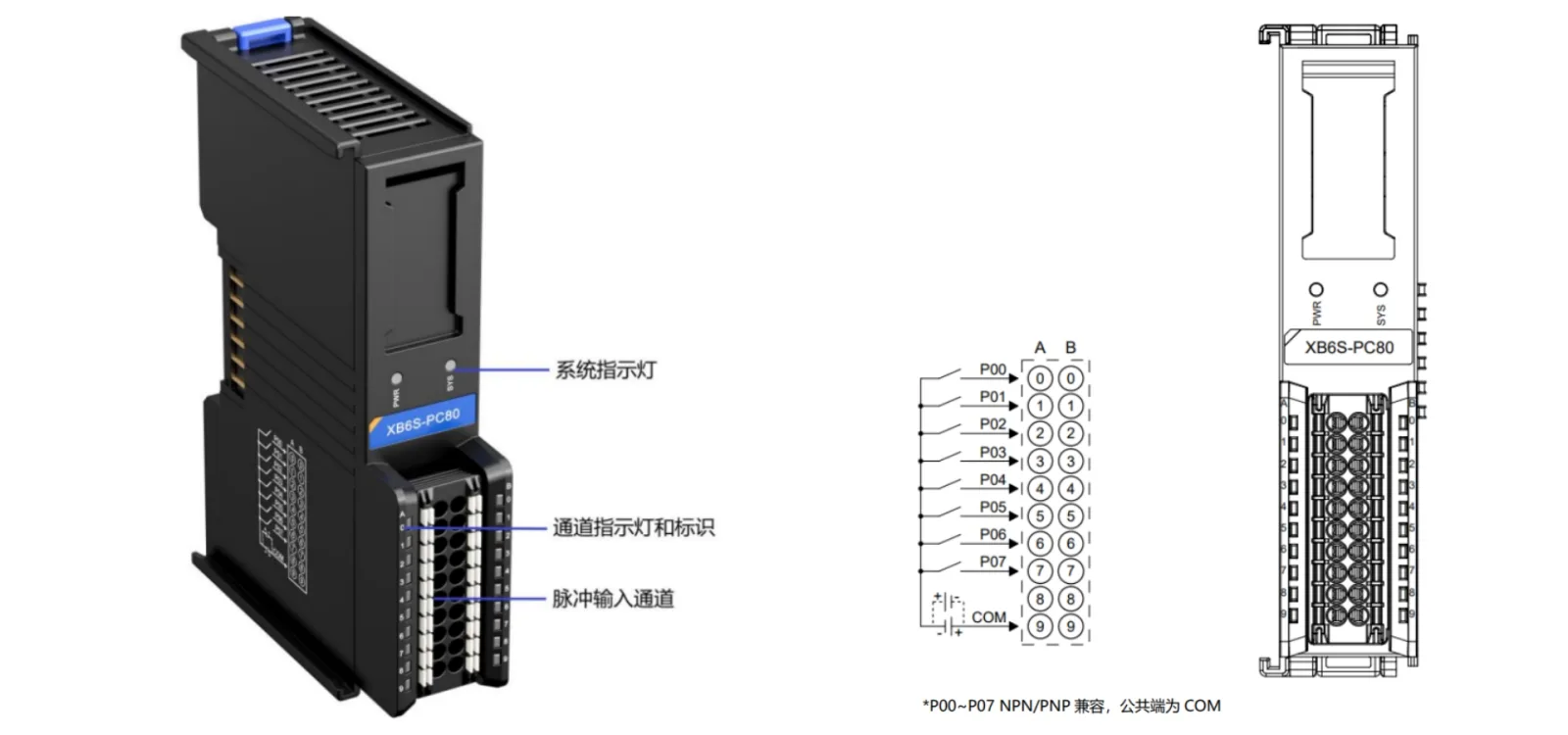

Sol: XB6S-PC80 Panel yapısı, sağ: XB6S-PC80 Bağlantı şeması

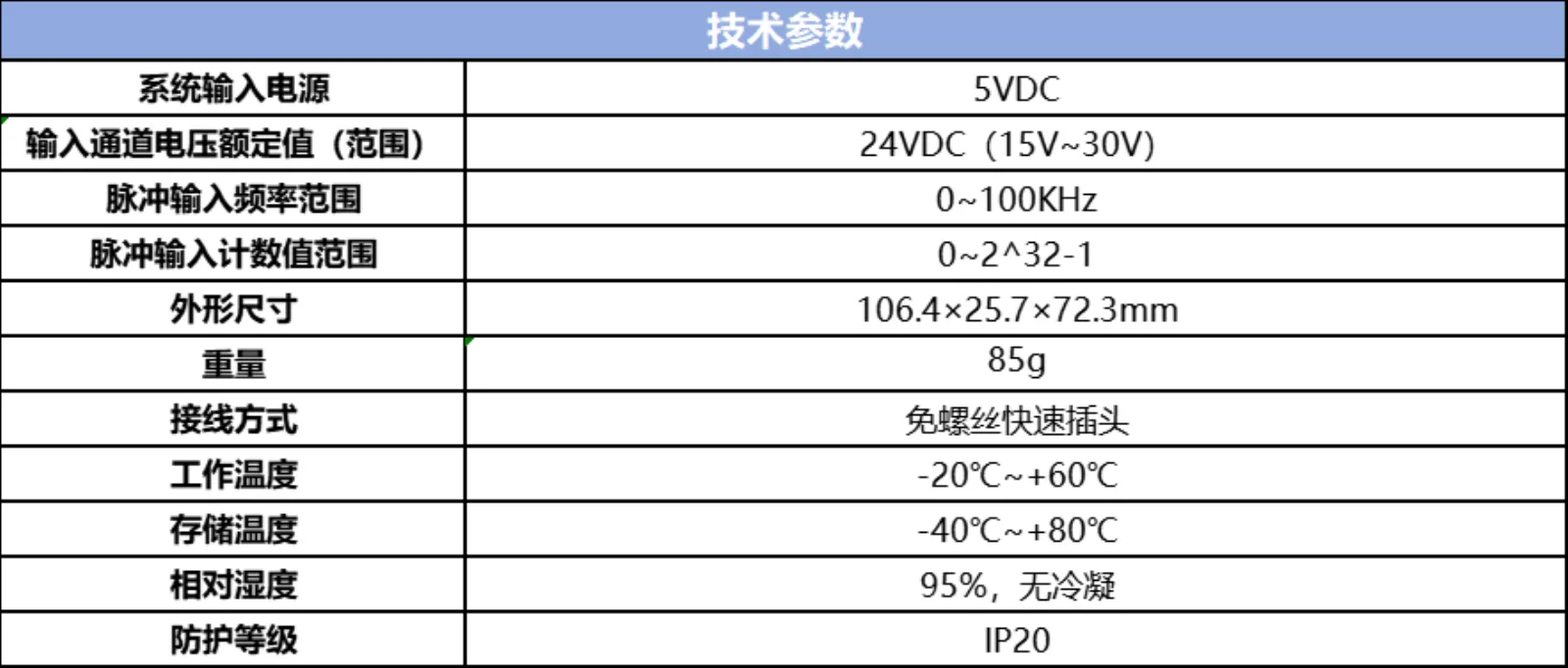

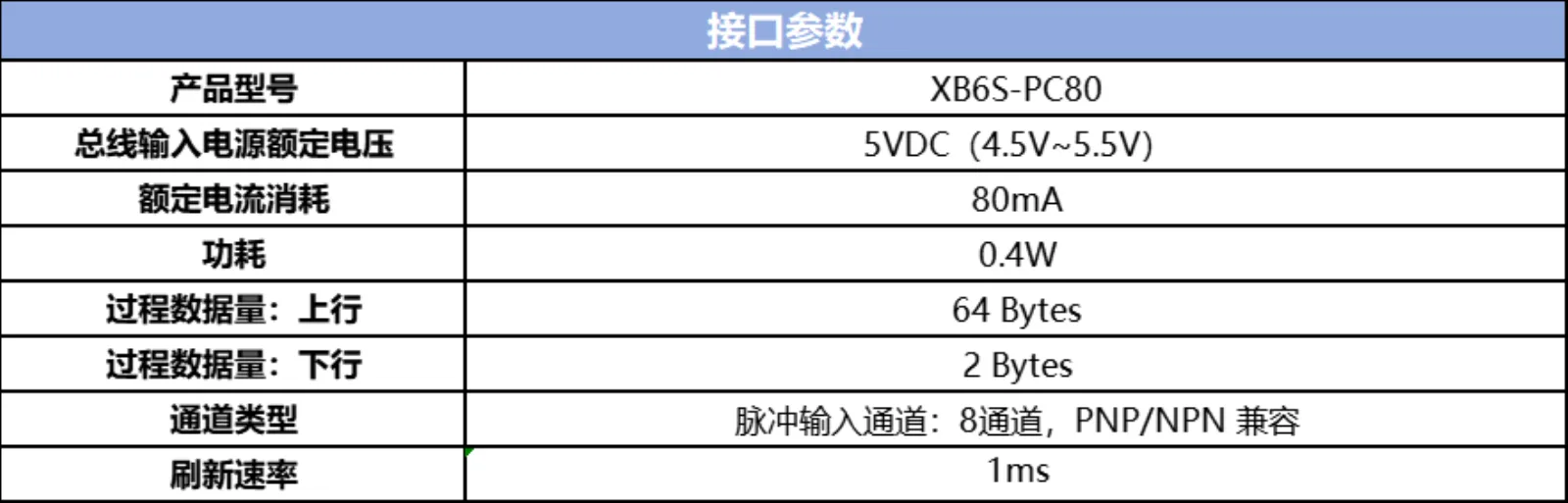

III. Parametreye Genel Bakış
Bu içerik, üreticinin yayımladığı Logistics Application example of XB6S pulse counting module of Solidot Technology Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
