Otomotiv panel kaynak fikstürü

Otomotiv paneli kaynak hatları, otomobil üretiminde kritik bir bağlantıdır. Çoklu kaynak fikstürlerinin koordineli çalışması sayesinde gövde paneli parçalarının konumlandırılması, sıkıştırılması ve kaynaklanması tamamlanır ve gövde yapısının hassasiyeti ve sağlamlığı sağlanır.

Bu Durumda Kullanılan Solidot Ürünleri:

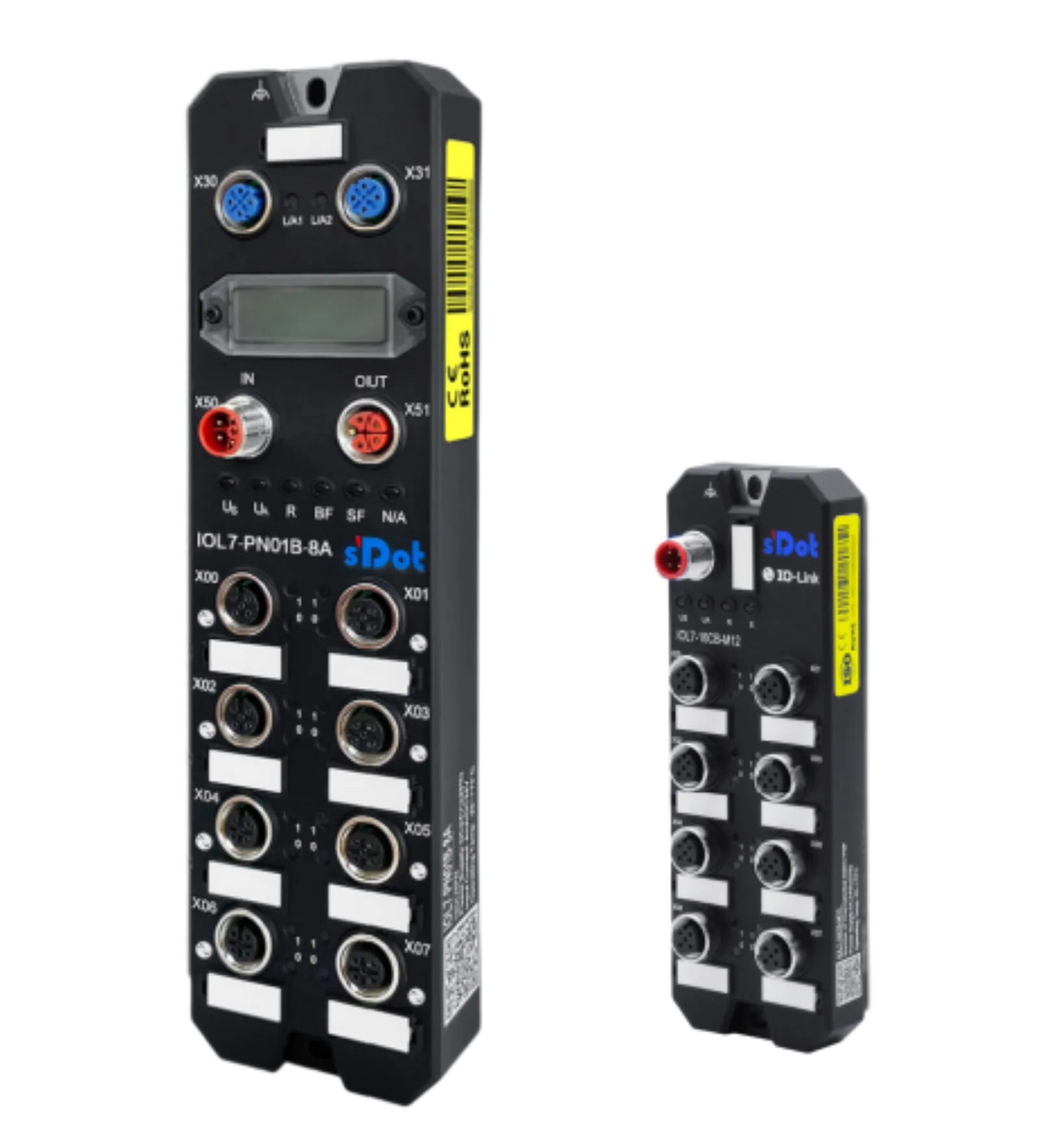

IOL7-PN01B-8A

(IO-Link ana birim, PROFINET, 8 kanallı A Sınıfı arayüz, IP67)

IOL7-16CB-M12

(IO-Link Hub, 16 kanallı yapılandırılabilir giriş/çıkış, PNP, IP67)

IOL7-1600B-M12

(IO-Link Hub, 16 kanallı dijital giriş, PNP, IP67)

IOL7-0016B-M12

(IO-Link Hub, 16 kanallı dijital çıkış, PNP, IP67)

I. Üretim Sürecine Giriş

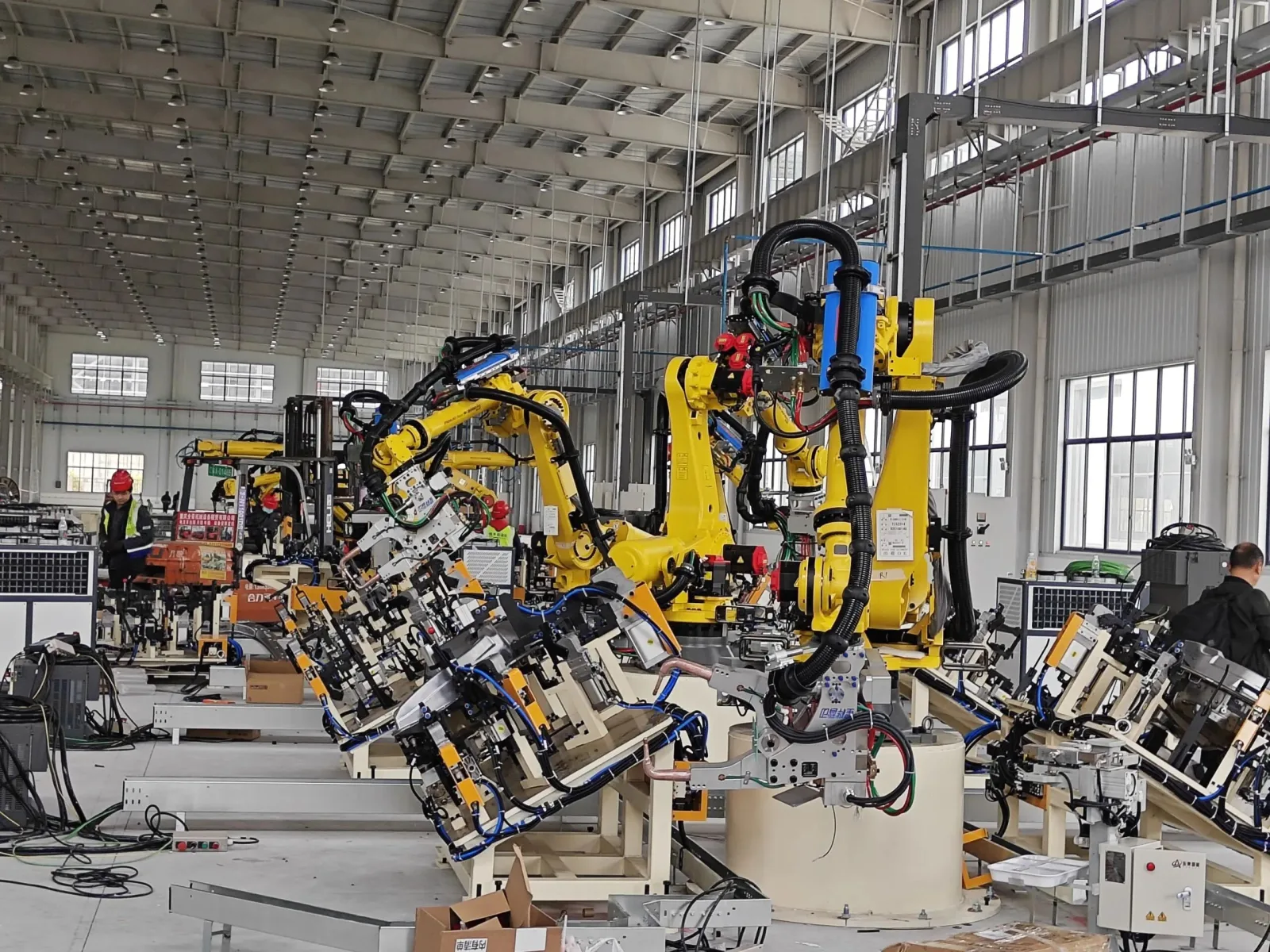

Otomotiv paneli kaynak hattında gelişmiş kaynak işlemleri kullanılmaktadır. Spesifik iş akışı şu şekildedir: İş Parçası Yükleme → Konumlandırma ve Sıkma → Kaynak Uygulaması → Durum İzleme → İş Parçası Transferi.

• [İş Parçası Yükleme]: Endüstriyel robotlar, sac parçaları kaynak fikstürüne yerleştirerek iş parçasının doğru konumlandırılmasını sağlar.

• [Konumlandırma ve Sıkıştırma]: Fikstür, kaynak sırasında yer değiştirmeyi önleyerek iş parçasının hassas şekilde sabitlenmesini sağlamak için yerleştirme pimlerini ve sıkıştırma kollarını tahrik etmek için silindirleri kullanır.

• [Kaynak Uygulaması]: Kaynak robotları çok noktalı kaynak yaparak kaynak gücü ve kalitesinin proses gereksinimlerini karşılamasını sağlar.

• [Durum İzleme]: Silindir konumu, kaynak tamamlama sinyalleri vb. dahil olmak üzere fikstür durumunu gerçek zamanlı olarak izleyerek tüm fikstürler ve robotlar arasında koordineli çalışma sağlar.

• [İş Parçası Transferi]: Kaynak tamamlandıktan sonra fikstür otomatik olarak serbest bırakılır ve iş parçası sonraki işlem için bir sonraki istasyona akar.

II. G/Ç Modülü Uygulama Yöntemi

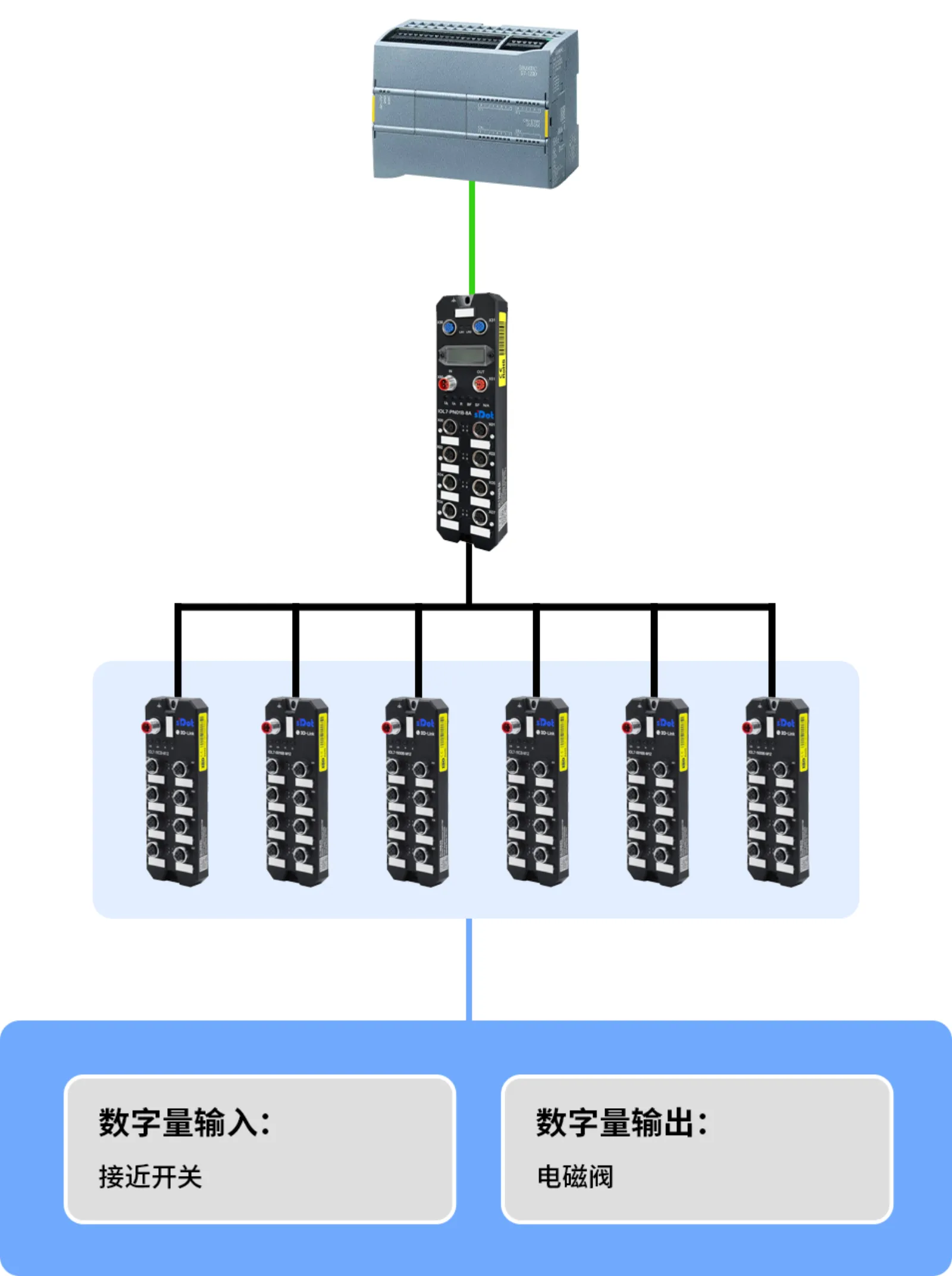

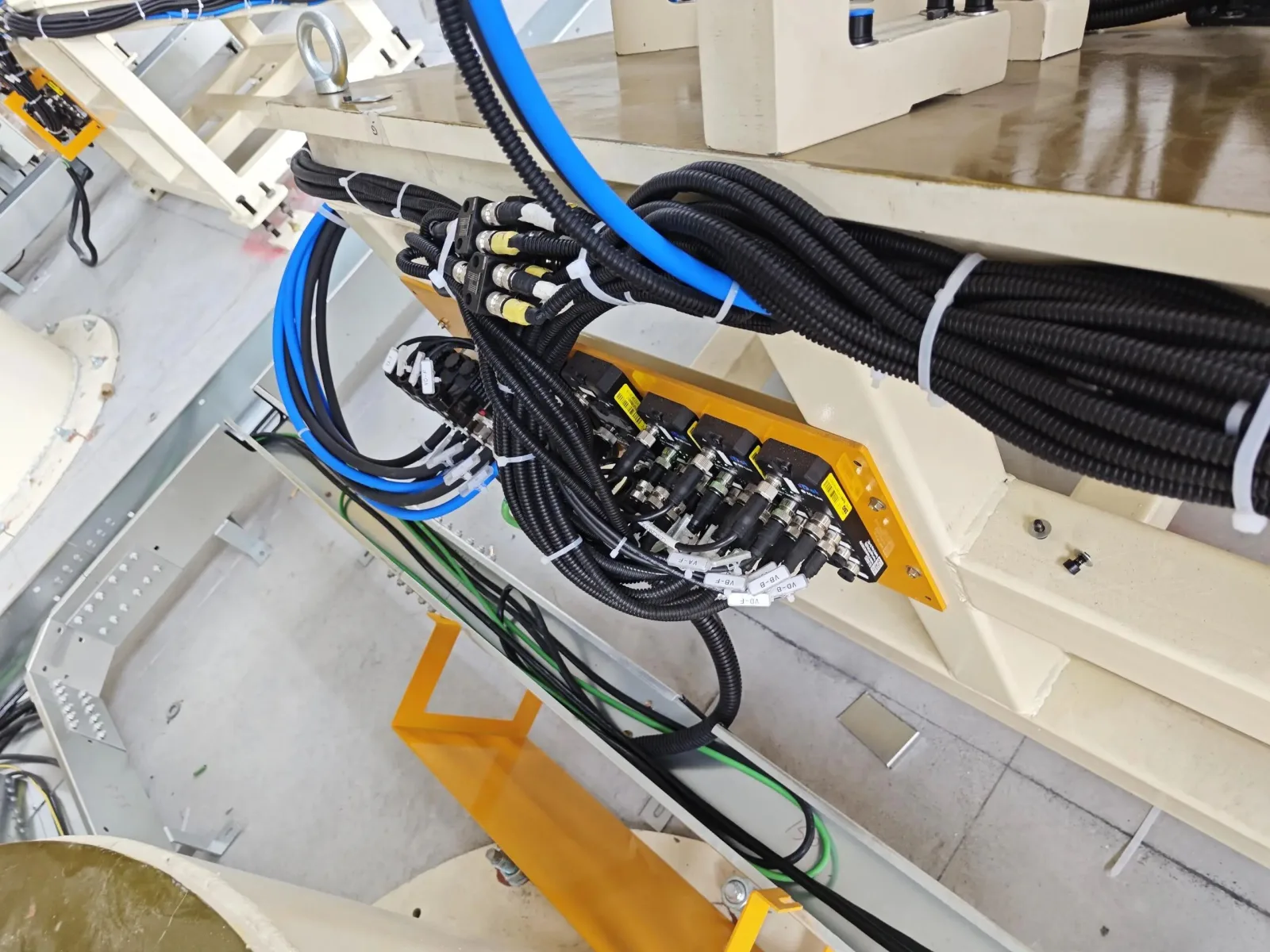

Bu durumda kaynak hattı PROFINET bus protokolünü kullanır. Siemens S7-1200 PLC, veri yolu ağı üzerinden birden fazla Solidot IO-Link veri yolu I/O ana modülüne (IOL7-PN01B-8A) bağlanan ana kontrolör görevi görür. Her ana modül daha sonra 6 ikincil modüle bağlanır (IOL7-16CB-M12 ， IOL7-1600B-M12 ， IOL7-0016B-M12 dahil). Bir kaynak fikstürü seti, bir ana istasyona ve onun yardımcı istasyon grubuna karşılık gelir. Bir robot iş istasyonu 4 set fikstür ünitesiyle yapılandırılmıştır.

Ana modül (IOL7-PN01B-8A), uzaktan parametre yapılandırmasını ve gerçek zamanlı durum teşhisini destekleyerek, PLC ile yardımcı birimler arasında veri alışverişini sağlar. Çeşitli yardımcı modüllerin (IOL7-16CB-M12 ， IOL7-1600B-M12 ， IOL7-0016B-M12 ) tümü yakınlık anahtarlarını ve silindir solenoid valflerini bağlamak için kullanılır, sinyal toplama ve uygulama kontrolü elde edilir: giriş modülleri fikstür durum sinyallerini alır ve çıkış modülleri silindir eylemlerini tahrik ederek kaynak işleminin senkronize ve hassas olmasını sağlar.

III. Çözüm Optimizasyon Sonuçları

Solidot IO-Link veri yolu I/O çözümünü benimsedikten sonra sistem, yüksek performansı korurken kablolama yapısını ve bakım modunu etkili bir şekilde optimize etti. ana birim ve alt birimler arasındaki bağlantıda standart kablolar kullanılır. Uzaktan parametre yapılandırması ve gerçek zamanlı tanılama işlevleri, devreye alma ve bakım verimliliğini artırırken sistemin parazit önleme özelliği ve kararlılığı da sağlandı.

IV. Solidot IO-Link Veri Yolu I/O

Solidot'un IO-Link veri yolu I/O modülleri, EtherCAT ve PROFINET gibi veri yolu protokollerine uyum sağlayabilir. Takılabilir (Dilim tipi) bağlantı, teşhis seçenekleri, IP67 koruma derecesi, şok direnci ve titreşim direnci özelliklerine sahiptirler. Solidot IO-Link Bus I/O, otomotiv üretimi ve lojistik gibi endüstriyel senaryolarda yaygın olarak kullanılmakta olup hızlı cihaz bağlantısı, verimli veri iletimi ve akıllı sistem yönetimi sağlayarak üretim verimliliğini artırır.
