Lojistik kutu konveyör hattı
Logistics Application of Solidot's IO-Link Bus I/O in Logistics Box Conveyor Lines alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini IO-Link Master ve dağıtık I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; IO-Link Master ve dağıtık I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

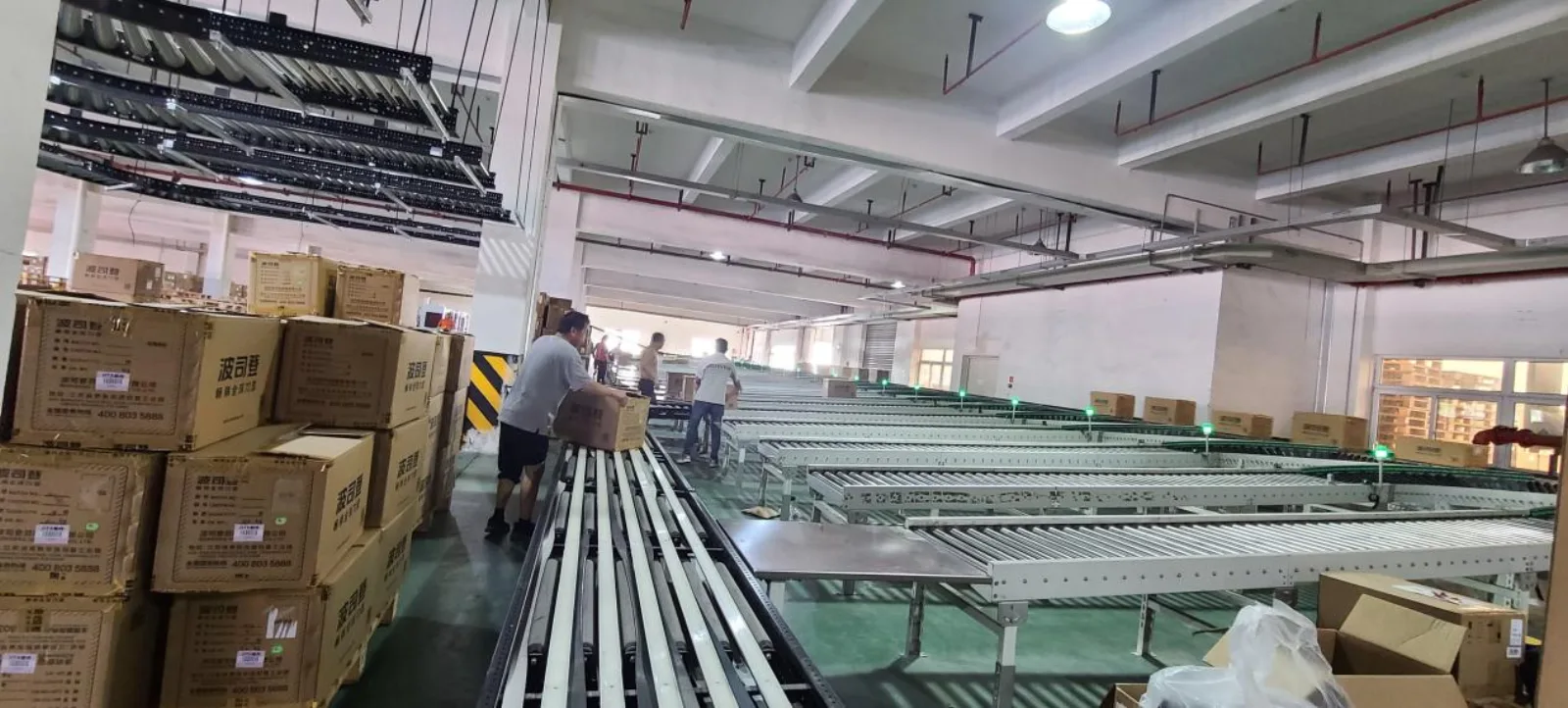

Lojistik Kutu Konveyör Hatları, standart kutu taşıyıcılarına dayalı otomatik lojistik iletim sistemleridir. Çok spesifikasyonlu, yüksek frekanslı ve yüksek hassasiyetli taleplerle malzeme akışı gereksinimlerini verimli bir şekilde ele alarak ürün depolama, depolama, sınıflandırma ve giden süreçlere kadar tam otomatik operasyonlara olanak tanırlar. Bu sistemler e-ticaret lojistiği, ilaç dağıtımı, gıda işleme, otomotiv üretimi ve 3C elektronik endüstrilerinde yaygın olarak kullanılmaktadır.
Bu Durumda Kullanılan Solidot Ürünleri

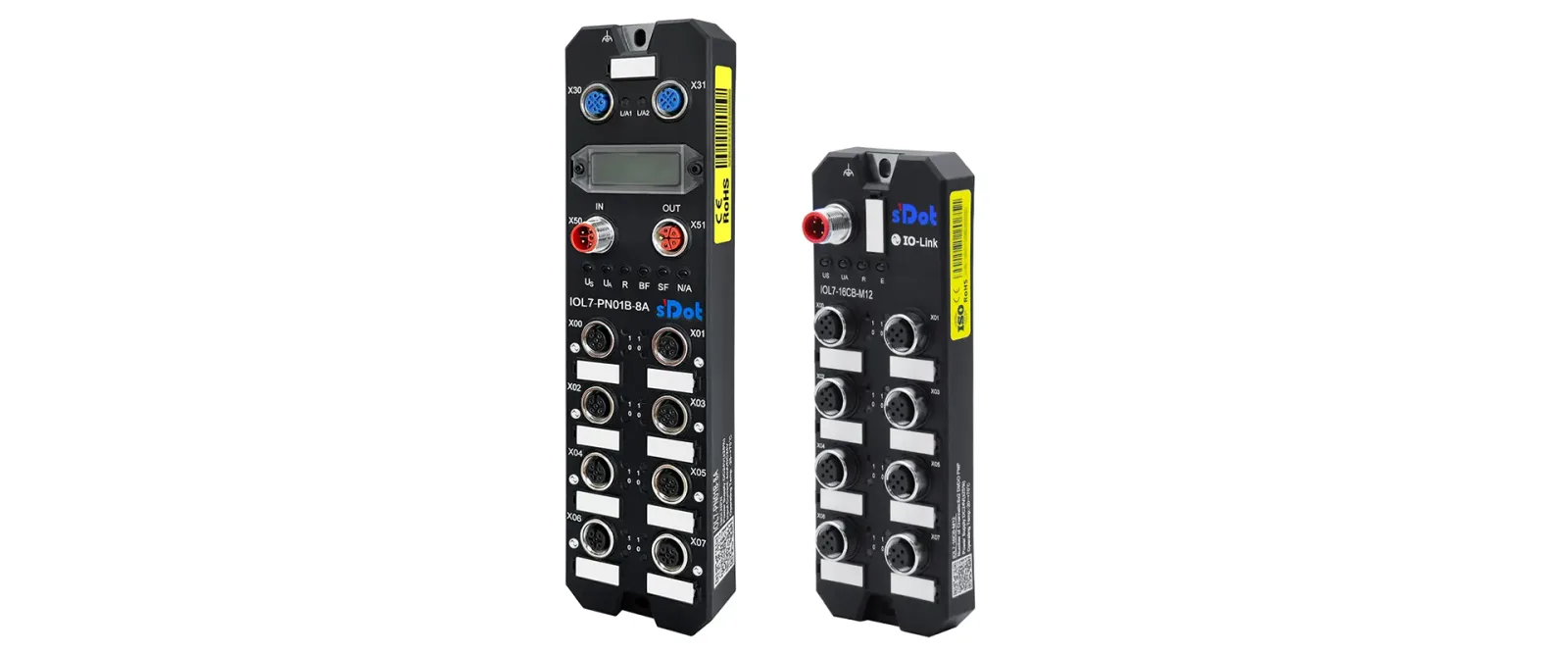

IOL7-PN01B-8A (IO-Link Master, PROFINET 8 kanallı A Sınıfı arayüz, IP67)
IOL7-16CB-M12 (IO-Link Hub, 16 kanallı yapılandırılabilir G/Ç, PNP, IP67)
1. Üretim Sürecine Genel Bakış
[Depo Taşıma & Bilgi Bağlama] Kutular (ürünler) araçlarla platforma taşındıktan sonra konveyör hattı üzerinden lojistik merkezine girer. Hattaki fotoelektrik sensörler, gerçek zamanlı kutu varış sinyallerini algılayarak QR kod tarayıcılarının kutu bilgilerini okumasını tetikler. Bu veriler Depo Yönetim Sistemine (WMS) bağlanarak veri girişini tamamlar ve sonraki yönetim ve sınıflandırma için destek sağlar.
[Belirlenen Raflara Aktarma] Ciltli bilgilerin bulunduğu kutular depolama alanına iletilir. Konum sensörleri, hareket yörüngelerini gerçek zamanlı olarak izleyerek belirlenen raf aktarma istasyonlarına hassas yerleştirme sağlar. Bu istasyonlarda işçiler veya AGV'ler, kutuları konveyör hattından indiriyor ve sistem talimatlarına göre belirlenen depolama raflarına taşıyor.
[Giden Taşıma] Sistem bir sipariş veya teslimat talebi aldığında, işçiler veya AGV'ler kutuları depolama raflarından alır ve sınıflandırma hattına taşır. Burada kutular önceden belirlenmiş kurallara göre sıralanır ve teslimat bölgelerine veya siparişlere göre kategorize edilir. Kutular ayrıştırıldıktan sonra paketleme alanına taşınıyor, ardından nakliye için kamyonlara yükleniyor ve çıkış süreci tamamlanıyor.
2. G/Ç Modülü Uygulaması

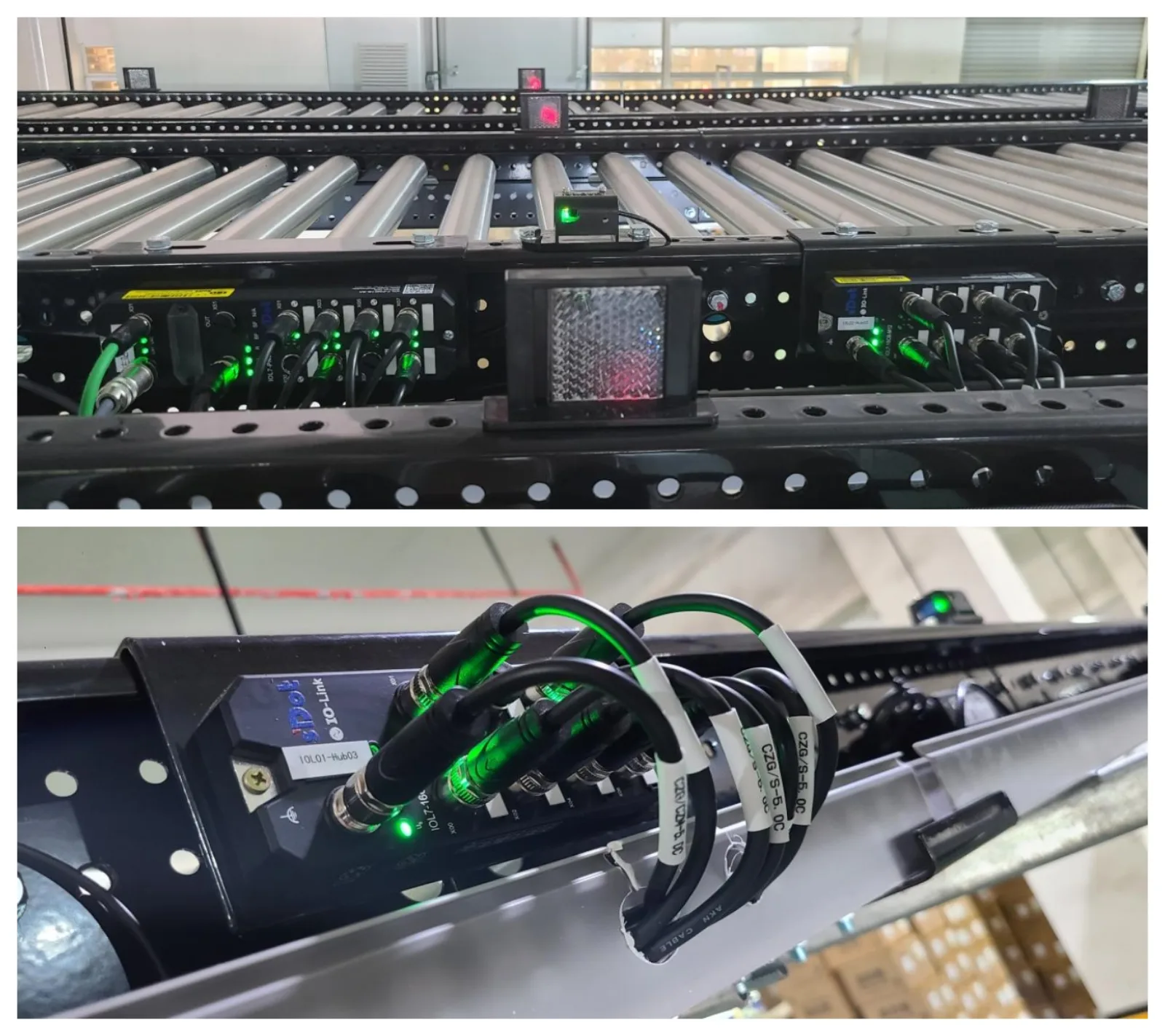

Bu durumda lojistik kutu konveyör hattı PROFINET iletişim protokolünü benimser. Bir Siemens PLC, 17 Solidot IO-Link ana modülüne (IOL7-PN01B-8A) bağlanır. Her ana modül 8 IOL7-16CB-M12 Hub modülüne bağlanarak verimli bir veri yolu I/O sistemi oluşturur.
IOL7-16CB-M12 Hub modülleri fotoelektrik sensörler, motorlu silindirler, solenoid valfler ve frekans dönüştürücüler gibi çeşitli saha cihazlarına bağlanarak sinyal alımını ve kontrol komutunun yürütülmesini sağlar.
- Depolama Sırasında: Hub'a bağlı fotoelektrik sensörler kutu konumunu ve hızını algılarken, motorlu silindirler kutuları taşır.
- Transfer Sırasında: Hub modülleri, kaldırma saptırıcılarını tahrik etmek için solenoid valfleri kontrol etmek, kutu yönlendirmeyi etkinleştirmek ve frekans dönüştürücüler aracılığıyla konveyör hızını ayarlamak için komutlar iletir.
- Giden sırasında: Fotoelektrik sensörler kutu konumlarını tespit ederken Hub modülleri, kutuların önceden belirlenmiş kurallara göre sıralanmasını ve taşınmasını sağlamak için motorlu silindirleri ve solenoid valfleri kontrol eder.
IOL7-16CB-M12 Hub modülleri tarafından toplanan tüm saha sinyalleri, IO-Link protokolü aracılığıyla verileri PLC'ye aktaran IOL7-PN01B-8A ana modüllerine iletilir. PLC'nin kontrol komutları daha sonra sahadaki cihaz eylemlerini düzenlemek için Hub modülleri aracılığıyla geri gönderilerek verimli ve istikrarlı konveyör hattı operasyonu sağlanır.
3. Solidot'un IO-Link Bus I/O'su
Solidot'un IO-Link Bus I/O'su, teşhis, IP67 koruması, şok direnci ve titreşim direnci özelliklerine sahip EtherCAT ve PROFINET gibi protokolleri destekler. Endüstriyel otomasyon senaryolarında yaygın olarak uygulanan Solidot'un IO-Link Bus I/O'su hızlı cihaz bağlantısı, yüksek verimli veri iletimi ve akıllı sistem yönetimi sağlayarak üretim verimliliğini önemli ölçüde artırır.
