Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Yarı iletken
Yarı iletken çip kontrol ekipmanı
Yarı iletken alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XBF dağıtık I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XBF dağıtık I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Yarı iletken çip denetimi, sinyal alımında, sistem esnekliğinde ve kararlılığında yüksek hassasiyet gerektirir. Solidot'un dağıtılmış I/O XBF serisi, kablolama karmaşıklığını azaltırken bakım kolaylığı ve ölçeklenebilirliği geliştirerek karmaşık ortamlardaki üretim gereksinimlerini karşılar.
Bu Durumda Kullanılan Ürünler
XBF4-EC04 , XBF2E-1600 , XBF2E-0016A , XBF2E-0808A
1. Üretim Sürecine Genel Bakış
Yarı iletken inceleme ekipmanı şunları içerir: Plaka Yükleme → Geliştirme → Döndürerek Kaplama → Kusur Tarama → Ayırma/Boşaltma.
- Gofret Yükleme : Robotik kol transfer gofretleri; yüksek hassasiyetli fotoelektrik sensörler gerçek zamanlı konumlandırma geri bildirimi sağlar.
- Geliştirme : Optik sensörler tarama modelleri; kenar algılama algoritmaları çizgi genişliği tutarlılığını analiz eder.
- Döndürerek Kaplama: Basınç vericileri/lazer kalınlık göstergeleri aracılığıyla çift yedekli izleme, düzgün kaplama sağlar.
- Kusur Taraması: Multispektral görüntüleme, mikron düzeyindeki kusurları tespit eder; Veriler kaliteli izlenebilirlik platformlarıyla senkronize edilir.
- Ayırma/Boşaltma : Pnömatik aktüatörler iyi/kusurlu ürünleri ayıklar; robotlar kategorize edilmiş yollar aracılığıyla boşaltma yapar.
2. G/Ç Modülü Uygulaması
EtherCAT protokolünü temel alan sistem, kontrol çekirdeği olarak Beckhoff PLC'lerini kullanıyor. XBF4-EC04 EtherCAT bağdaştırıcısı aşağıdaki özelliklere sahip bir veri yolu G/Ç sistemi oluşturur:
- 4 genişletme bağlantı noktası (maks. 32 G/Ç modülü)
- Doğrusal/yıldız/karma topolojileri destekler
- XBF2E serisi modüllerin dağıtılmış dağıtımı
Sinyal İşleme:
XBF2E-1600 : Fotoelektrik sensörler (wafer konumlandırma), limit anahtarları (kol hareketi), güvenlik kapısı kilitleri.
XBF2E-0808A : Manyetik silindir anahtarları (hareket durumu), acil durdurma sinyalleri.
XBF2E-0016A / XBF2E-0808A : Solenoid valfler (ayıklama silindirleri, kaplama valfleri), servo sinyalleri (konveyör kontrolü), alarm göstergeleri.
3. Çözümün Faydaları
Eski sistemlerle karşılaştırıldığında (Beckhoff PLC + yerel I/O + üçüncü taraf hub'lar): ✔️ Maliyet Azalması: %30 daha düşük kablolama/aksesuar maliyetleri; hub alımını ortadan kaldırdı. ✔️ Verimlilik Kazanımı: Basitleştirilmiş kablolamayla %30 daha hızlı kurulum/bakım. ✔️ Gelişmiş Kararlılık: Daha az sayıda düğüm ağ güvenilirliğini artırır.

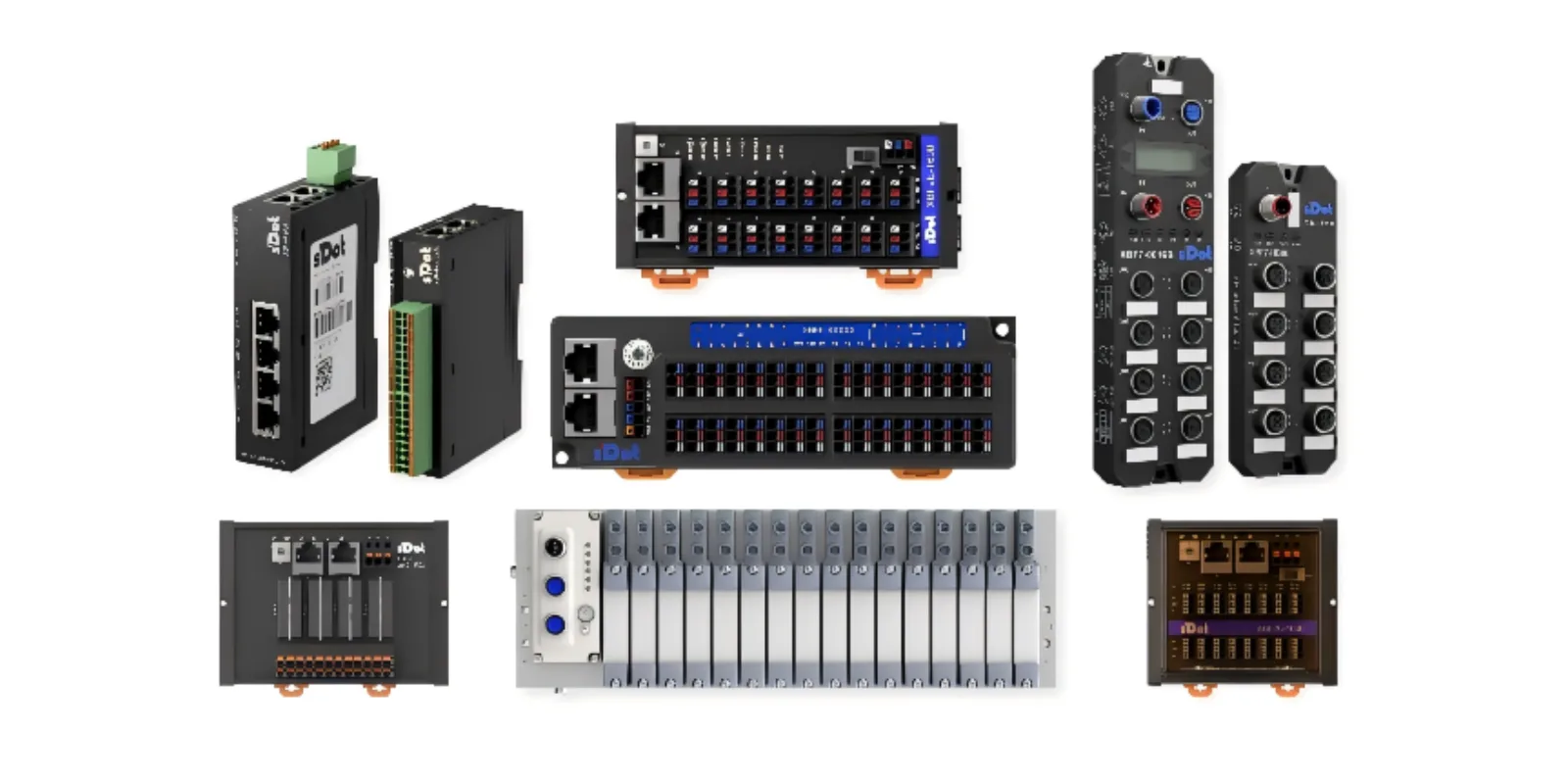

4. Kablo Tasarrufu Sağlayan Dağıtılmış I/O XBF Serisi
Standart endüstriyel Ethernet kabloları (özel alet gerektirmez) • Üç telli sensör güç kaynağı (terminal bloklarını ortadan kaldırır) • Esnek topolojiler: doğrusal/yıldız/karma • Özelleştirilebilir noktalar/yapı/özel işlevler
Bu içerik, üreticinin yayımladığı Yarı iletken çip kontrol ekipmanı uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
