Bu örnek olay incelemesinin müşterisi, yarı iletken plaka ve paketleme/test, mikro montaj/elektrikli montaj/son montaj, otomotiv elektroniği/3C elektroniği ve diğer birçok alanı kapsayan işlere sahip standart dışı otomasyon endüstrisinden gelmektedir. Bu sefer, Shidian Technology'nin I/O modüllerinin montaj otomasyonu ve test otomasyon sistemlerinde nasıl uygulandığını ayrıntılı olarak tanıtmak için "IGBT modülü dinamik ve statik test otomasyonu üretim hattını" ve "yan çerçeve dağıtım montaj ekipmanını" örnek olarak kullanacağız.
Shidian Technology'nin uzak I/O'sunun IGBT modülü dinamik ve statik test otomasyonu üretim hattında uygulanması
Bu üretim hattı bir yükleme makinesinden, modül dinamik test ekipmanından (ön ısıtma sistemi, otomatik taşıma sistemi, soğutma sistemi ve test sistemi dahil), modül statik test ekipmanından (bağımsız yalıtım testi, statik test, 3D kemer testi ve tam boyutlu test bölümleri dahil), bir boşaltma makinesinden ve daha fazlasından oluşur. Yüksek test verimliliği sunar ve otomatik üretim hattına derinlemesine entegre olur.
Tüm sistem PROFINET protokolü üzerinden iletişim kurar. Çok sayıda sinyal noktası olduğundan ve konumları dağınık olduğundan, bunu gidermek için XB6 serisi Slice I/O modülleri kullanılır. Bunlar arasında, ekipmanın çalışması sırasında sensör algılama sinyalleri XB6-3200A ve XB6-3200B modülleri tarafından toplanır, silindirler gibi aktüatör sinyalleri XB6-3200A ve XB6-3200B modülleri tarafından kontrol edilirken, XB6-1616A aynı anda sinyal toplama ve sinyal çıkışı gerçekleştirebilir.
Shidian Technology'nin uzaktan I/O'sunun yan çerçeve dağıtım düzeneği ekipmanında uygulanması
Ekipman alt tabakayı otomatik olarak alır ve QR kodunu okur. Reçete yönetimi sayesinde lazer markalama, dağıtım, plazma temizleme, yan çerçeve kurulumu ve vidalama gibi süreçleri destekler. Farklı modüller için dağıtım tamamlandıktan sonra tutkal boncuğu görsel incelemesi gerçekleştirilir, ardından alt tabaka ve yan çerçeve monte edilir, ardından bilgi bağlamayı tamamlamak için kod taranır ve son olarak yüklemeyi beklemek üzere aşağı yönde kürleme fırını yükleme konumuna geçilir.
Bu sistem aynı zamanda bir barkod tarayıcı gerektirdiğinden, yardımcı olması için bir Slice seri iletişim ağ geçidi modülü XB6-C01SP kullanılır. XB6-PN0002 kuplörüyle birlikte barkod tarayıcılar gibi seri iletişim cihazları PROFINET veri yolu sistemine bağlanabilir.

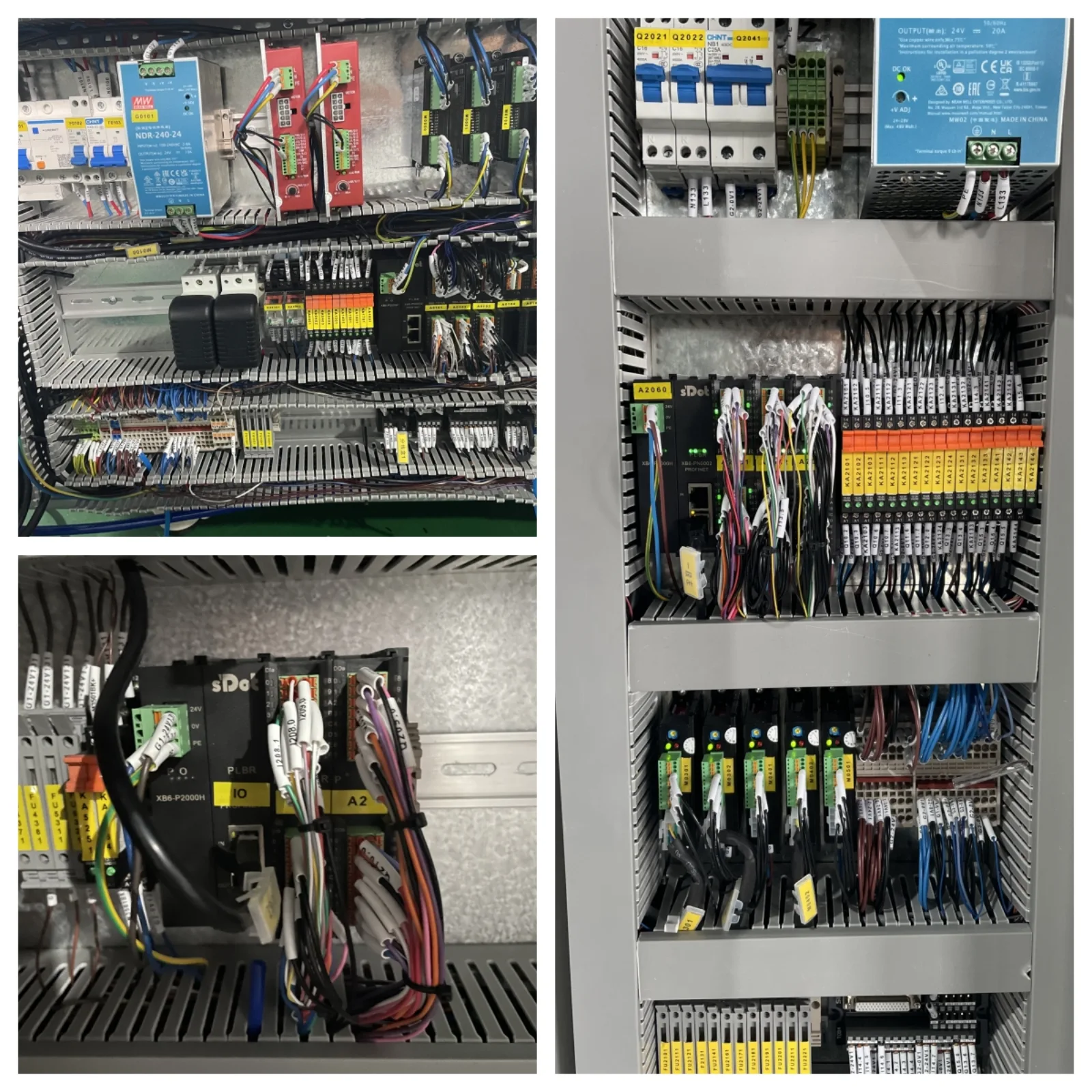

▲ Modül kabini içindeki kurulum şeması

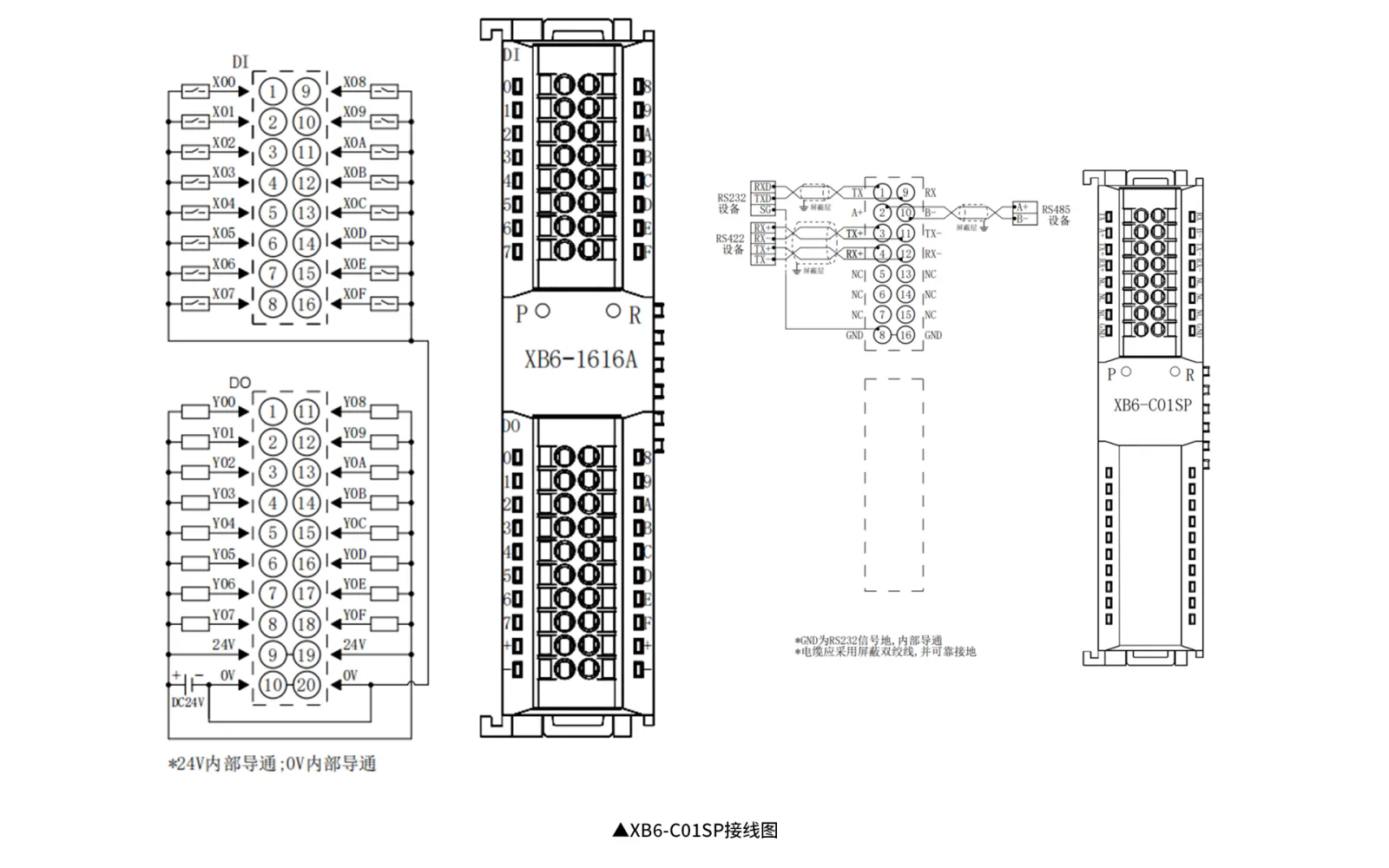

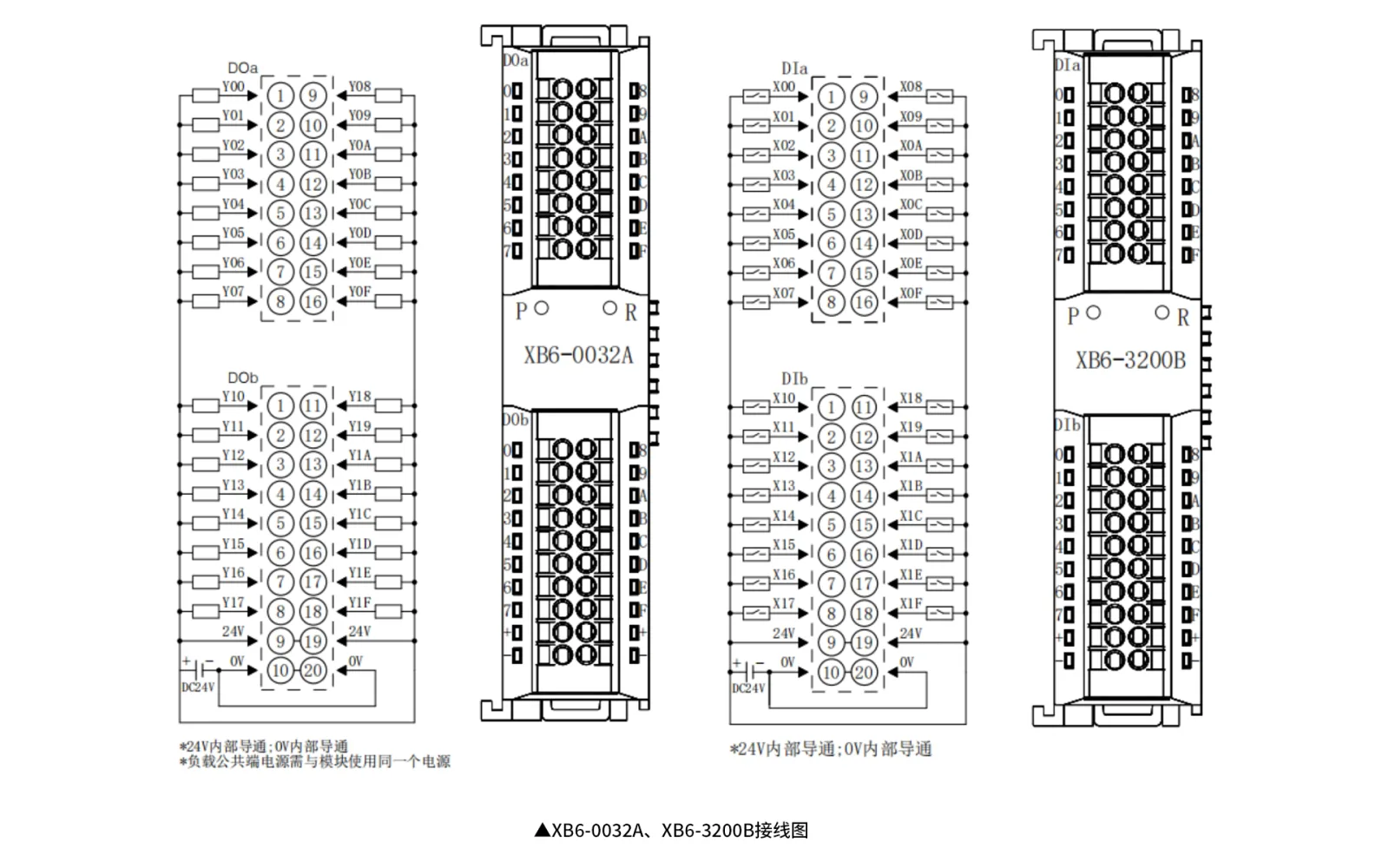

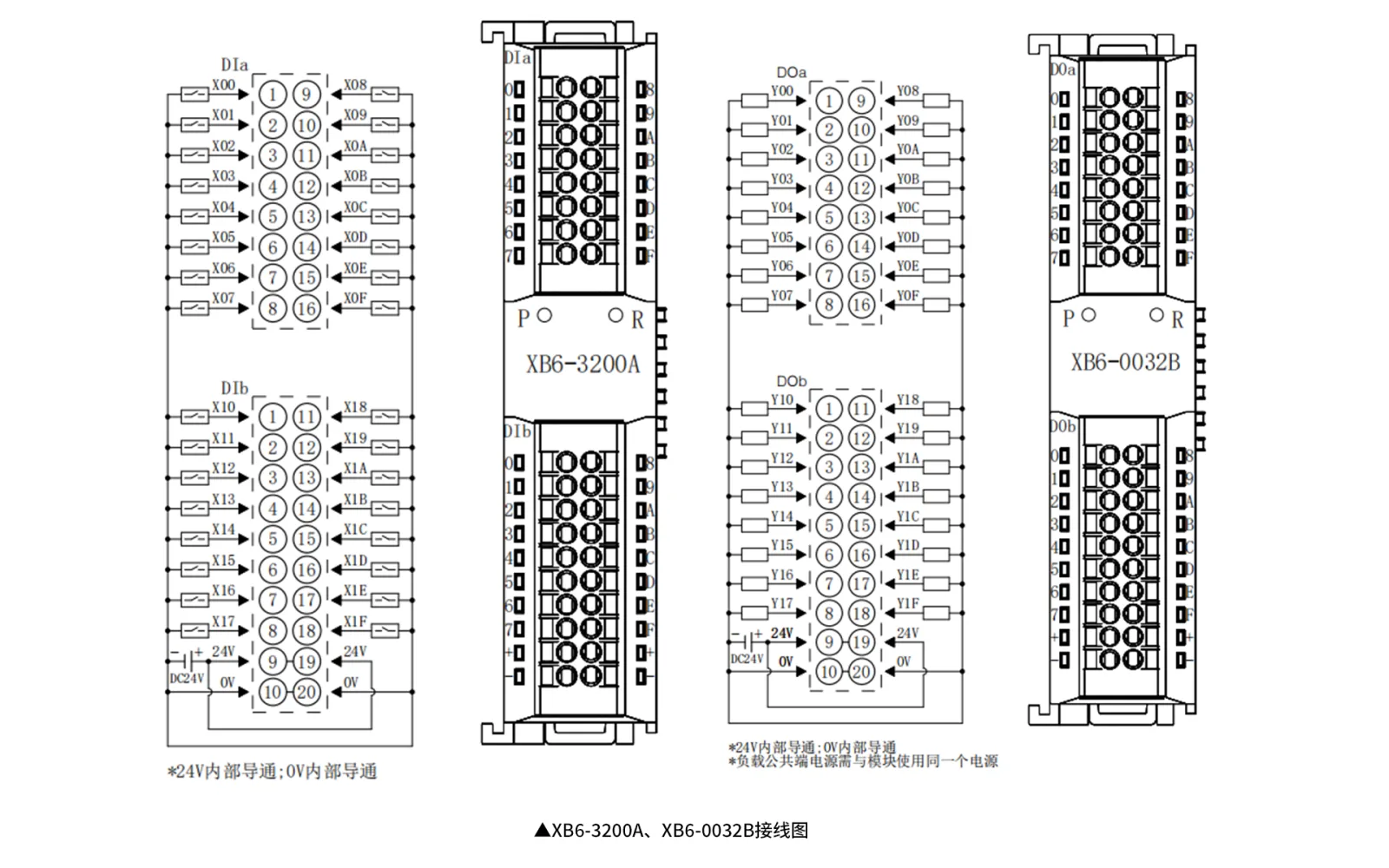

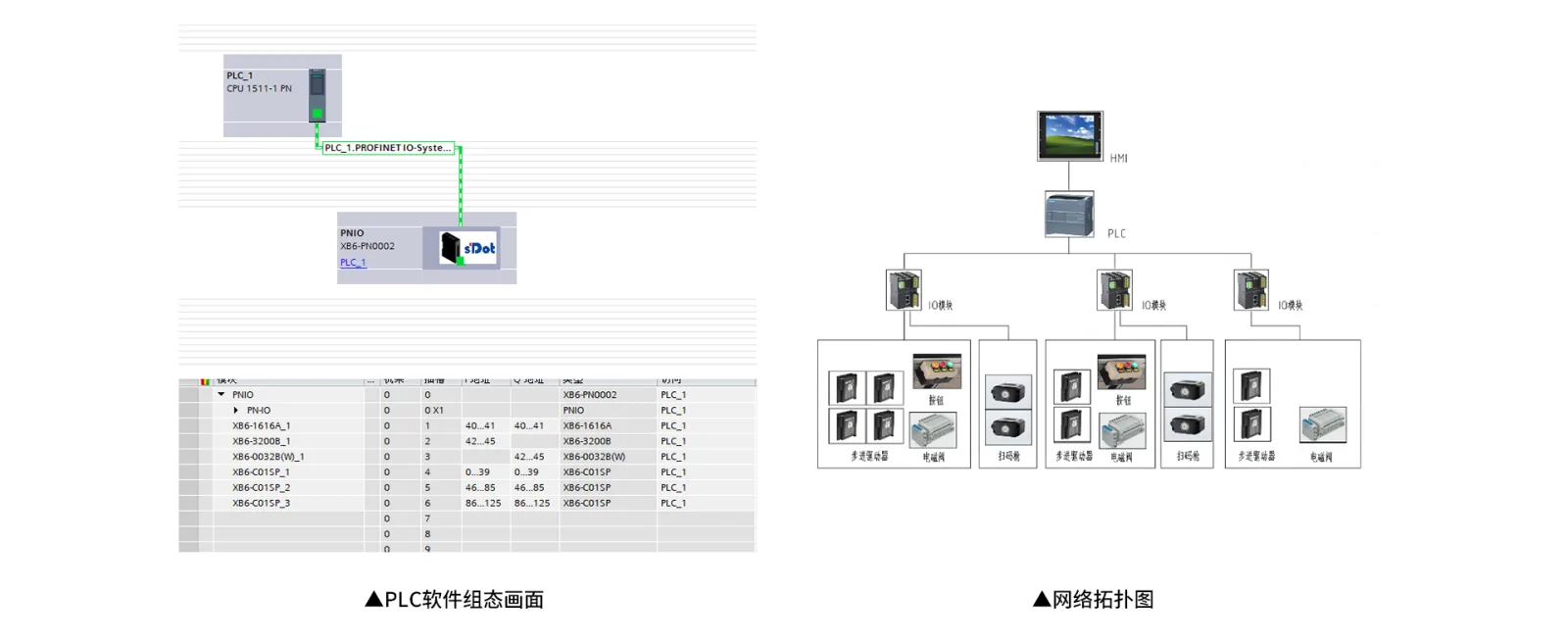

Shidian Teknolojisi uzaktan G/Ç bağlantı şeması
Shidian Technology uzaktan I/O ürün tanıtımı
XB6 serisi PROFINET protokol bağdaştırıcısı Shidian Technology'nin klasik ürünlerinden biridir. Yalnızca 106 x 61 x 47 mm boyutlarıyla çok az yer kaplar. Takılabilir terminal bloklarıyla birlikte kablolama hızlıdır ve konfigürasyon basittir. Siemens S7-1200, S7-1500 ve Codesys gibi ana akım PROFINET master'larını, 32 kölelik tam yük, yüksek hızlı X-bus, 1 ms'lik maksimum tarama döngüsü, IP20 koruma derecesi, kararlı çalışma ve üstün performansla destekler.
Yukarıda anlatılan montaj otomasyonu ve test otomasyonu sistemlerinde Shidian Technology'nin sunduğu saha çözümleri, dağınık ekipmanların bağlanması ve büyük hacimli sinyallerin toplanması ihtiyaçlarını mükemmel bir şekilde karşılamaktadır. XB6-C01SP ağ geçidi modülüyle birleştirildiğinde seri cihazlar ile PROFINET veri yolu arasındaki birlikte çalışabilirlik çok rahat bir şekilde elde edilir.
Endüstriyel otobüs çözümlerinin tanınmış bir yerel tedarikçisi olan Shidian Technology, yerel ayrık I/O alanında köklü bir dayanağa, derin uzmanlığa ve sağlam Ar-Ge yeteneklerine sahiptir. Tam da bu yüksek düzeydeki profesyonellik sayesinde şirket, müşteri ihtiyaçlarını kapsamlı bir şekilde anlayabilmektedir. Yalnızca sektör lideri ürünler sunmakla kalmıyor, aynı zamanda çeşitli sektörlerdeki müşterilerine güvenilir performans ve zengin bir ürün yelpazesiyle uygun, özel çözümler sunuyor.
