Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Packaging The application of Solidot's Remote I/O Module XB6S in the rice packaging line
Pirinç paketleme hattı
Packaging The application of Solidot's Remote I/O Module XB6S in the rice packaging line alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Pirinç paketleme hattı, pirincin tartılması, torbalanması, kapatılması ve paletlenmesi gibi süreçleri tamamlamak için tasarlanmış otomatik bir paketleme hattıdır. Tipik olarak besleme, tartma, torbalama, mühürleme ve inceleme sistemlerinden oluşur ve paketleme verimliliğini önemli ölçüde artırır ve ürün kalitesinde tutarlılık sağlar.
Bu Durumda Kullanılan Ürünler: XB6S-PN2002 、 XB6S-3200 、 XB6S-0032B
I. Üretim Sürecine Giriş
Pirinç Paketleme Hattının İş Akışı: Besleme → Tartım → Torbalama → Sızdırmazlık → Denetim → Paletleme
- Besleme: Depolama silosu, pirinci titreşimli bir besleyici veya konveyör aracılığıyla tartım hunisine taşıyarak sürekli tedarik sağlar.
- Tartım: Yüksek hassasiyetli tartım sensörleri ağırlığı gerçek zamanlı olarak izler. Önceden ayarlanmış ağırlığa ulaşıldığında besleme durur ve ağırlık uyumluluğunu gösteren bir sinyal üretilir.
- Torbalama ve Kapatma: Paketleme torbası yerine yerleştirildikten sonra torbalama valfi açılarak dolumun tamamlanması sağlanır. Torbayı kapatmak için ısıyla kapatma veya dikiş cihazı etkinleştirilir.
- Muayene ve Ayıklama: Contaların bütünlüğünü ve ağırlığını kontrol etmek için çeşitli sensörler kullanılır. Uygun olmayan ürünler sıralama mekanizması tarafından uzaklaştırılır.
- Paletleme: Uyumlu ürünler bir taşıma bandı üzerinde paletleme alanına taşınır ve çıkıştan önce önceden belirlenmiş düzenlere göre istiflenir.
II. G/Ç Modüllerinin Uygulanması

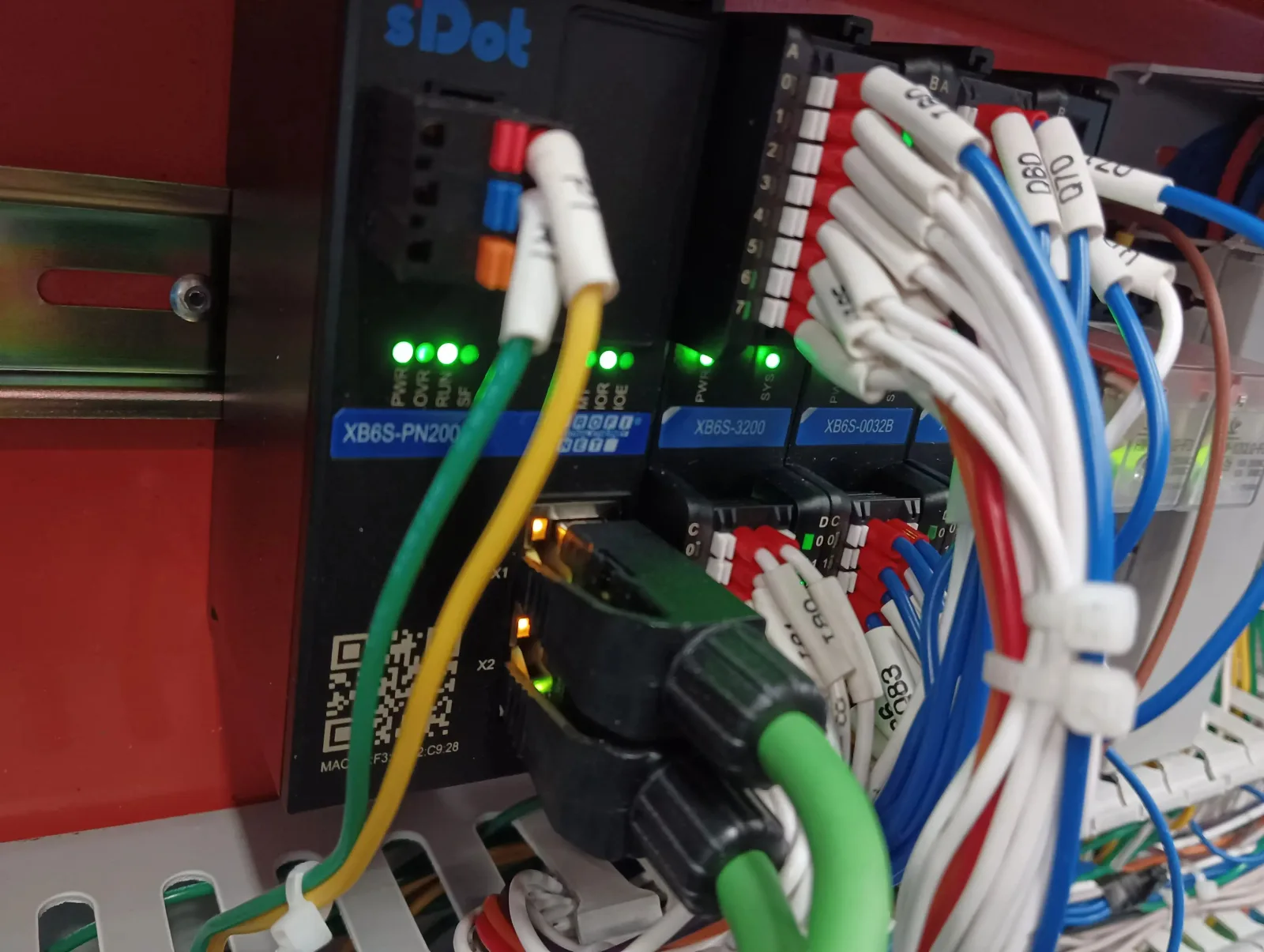

Bu paketleme hattı PROFINET veri yolu protokolünü kullanır. Dijital giriş modülü XB6S-3200 ve çıkış modülü XB6S-0032B, XB6S-PN2002 bağlayıcı aracılığıyla PLC'ye bağlanır. Dijital giriş modülü XB6S-3200, ağırlık uyumluluğu sinyali ve torba konum sinyali gibi pirinç paketleme hattındaki çeşitli sensörlerden gelen sinyallerin iletilmesinden sorumludur. Dijital çıkış modülü XB6S-0032B, konveyör motorunun başlatılması/durdurulması, ısıyla yapıştırma veya dikiş cihazının çalıştırılması ve ayırma mekanizmasının etkinleştirilmesi gibi kontrol sisteminden gelen komutlara dayalı olarak pirinç paketleme hattındaki aktüatörlere sinyaller iletir.

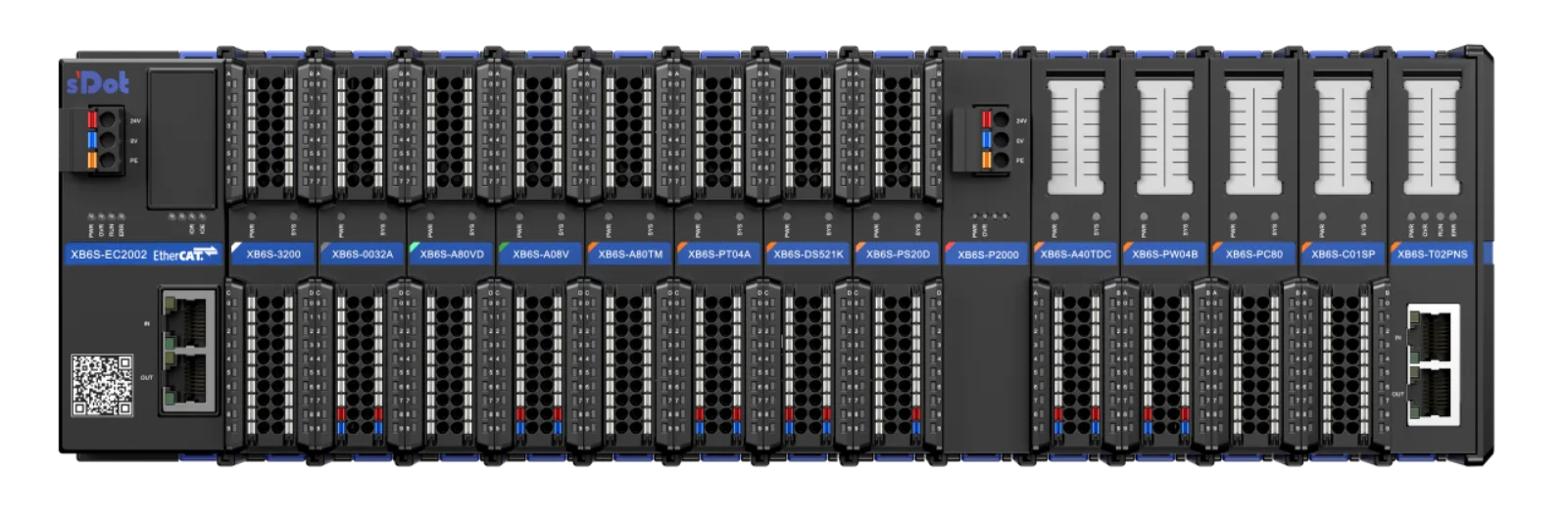

III. Son Derece Güvenilir Uzaktan G/Ç Modülü XB6S Serisi Ürünleri
Solidot'un Uzak I/O Modülü XB6S serisi ürünleri çeşitli veri yolu protokolleriyle uyumludur ve hareket kontrolü, sıcaklık kazanımı ve daha fazlası için fonksiyon modülleri içerir. Ürünler sıkı EMC testlerinden geçmiş olup, parazitlere karşı güçlü bir direnç sergilemiş ve herhangi bir bağlantı kesintisi yaşanmamasını sağlamıştır. Teşhis, alarm, anormallik günlüğü kaydı ve akıllı geri bildirimi destekleyerek kullanıcı dostu ve kullanım kolaylığı sağlarlar.
Bu içerik, üreticinin yayımladığı Packaging The application of Solidot's Remote I/O Module XB6S in the rice packaging line Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
