3C endüstrisinde, telefonun arka kapakları ve elektronik cam kapakları gibi bileşenler üzerindeki görünüm kusurlarının AOI denetimi, kalite kontrolün önemli bir parçasıdır. Bu tür ekipmanların dağınık denetim noktaları ve çeşitli sensör tipleri vardır ve bu da I/O modüllerinin dağıtım esnekliği ve sinyal iletim kararlılığı konusunda yüksek talepler doğurur. Bu vaka çalışması, Shidian Technology'nin EC5R serisi Entegre I/O'nun uygulama uygulamasını gösteren 3C görsel denetim ekipmanına odaklanıyor.
Bu örnek olayda kullanılan Shidian Technology ürünleri
EC5R-3200
(EtherCAT veri yolu, 32 kanallı dijital giriş, NPN/PNP uyumlu)
EC5R-0032B
(EtherCAT veri yolu, 32 kanallı dijital çıkış, PNP)
I. Ekipmana genel bakış

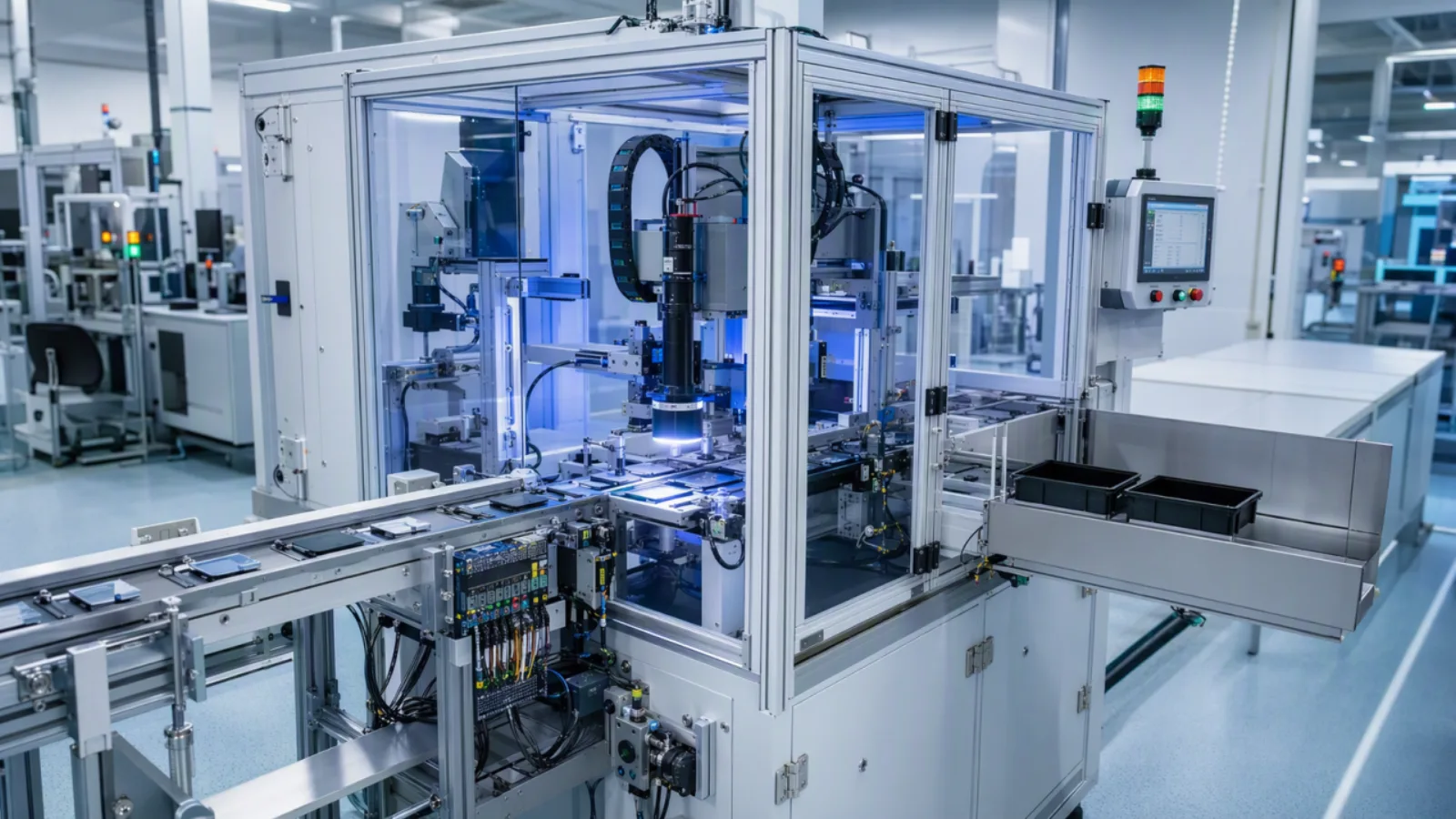

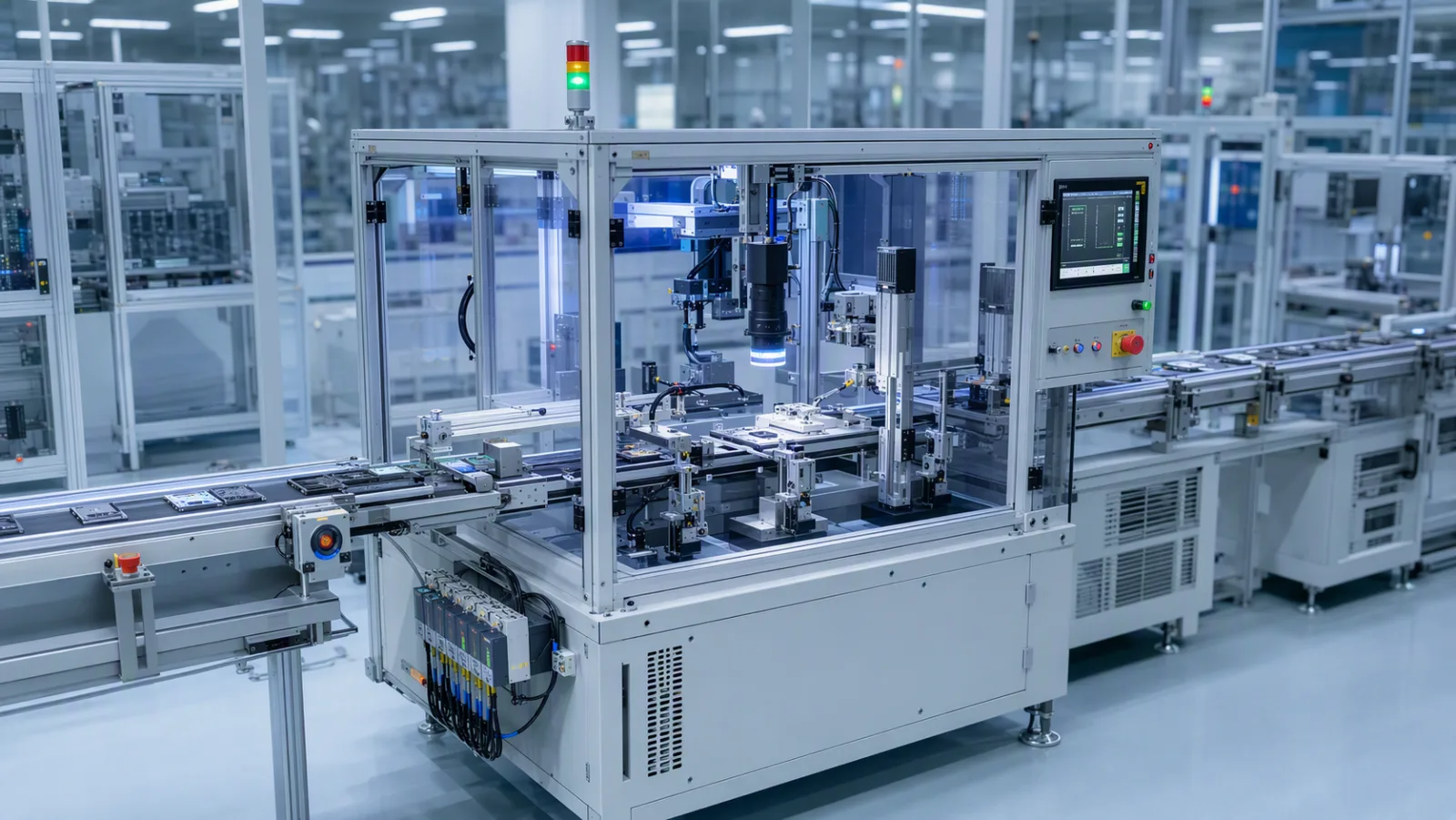

3C kameralı kontrol ekipmanı tipik olarak bir otomatik besleme ünitesi, bir konumlandırma ve kenetleme ünitesi, bir görsel kontrol ünitesi ve bir boşaltma ve sıralama ünitesinden oluşur ve iş parçası besleme, konumlandırma ve sabitleme, görüntü yakalama incelemesinden iyi/kusurlu ürün sınıflandırmasına kadar tüm süreci tamamlar.
Hattın tamamının iki tür sinyali toplaması gerekiyor: sıkıştırma silindirleri, kaldırma silindirleri ve itme silindirleri gibi pnömatik aktüatörlerin eylemlerinin tamamlanıp tamamlanmadığını belirlemek için kullanılan manyetik anahtar sinyalleri; ve iş parçasının belirtilen konuma ulaşıp ulaşmadığını belirlemek için kullanılan dağınık yansıtıcı fotoelektrik sinyaller.
II. Shidian Teknolojisi çözümü
Besleme portu, konumlandırma istasyonu ve sıralama portu gibi kameralı muayene ekipmanının muayene noktaları farklı konumlara dağıtılmıştır; bu da manyetik anahtarın ve dağınık yansıtıcı fotoelektrik sinyallerin eşzamanlı bağlantısını gerektirir ve I/O modüllerinin kanal bağlantı kolaylığı ve dağıtım esnekliği konusunda yüksek talepler doğurur.

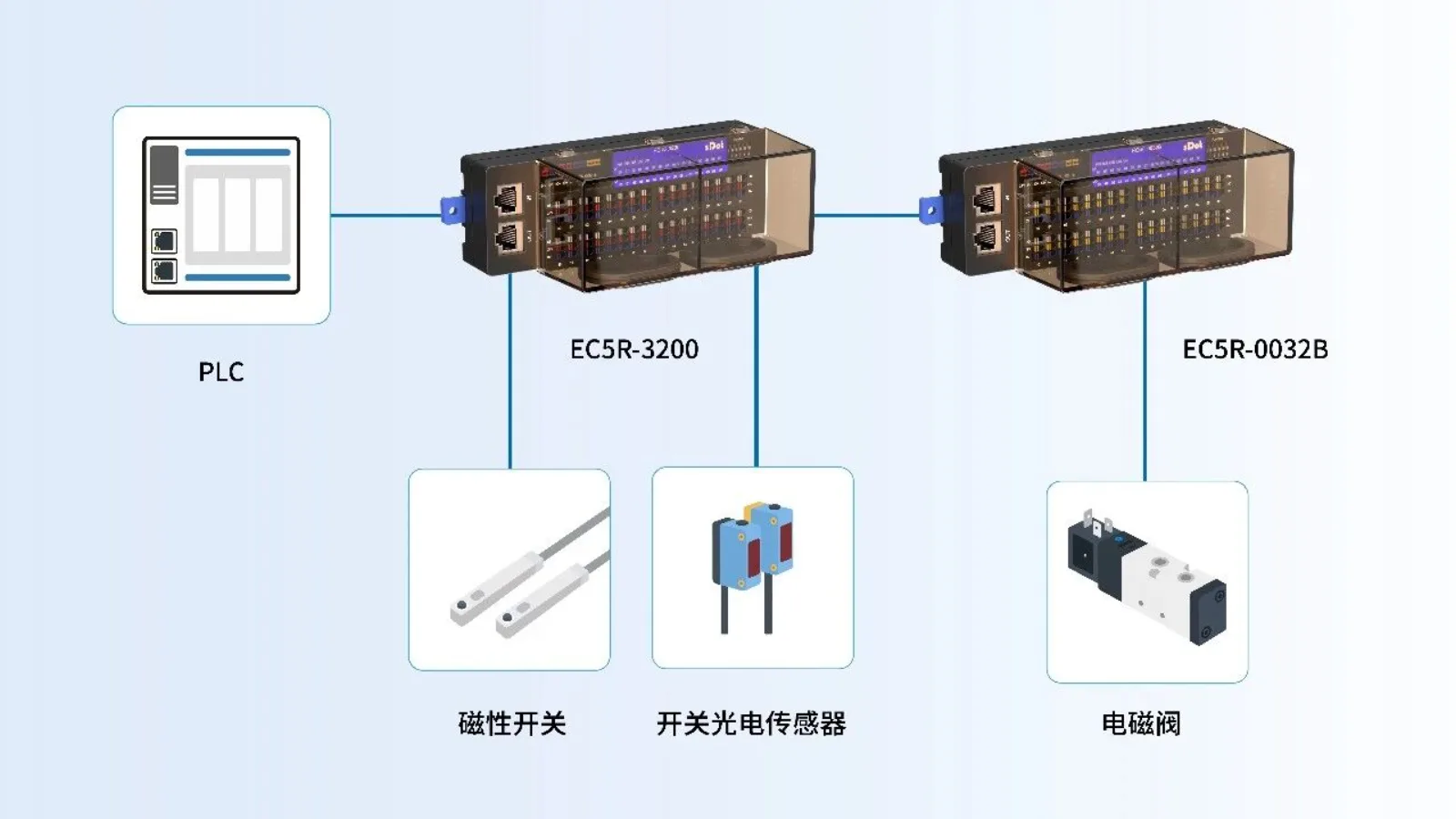

III. Çözüm mimarisi
Kontrol katmanı:
Inovance Easy521 PLC, denetim süreci mantık planlamasından, görüntü algoritması tetikleme sinyali koordinasyonundan ve yükleme/boşaltma döngüsü kontrolünden sorumlu olan temel denetleyici olarak hizmet eder.
Ağ katmanı:
Hem EC5R-3200 hem de EC5R-0032B, EtherCAT veri yolu aracılığıyla PLC'ye bağlanır ve modüller üretim hattı boyunca sırayla basamaklanır; tek bir veri yolu 72'ye kadar bağımlı birimi destekler, bu da net bir ağ yapısı sağlar.
Alan katmanı:
EC5R-3200, besleme portu, konumlandırma istasyonu ve sıralama portu gibi denetim noktalarında dijital sinyal alımını yönetir, manyetik anahtar ve dağınık yansıtıcı fotoelektrik sinyalleri toplar; EC5R-0032B, her tahrik istasyonundaki aktüatör çıkışlarını idare eder, kenetleme silindirlerini, kaldırma silindirlerini, itme silindirlerini ve diğer aktüatörleri harekete geçirmek için solenoid valfleri çalıştırır.
IV. Başvuru Sonuçları
V. Shidian Teknolojisi EC5R Serisi Entegre I/O Modülü
Shidian Technology EC5R serisi Entegre I/O Modülü, EtherCAT Endüstriyel Ethernet Fieldbus Arayüzünü kullanarak iletişim ve I/O işlevlerini entegre eder.
Modüller kompakt bir yatay yapıya sahiptir ve iki Kurulum Yöntemi seçeneğini destekler: DIN 35 mm Standart DIN Ray mandallı tip ve sabit tip. İsteğe bağlı Toz kapağı kabinin dışına kuruluma olanak sağlar. Kısa Devre Koruması, Ters bağlantı koruması, Aşırı gerilim koruması, Bağlantı Kesilmesi Algılaması, Teşhis alarmı, Modül Arızası Otomatik Kurtarma ve çevrimiçi Ürün Yazılımı Yükseltme İşlevleri sağlarlar ve yenilikçi Kanal gösterge tasarımı, Kanal Durumunu bir bakışta netleştirerek yerinde inceleme ve bakımı kolaylaştırır.
Dağıtılmış I/O dağıtımı ve basitleştirilmiş saha kablolaması gerektiren akıllı gruplama, malzeme taşıma, paketleme ve 3C elektronikleri gibi senaryolarda yaygın olarak kullanılır.
