Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Automotive Application of Solidot I/O Products in Automotive Airbag Production Line
Otomotiv hava yastığı üretim hattı
Automotive Application of Solidot I/O Products in Automotive Airbag Production Line alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.
Pasif güvenlik sistemlerinin temel bir bileşeni olarak otomotiv hava yastıkları, pnömatik aktüatörlerin senkronizasyonu ve üretim sırasında yerinde sinyal alımının güvenilirliği konusunda son derece yüksek gereksinimler gerektirir. Bu bağlamda, dağıtılmış valf adaları ve I/O modülleri, hava yastığı üretim hatlarında otomasyon kontrolü için ana tercih haline geliyor. Bu örnek olay çalışması, Solidot'un C3 Serisi valf adalarının ve IOL7A Serisi IO‑Link veri yolu I/O modüllerinin sürece nasıl katkıda bulunduğunu görmek için bizi gerçek bir otomotiv hava yastığı üretim hattına götürüyor.
Bu Durumda Kullanılan Solidot Ürünleri
C3 Serisi Vana Adası
IOL7A-PN01B-8A
(IO‑Link Master)
IOL7A-1600B-M12
(16 kanallı Dijital Giriş IO‑Link Hub)

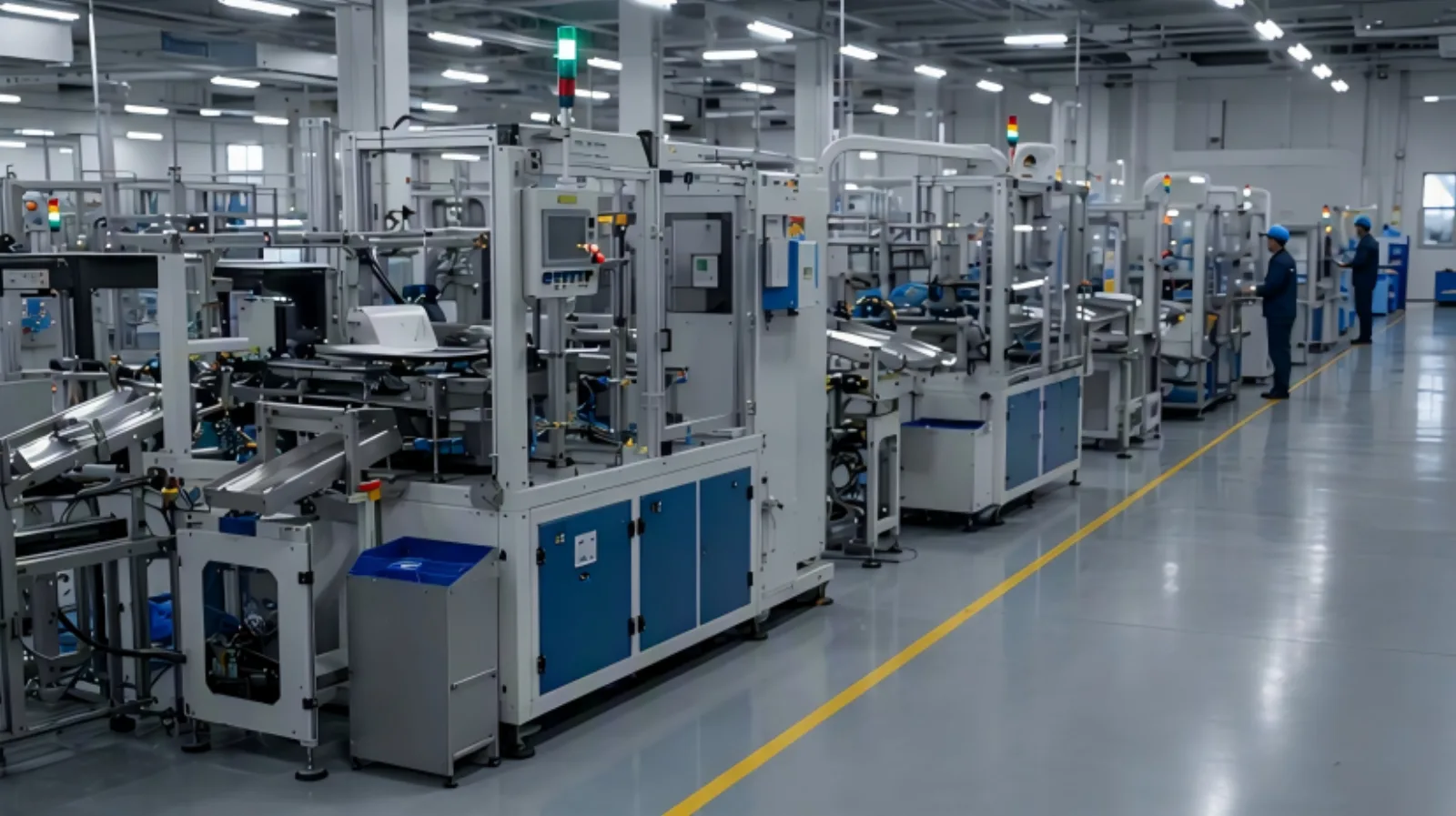

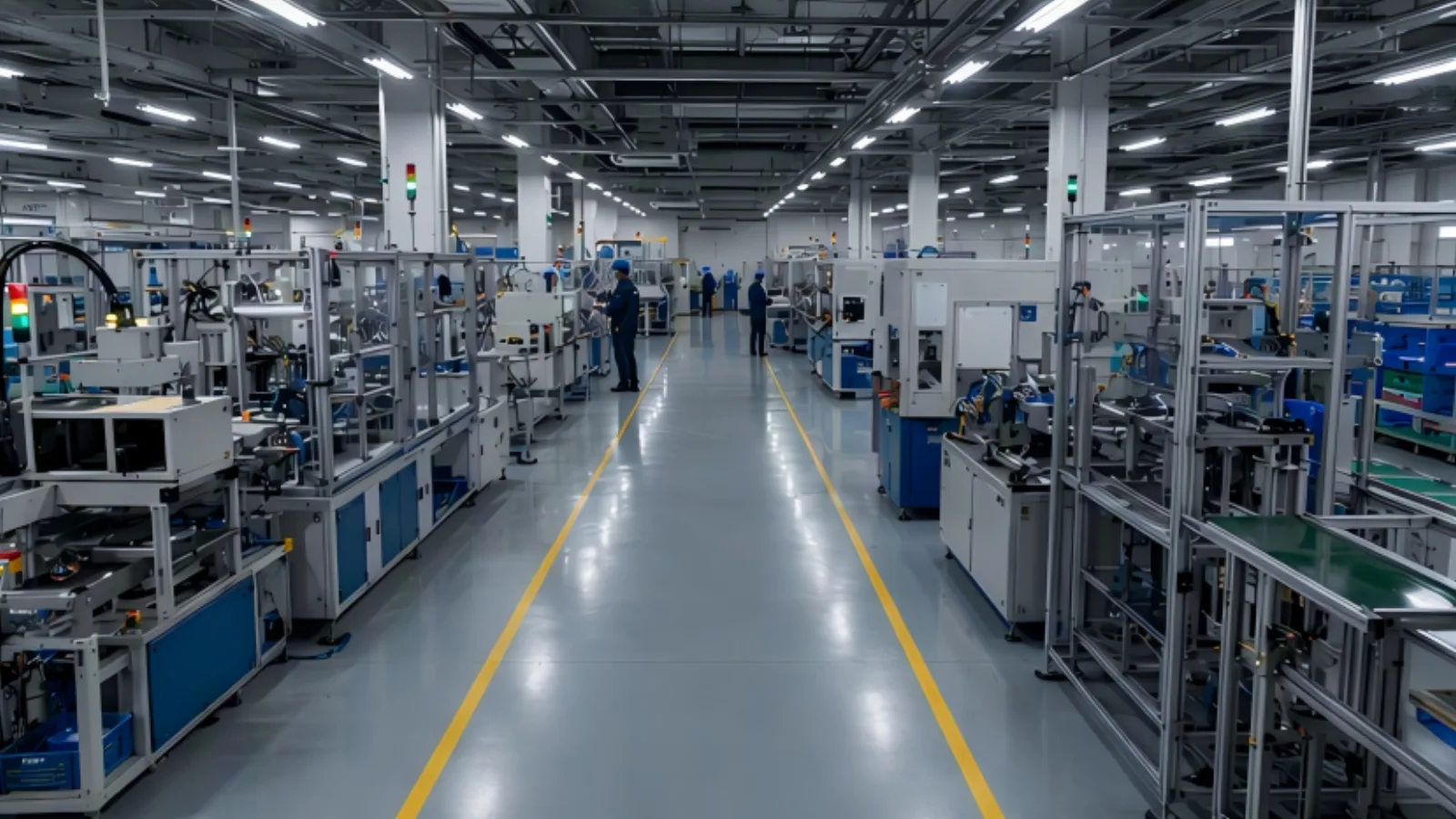

I. Ekipman Tanıtımı Otomotiv hava yastığı üretim hattı, parça tedarikinden ürün kalite yeterliliğine kadar tüm süreci kapsayan otomatik yükleme ünitesi, çok istasyonlu döner tabla, montaj presleme ünitesi, ateşleme test ünitesi, çevrimiçi inceleme ünitesi ve otomatik sınıflandırma mekanizmasından oluşur.
II. Solidot Çözümü Hat, hat tipi ve döner tabla bölümlerinden oluşan hibrit bir düzeni benimser. Aktüatörler hat boyunca dağıtılmıştır ve pnömatik borular uzundur, bu da pnömatik bileşenlerden yüksek esneklik ve hızlı tepki gerektirir. Ayrıca, çalıştırmanın tamamlanıp tamamlanmadığını doğrulamak için silindir konumları gibi gerçek zamanlı sinyallerin toplanması gerekir.
Bu gereksinimleri karşılamak için çözüm, aktüatörleri yerel olarak tahrik etmek üzere PROFINET aracılığıyla her pnömatik istasyona dağıtılmış olarak dağıtılan C3 Serisi valf adalarını kullanır ve pnömatik boru ve kablo düzenlerini büyük ölçüde basitleştirir. Sinyal alımı için bir IOL7A-1600B-M12, gerçek zamanlı olarak uzatma ve geri çekme konumu geri bildirimini toplamak üzere silindirlerdeki manyetik anahtarlara bağlanır; bir diğeri ise konveyöre gelen parçaları tespit etmek ve bir parçanın kavrama pozisyonunda olup olmadığını belirlemek için yükleme istasyonuna yerleştirilir. Her iki yardımcı birimden gelen sinyaller IOL7A-PN01B-8A ana birimi aracılığıyla toplanır ve ardından PLC'ye yüklenir.

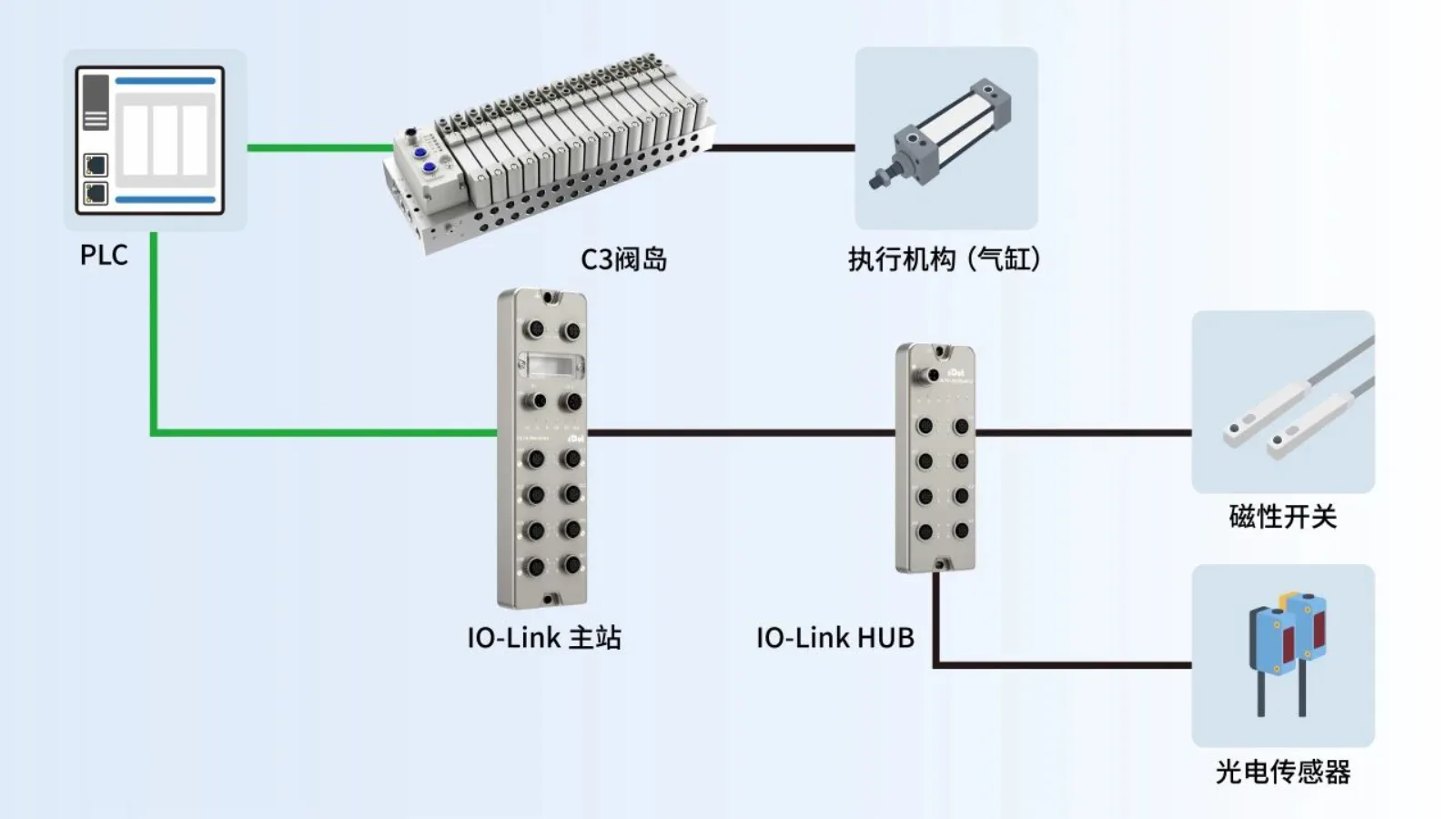

III. Sistem Mimarisi Kontrol Katmanı: Genel hat mantık planlamasından ve döngü koordinasyonundan sorumlu, temel kontrolör olarak Siemens S7‑1500 PLC. Ağ Katmanı: Hem C3 Serisi valf adaları hem de IOL7A-PN01B-8A, PROFINET aracılığıyla PLC'ye bağlanır ve istasyonlar arasında dağıtılır. Saha Uygulama Katmanı: C3 Serisi valf adaları, aktüatörleri tahrik etmek için pnömatik kaynakların yakınına kurulur; IOL7A-1600B-M12 üniteleri seçilen silindirlerin ve yükleme istasyonunun yakınına kurulur ve sinyaller ana cihaz aracılığıyla toplanır ve yüklenir.
IV. Başvuru Sonuçları
V. Solidot C3 Serisi Valf Adası ve IOL7A Serisi IO‑Link Bus I/O Modülleri C3 Valve Island: IP65 korumalı 24 adede kadar çift solenoid yapılandırmayı destekler; hızlı bakım için geçmeli valf tasarımına sahiptir; solenoid valf ömrü >50 milyon döngü; çevrimiçi ürün yazılımı yükseltmelerini destekler. IOL7A Serisi IO‑Link Veri Yolu G/Ç Modülleri: IO‑Link V1.1.3'e göre tasarlanmıştır, metal muhafaza, IP67 koruması; dijital ve analog türleri kapsar, iyi uyumluluk, basamaklandırmayı destekler; LED durum göstergeleri ve kanal düzeyinde koruma ve tanılama özellikleriyle donatılmıştır.
