Fotovoltaik yüzey işleme ekipmanı

Fotovoltaik endüstrisi, devlet tarafından teşvik edilen yeni bir enerji sektörüdür ve aynı zamanda devletin desteklemeye büyük önem verdiği, stratejik olarak gelişen endüstrilerin bir parçasını oluşturmaktadır. Devlet, fotovoltaik endüstrisi için bir dizi destekleyici politika uygulamaya koymuş, endüstri standartlarını oluştururken ve iyileştirirken gelişimini teşvik etmiş, böylece fotovoltaik endüstrisinin büyümesi için uygun bir politika ortamı yaratmıştır.

Islak süreç, güneş pili üretim sürecinin başlangıç ​​noktasıdır; Üretim yönündeki üreticilerden veya hammadde fabrikalarından elde edilen ham hücre levhaları yeni yolculuklarına burada başlıyor. Hücrenin üretim yaşam döngüsünün başlangıcı olan tekstüre gibi ıslak işlemler aynı zamanda tüm üretim sürecinde kontrol edilmesi en zor adımlar arasında yer alıyor. Tekstüre makinesinin ana işlevi, mekanik olarak hasar görmüş tabakayı çıkarmak, hücrenin yüzey alanını arttırmak, yüzey yansımasını azaltmak ve yüzey yağını ve yabancı maddeleri temizlemektir. Bu vaka çalışması, Shidian Technology'nin XB6 Serisi EtherCAT Protokol Dilim I/O'sunun fotovoltaik dokulandırma yükleme ve boşaltma ekipmanında uygulanmasına odaklanmaktadır.

Fotovoltaik dokulandırma yükleme ve boşaltma ekipmanının proses açıklaması

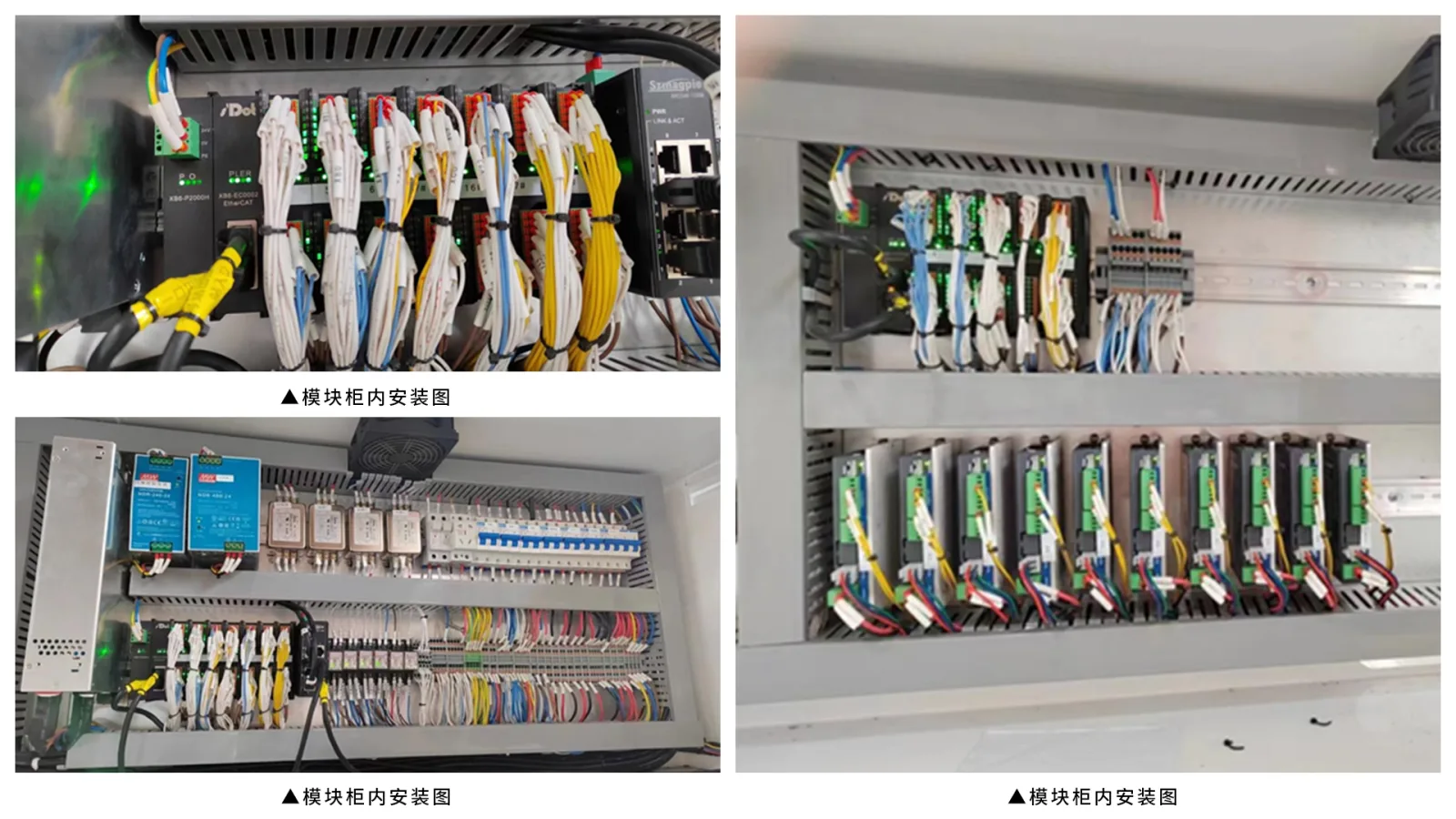

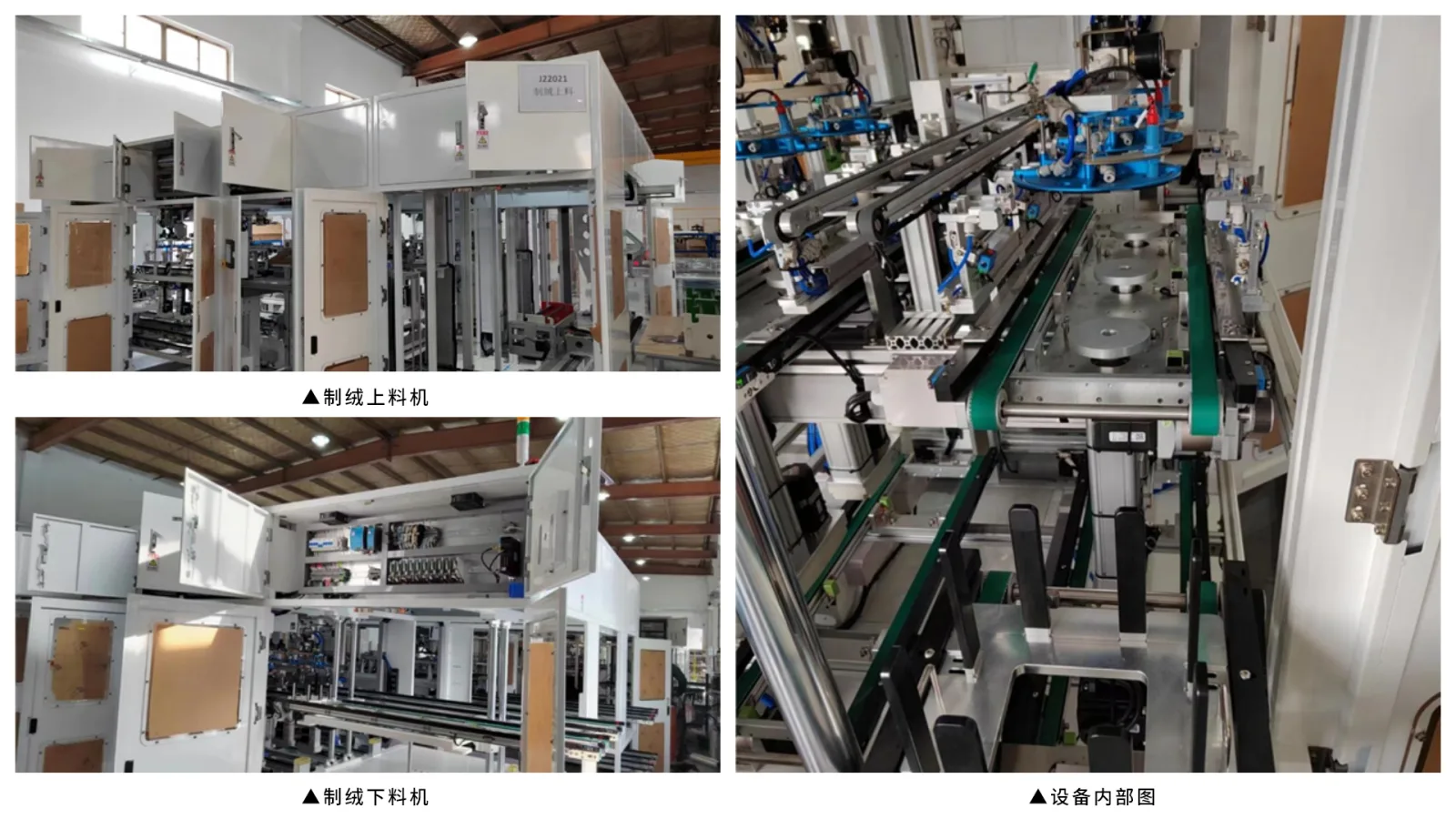

Operatörler ham maddeleri yükleme alanındaki belirlenen konumlara manuel olarak yükler, ardından bir AGV malzemeleri otomatik olarak alır ve bunları tekstüre besleyiciye taşır. Besleyici, mekanik hasar katmanının çıkarılması gibi özel işlemler için malzemeleri tekstüre makinesine aktarır. İşleme tamamlandıktan sonra malzemeler tekstüre boşaltıcı aracılığıyla boşaltılır ve AGV bunları ilgili konuma taşır. Yükleme/boşaltma makinesinin ana yapısı, silindirlerden, fotoelektrik anahtarlardan, yakınlık anahtarlarından vb. gelen çok sayıda sinyalin bulunduğu konveyör bantları, vantuz, sepet ve diğer mekanizmalardan oluşur. Çok sayıda sinyal ve dağınık kurulum konumları göz önüne alındığında, bu zorluğun üstesinden gelmek için XB6 Serisi Dilim I/O modülleri benimsendi. Cihazın çalışması sırasında, tüm sensör algılama sinyalleri XB6-3200A modülü tarafından toplanırken, silindirler gibi aktüatörlerden gelen sinyaller XB6-0032A modülü tarafından kontrol edilir ve bir Servo Motor, malzemeleri beslemek için konveyör bandını çalıştırır. Tekstüre besleyici 5 set XB6-EC Serisi modül kullanır ve tekstüre boşaltıcı 1 set XB6-EC modülü kullanır.

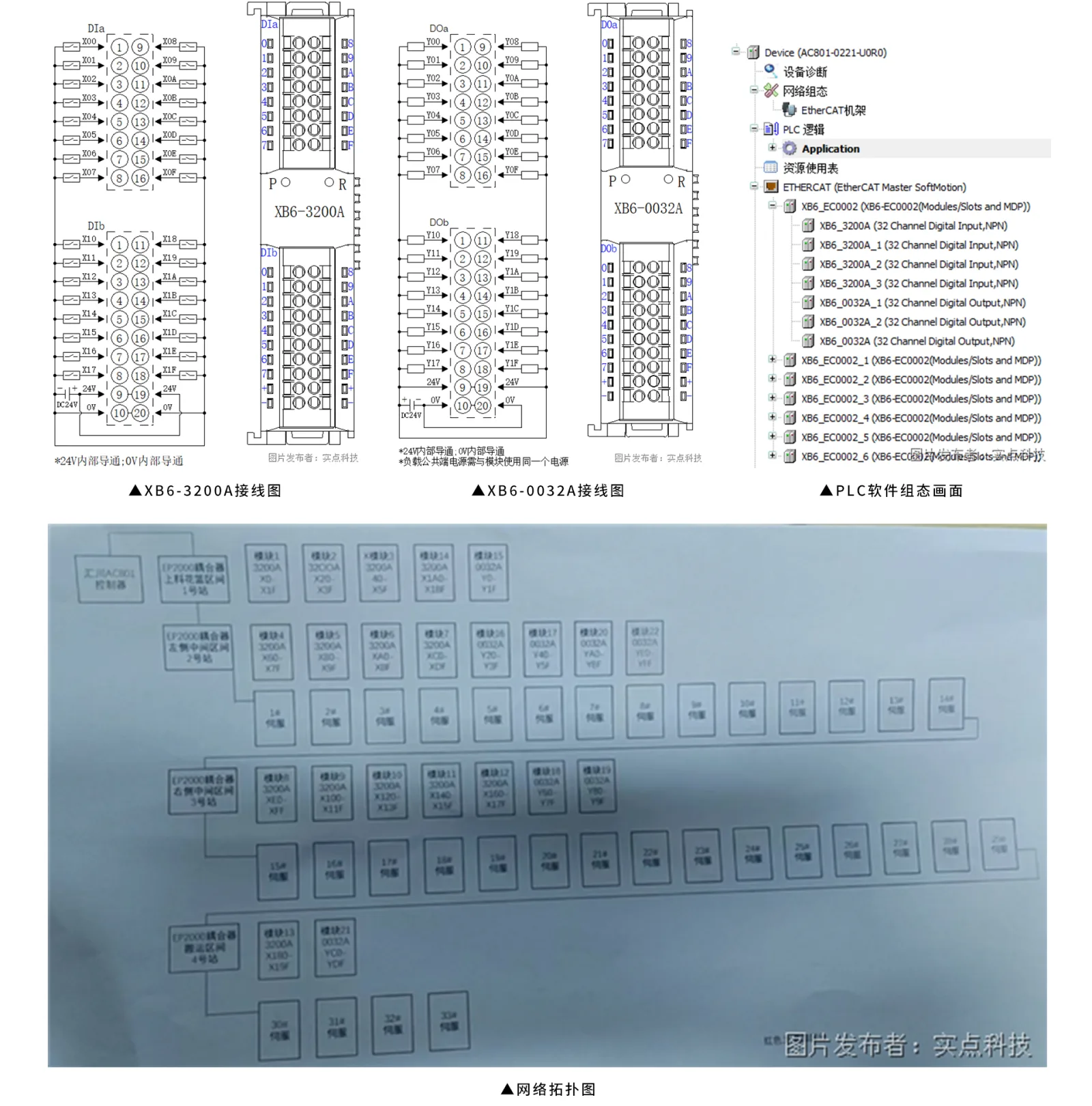

Realpoint Uzaktan G/Ç PLC Programı Yapılandırma Şeması

Modül bağlantı şeması

Realpoint Teknolojisi Uzaktan G/Ç Ürün Tanıtımı

Yukarıda açıklanan fotovoltaik tekstüre yükleme/boşaltma makinesi uygulamasında, taşıma bandından gelen fotoelektrik algılama sinyalleri, silindirlerden gelen konum sinyalleri ve vantuzlardan gelen algılama sinyalleri dahil olmak üzere çok sayıda sinyalin toplanması gerekir. Çok sayıda sinyal, dağınık kurulum konumlarıyla birleşince sıkıntılı bir noktaya dönüştü. Realpoint Technology'nin XB6 Serisi Slice uzaktan G/Ç'sini kullanmak yalnızca yukarıdaki sorunları çözmekle kalmadı, aynı zamanda benzersiz tasarımı sayesinde sahadaki çözüme aşağıdaki avantajları da getirdi:

*Kompakt boyut, kontrol kabini içinde yerden tasarruf sağlar

*Basit konfigürasyon, proje tasarım süresinden tasarruf

* Kolay kurulum ve kablolama, montaj süresini azaltır

*Müşterilere esnek uygulama çözümleri sunan modül modellerinin esnek kombinasyonu

*Çeşitli uygulama senaryolarına uygun, 32 I/O modülüne kadar genişletilebilir

Bağımsız olarak geliştirilmiş, profesyonel ve uzmanlaşmış. Realpoint Technology'nin uzak I/O modülleri, daha güvenilir performans ve daha zengin bir ürün yelpazesi sunarak tüm sektörlerdeki müşterilere mükemmel çözümler sunar.
