Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · logistics The application of Solidot's integrated I/O module in the logistics circular cross-belt sorting system
Çapraz bantlı lojistik ayrıştırma sistemi
logistics The application of Solidot's integrated I/O module in the logistics circular cross-belt sorting system alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini Bütünleşik uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; Bütünleşik uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

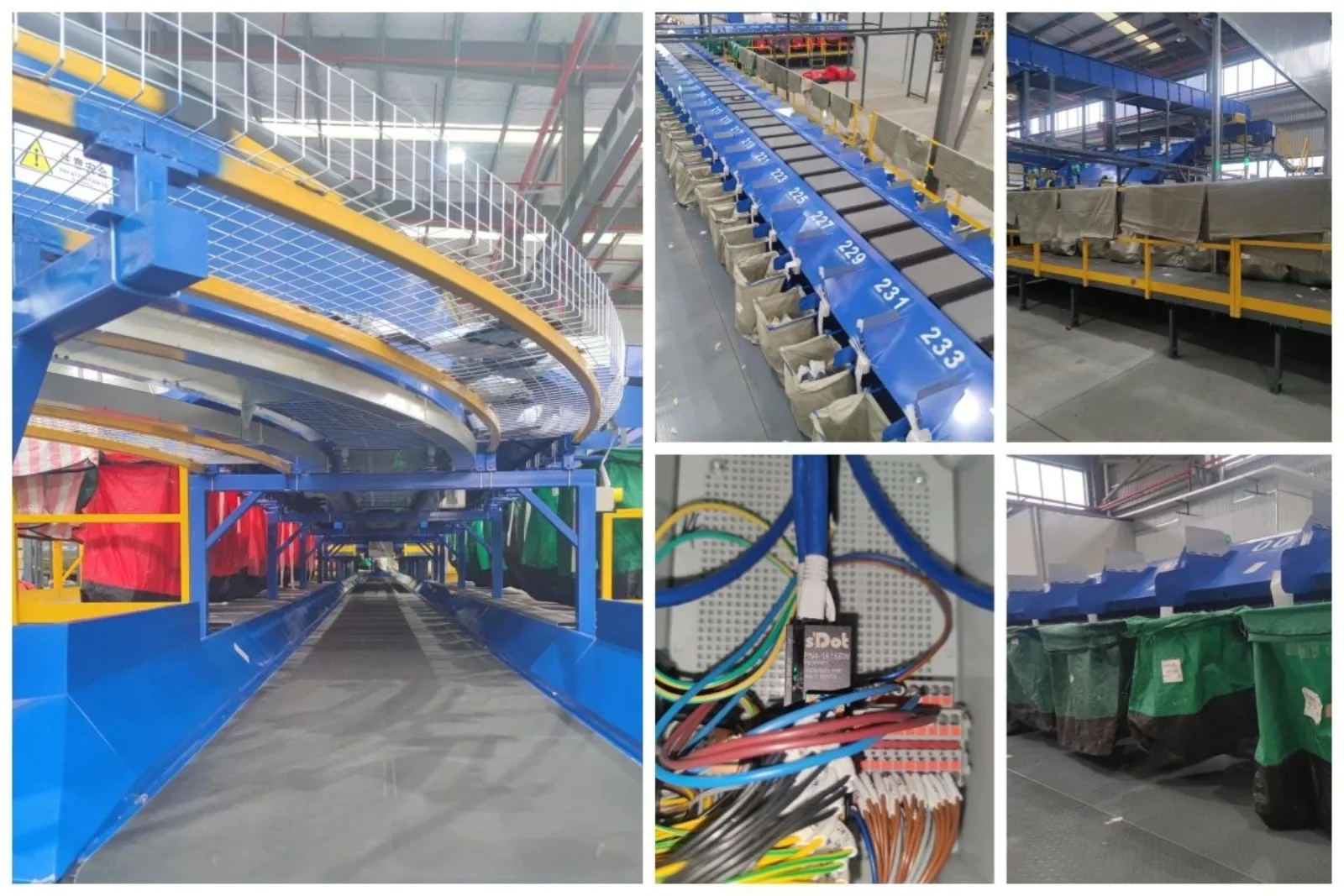

Dairesel çapraz bantlı sınıflandırma sistemi, verimli ve hassas bir lojistik otomasyon cihazıdır. Dairesel konveyörler ve tasnif arabaları ile işbirliği içinde çalışarak kolilerin taranması, ayrıştırılması ve paketlenmesi süreçlerini hızlı bir şekilde tamamlayabilmektedir. Bu sistem, yüksek verim, yüksek ayıklama doğruluğu ve güçlü esneklik ile karakterize edilir; bu da onu e-ticaret depolama ve ekspres transfer merkezleri gibi alanlarda yaygın olarak uygulanabilir hale getirerek lojistik verimliliğini önemli ölçüde artırır ve işçilik maliyetlerini azaltır.
1. Üretim Sürecine Giriş
Dairesel çapraz bantlı sınıflandırma sisteminin iş akışı: Tarama girişi – Otomatik sıralama – Torbalama
[Tarama Girişi] Paketler, tarama cihazının paket bilgilerini (varış yeri, boyutlar ve ağırlık gibi) otomatik olarak tanımladığı bir taşıma hattı yoluyla sıralama sistemine girer. Bu bilgiye dayanarak parseller sınıflandırılır ve veriler daha sonraki otomatik sıralamaya hazırlanmak üzere kontrol sistemine yüklenir.
[Otomatik Sıralama] Parseller, dairesel çapraz bantlı sınıflandırma sisteminin taşıma bandına yerleştirilir. Sistem, bandın dönüş yönünü ve hızını kontrol ederek paketleri önceden belirlenmiş sıralama kurallarına göre sıralar ve paketleri ilgili sınıflandırma çıkışlarına doğru bir şekilde teslim eder.
[Torbalama] Sınıflandırılan paketler, bir kanal yoluyla torbalama alanına girer, burada elle veya robotik bir kolla torbalanır ve mühürlenir ve son olarak çıkış sürecine girer.
2. G/Ç Modülü Uygulama Yöntemi
Bu sistem iletişim için PROFINET protokolünü kullanır. Genel G/Ç noktası dağılımı seyrektir ve toplam sayı nispeten düşüktür (genellikle 20 puandan az). Solidot'un entegre I/O modülü PN4-1616BW, tek bir modülle 16 dijital giriş ve 16 dijital çıkış sunarak sistemin giriş ve çıkış noktalarına yönelik ihtiyaçlarını birden fazla modül yığınına ihtiyaç duymadan karşılayarak alan kullanımını azaltır.
16 Dijital Giriş: Bazı kanallar, paket konumlarını gerçek zamanlı olarak tespit etmek için fotoelektrik sensörlerden sinyaller toplar (örneğin, tarama alanındaki tetikleme, ayırma çıkışındaki konum); bazı kanallar güvenlik sinyalleri alır (acil durdurma düğmeleri ve güvenlik kapısı durumları gibi); ve diğerleri sıralama komutları alır (örneğin, hedef şutlar ve paket önceliği).
16 Dijital Çıkış : Kontrol sisteminden gelen komutlara göre sinyaller çeşitli aktüatörlere gönderilir; Bazı çıkışlar yardımcı konveyör motorlarının çalıştırılmasını ve durdurulmasını kontrol eder ve tasnif arabası bantlarının yönünü değiştirir; diğerleri ise yardımcı sesli ve ışıklı alarmları ve arıza göstergelerini etkinleştirir veya devre dışı bırakır.

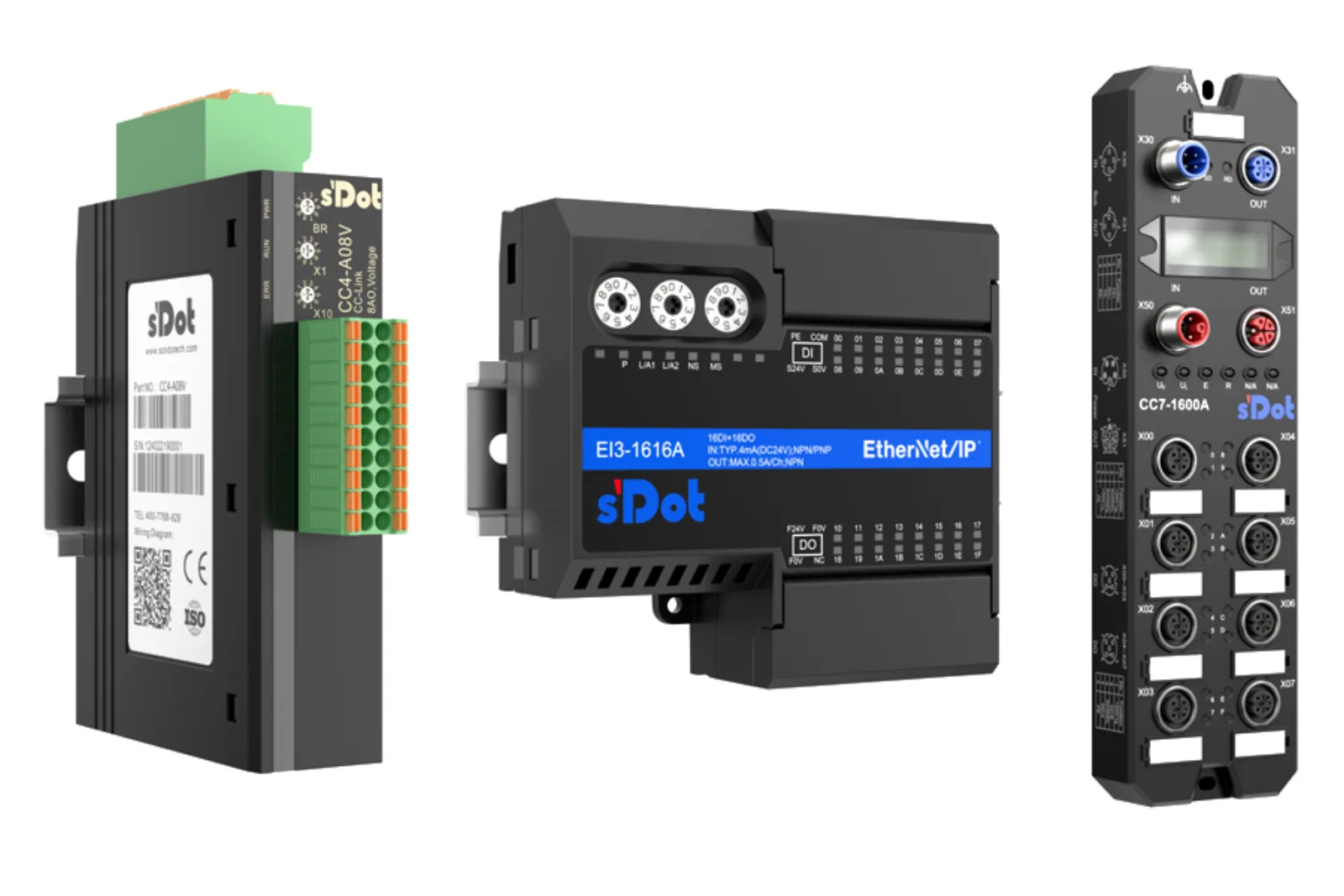

3. Solidot Entegre I/O Modül Serisi Ürünleri
Solidot'un entegre I/O modülleri birden fazla veri yolu protokolünü destekler, boyut olarak kompakttır, hızlıdır ve kablolaması kolaydır. Yüksek hızlı ARM ve özel ASIC ile donatılmış bu modüllerin yapılandırılması kolaydır ve basamaklandırılabilir. Dikey, yatay ve IP67 formlarında mevcut olmaları, onları çeşitli karmaşık üretim ortamlarına uygun hale getirir.
