Uygulama ihtiyacı
Uygulamanın I/O yoğunluğu, çevrim süresi, hareket veya proses gereksinimi, saha mesafeleri ve bakım beklentileri birlikte değerlendirilir. Böylece yalnızca ürün değil, çalışacak sistem sınırları tanımlanır.
Solidot · Water treatment The application of Solidot's remote I/O module XB6S in waste emulsified liquid treatment equipment
Atık emülsiyon arıtma ekipmanı
Water treatment The application of Solidot's remote I/O module XB6S in waste emulsified liquid treatment equipment alanındaki bu uygulama; saha kontrolü, güvenilir haberleşme ve sürdürülebilir devreye alma gereksinimlerini XB6S slice uzak I/O mimarisiyle ele alır.
Çözüm mimarisi
Önerilen yapı; XB6S slice uzak I/O bileşenlerini, makinenin mevcut kontrol altyapısı ve haberleşme protokolleriyle uyumlu olacak biçimde bir araya getirir. Kesin model ve modül seçimi saha verilerine göre yapılır.
ProControl nasıl destek olur?
ProControl; keşif ve I/O listesinden protokol seçimine, pano yerleşiminden devreye alma ve satış sonrası desteğe kadar çözümü Türkiye'deki proje şartlarına göre uyarlayabilir.
Resmî uygulama içeriği
Teknik detaylar, tablolar ve uygulama görselleri
Üretici kaynağındaki teknik akış ve görsel bilgiler eksiksiz biçimde aşağıda sunulmuştur.

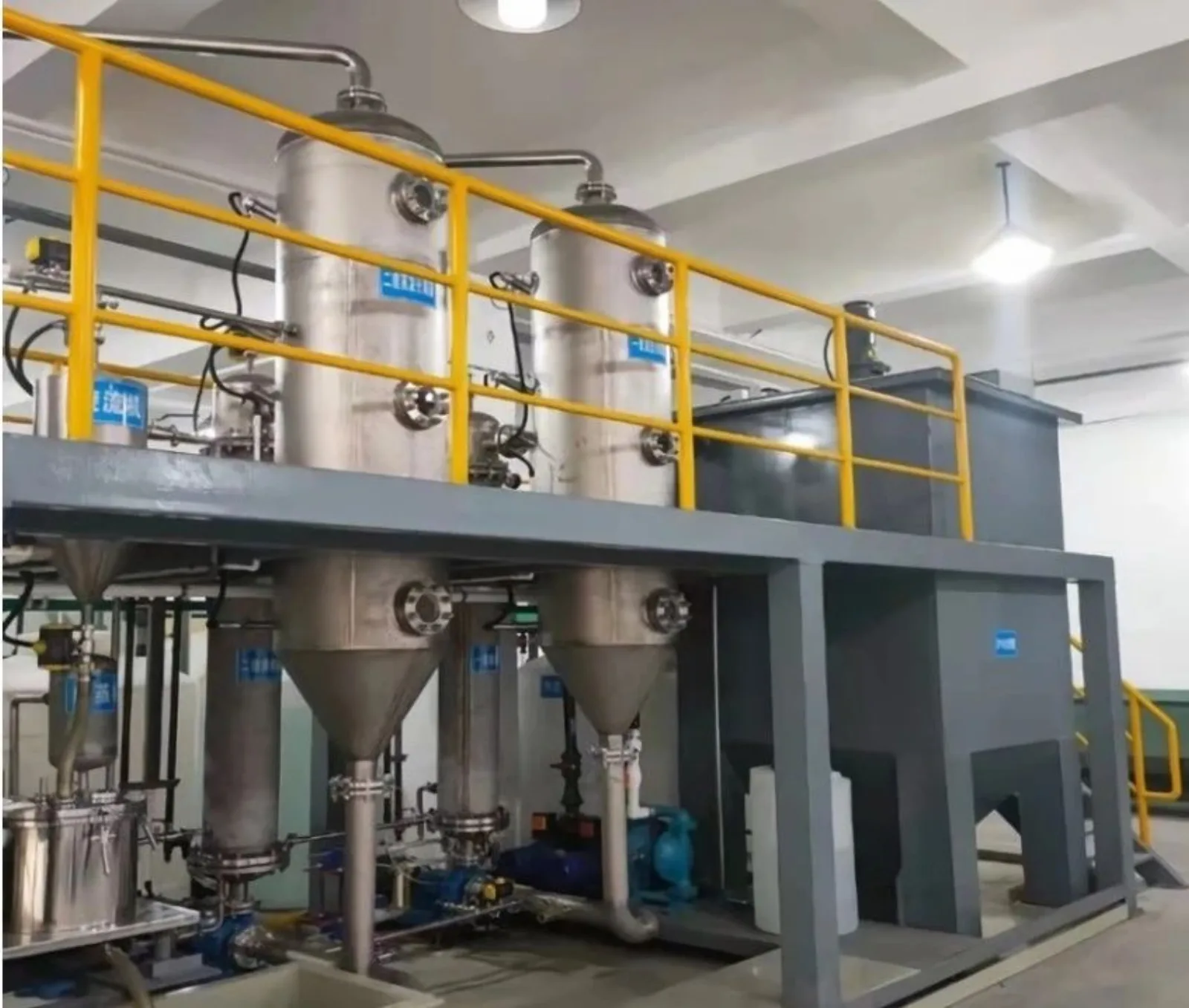

Atık emülsifiye edilmiş sıvı arıtma ekipmanı, atık emülsifiye edilmiş sıvıları yüksek sıcaklık ve yüksek basınç arıtma, gaz-sıvı ayırma ve yağ-su ayırma teknolojileri yoluyla verimli bir şekilde işleyen çevre dostu bir cihazdır. Bu ekipman, emülsiyondaki bazı uçucu gazların kaçmasına izin vermek için yüksek sıcaklık ve yüksek basınç ortamından yararlanır ve daha sonra yağ fazını su fazından tamamen ayırmak için fiziksel ayırma teknikleri kullanır. Yağ fazı yeniden kullanım için geri kazanılırken, arıtılmış su fazı deşarj standartlarını karşılıyor. Yüksek işleme verimliliği, yüksek kaynak geri kazanım oranları ve güçlü çevre koruması özellikleriyle işleme, metal imalatı ve otomotiv imalatı gibi endüstrilerde yaygın olarak uygulanır.
Bu durumda kullanılan Solidot ürünleri arasında XB6S-PN2002, XB6S-3200, XB6S-0032B, XB6S-A80I, XB6S-A08I yer alıyor.
I. Üretim Sürecine Genel Bakış
Atık emülsifiye edilmiş sıvı arıtma ekipmanının iş akışı şöyledir: Besleme → Yüksek sıcaklıkta yüksek basınçlı arıtma → Gaz-sıvı ayırma → Yağ-su ayırma → Yağ geri kazanımı → Su arıtma ve deşarj.
[Besleniyor]
Ön arıtmanın ardından atık emülsiyon haline getirilmiş sıvı, bir pompalama sistemi aracılığıyla yüksek sıcaklıklı sıkıştırma ünitesine girer.
[Yüksek Sıcaklık Yüksek Basınç Tedavisi]
Yüksek sıcaklık ve yüksek basınç ortamında, emülsiyondaki nem ve solventler gibi bazı uçucu bileşenler kısmen buharlaşarak bir gaz-sıvı karışımı oluşturur.
[Gaz-sıvı Ayırma]
Gaz-sıvı karışımı, basınç ayarının gaz ve sıvının ön ayrımını sağladığı ayırma tankına girer. Gaz, geri kazanım veya zararsız arıtma için yoğunlaştırılır.
[Yağ-su Ayırma]
Geriye kalan sıvı, yağ fazını su fazından tamamen ayırmak için yoğunluk farklarından ve santrifüj tekniklerinden yararlanılarak yağ-su ayırma ünitesine girer.
[Yağ Geri Kazanımı ve Su Arıtma]
Ayrılan yağ fazı yeniden kullanılmak üzere bir depolama tankına taşınırken, su fazı su arıtma sistemine girerek nötralizasyon, filtrasyon ve diğer işlemlerden geçirilerek standartlara uygun şekilde deşarj edilmektedir.
II. G/Ç Modüllerinin Uygulanması

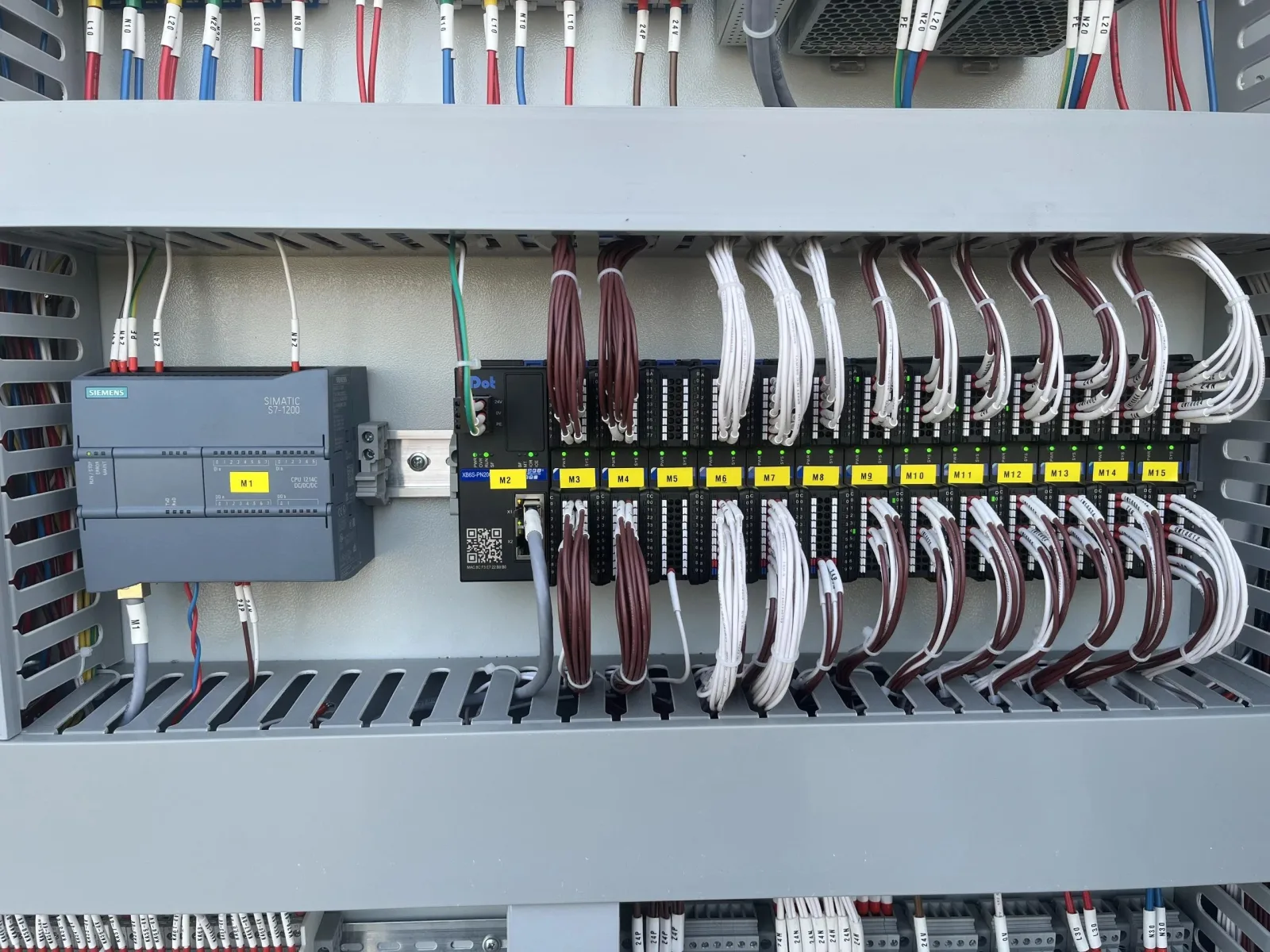

Ekipman, XB6S-3200 / XB6S-0032B dijital giriş/çıkış modülleri ve XB6S-PN2002 üzerinden PROFINET protokol bağdaştırıcısı aracılığıyla PLC'ye bağlanan analog giriş/çıkış modülleri XB6S-A80I / XB6S-A08I ile PROFINET veri yolu protokol iletişimini kullanır.
XB6S-3200 / XB6S-0032B modülleri, besleme pompasının başlatılması/durdurulması ve gaz-sıvı ayırma tankı egzoz valfinin açılması/kapanması gibi cihazlardan anahtar sinyallerini toplar/çıkışlar. XB6S-A80I / XB6S-A08I modülleri, prosesteki çeşitli sensörlerden gelen akım sinyallerini toplar/çıkışlayarak dolaylı olarak sıcaklık, basınç, sıvı seviyesi ve akış hızı gibi proses parametreleri hakkında bilgi elde eder. Sinerji içinde çalışırlar, ekipmanın gerçek zamanlı izlenmesine olanak tanır, kontrol sisteminde karar verme için bir temel sağlar ve aktüatör eylemlerini yönlendirmek için PLC talimatlarına göre sinyaller iletirler.
Müşterinin mevcut veri yolu I/O çözümleriyle karşılaştırıldığında Solidot'un XB6S serisi uzak I/O modülleri daha güvenilirdir ve daha güçlü anti-parazit özelliklerine sahiptir. Ek olarak, kullanıcı dostu kablolama yöntemleri ve uygun konfigürasyon işlemleri, veri yolu I/O'nun dağıtım döngüsünü kısaltır ve müşterinin projesinin hızlı bir şekilde uygulanmasını sağlar.

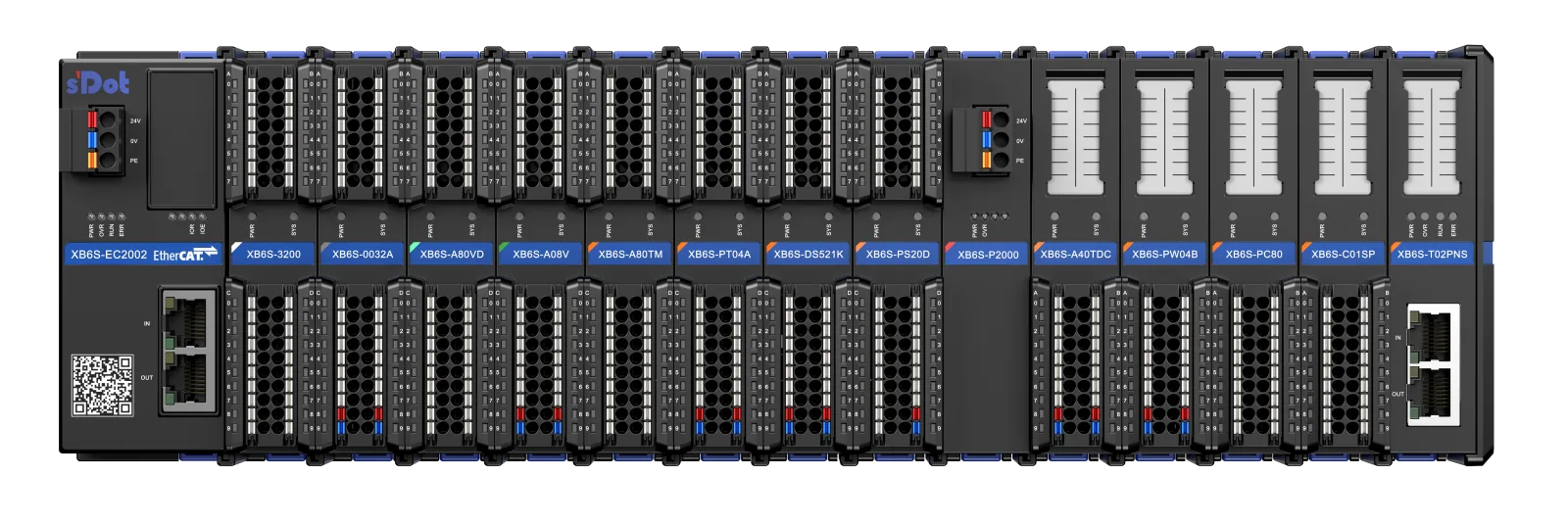

III. Yüksek Güvenilirliğe Sahip Uzak G/Ç Modülü - XB6S Serisi Ürünler
Solidot'un XB6S serisi uzak I/O modülleri, birden fazla veri yolu protokolüyle uyumludur ve hareket kontrolü ve sıcaklık edinimi için işlev modülleri içerir. Ürünler, bağlantının kesilmesini önlemek için güçlü anti-parazit yetenekleri sergileyen sıkı EMC testlerinden geçmiştir; teşhisleri, alarmları ve anormal günlük kayıtlarını destekleyerek akıllı geri bildirim ve kullanım kolaylığı sağlarlar.
