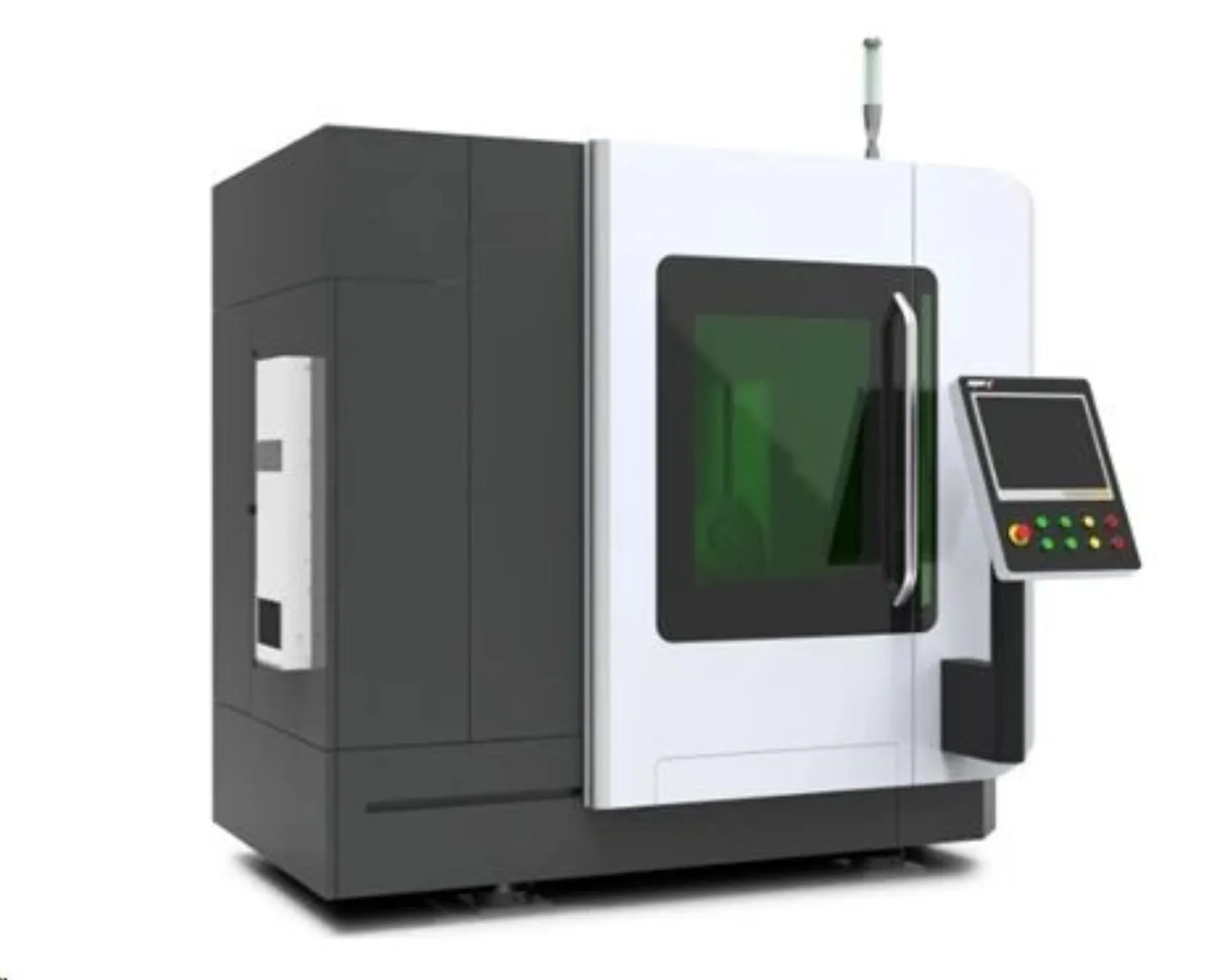

Beş eksenli lazer işleme merkezi, otomotiv imalat endüstrisinde, özellikle de yüksek mukavemetli yapısal bileşenlerde yaygın olarak uygulanan, karmaşık kavisli yüzeyleri kesmek için kullanılan bir lazer işleme cihazıdır. Kalıplara ihtiyaç duymadan çalışır, maliyeti düşüktür, verimliliği yüksektir ve otomotiv parçalarının üretim döngüsünü önemli ölçüde kısaltır. Ek olarak, beş eksenli lazer işleme merkezleri havacılık, kalıp işleme ve 3C elektronik alanlarında da uygulama alanı bulmuştur.
Beş eksenli lazer işleme merkezi, malzemeleri eritmek, buharlaştırmak veya kesmek için yüksek enerjili bir lazer ışınını kullanarak, bağımsız olarak kontrol edilen beş eksenin koordineli hareketi yoluyla beş serbestlik derecesine ulaşır. Temel kontrol teknolojisi, lazer ışınının önceden ayarlanmış yörünge boyunca hassas bir şekilde hareket edebilmesini sağlamak için her eksenin konumu ve hızının gerçek zamanlı ayarlanmasını içerir.
I. İş Akışının İşlenmesi
[CNC Programlama ve Yol Planlama]
3D modele dayanarak, lazer kafasının bileşenleri optimum geliş açısında ve sabit odak uzaklığında işlemesini sağlamak için beş eksenli bir işbirlikçi işleme yolu oluşturulur.
【Beş Eksenli Koordineli Hareket】
Doğrusal eksenler lazer kafasının uzaysal konumunu kontrol ederken, döner eksenler ışın açısını ayarlar.
[Lazer İşleme Süreci]
Lazer jeneratörü, optik cihazlardan geçtikten sonra bir ışık noktası oluşturan yüksek enerjili bir ışık huzmesi üretir. Bu arada görsel ve kızılötesi sensörler, işlem durumunu izleyerek gücü dinamik olarak ayarlar.
II. G/Ç Modüllerinin Uygulanması
Beş eksenli lazer işleme merkezinde, tek bir kenetleme kurulumunda birden fazla karmaşık yüzeyin yüksek hızda işlenmesini sağlamak için hata telafisi, dinamik eşleştirme, odak kayması ve ışık hızı bakımı gibi temel kontrol unsurları önemlidir ve istikrarlı ve verimli iletişim güvencesi gerektirir. Bu nedenle, seri iletişim modüllerinin çok yönlülüğünü sağlarken parazit direncini artırmak ve I/O'nun operasyonel bağlantısını sürdürmek için müşteri, sonuçta Solidot'un XB6S serisi ürünlerini seçti. Şu anda müşteri, birden fazla işlem merkezi projesini başarıyla teslim etmiştir ve I/O sistemi operasyonel olarak istikrarlıdır ve müşterilerden güçlü bir takdir görmektedir.

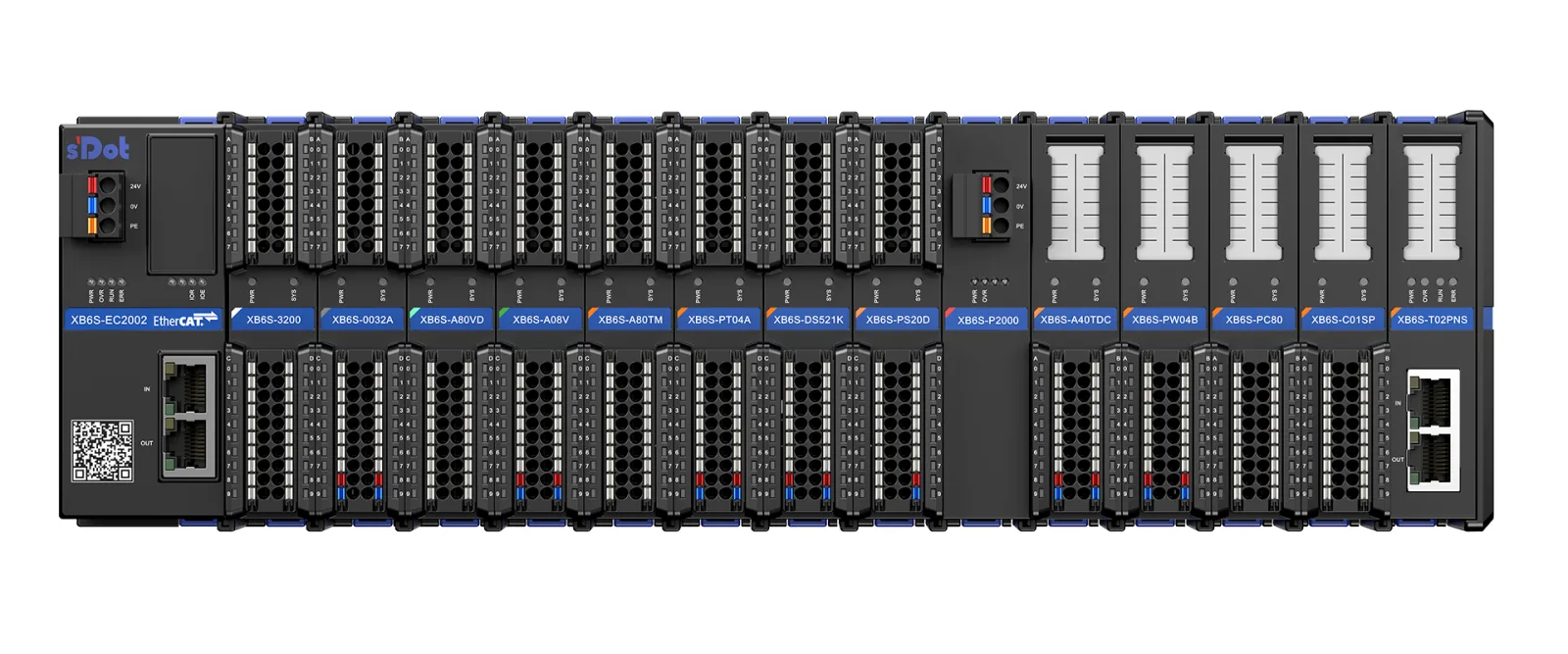

Bu işlem merkezi, EtherCAT veri yolu protokolünü kullanır ve Solidot'un uzak G/Ç modülleriyle donatılmıştır: EtherCAT bağlayıcı XB6S-EC2002, seri iletişim modülü XB6S-C01SP, 32 kanallı dijital giriş modülü XB6S-3200 ve 32 kanallı dijital çıkış modülü XB6S-0032B'nin yanı sıra 4 kanallı analog voltaj giriş modülü XB6S-A40V, 4 kanallı analog voltaj çıkış modülü XB6S-A04V ve 4 kanallı sıcaklık toplama modülü XB6S-A40TM.
Dijital giriş/çıkış modülleri, algılama, gösterge ışıkları, düğmeler, limit anahtarları ve daha fazlası için sinyal alımı ve iletişimden sorumludur. Analog voltaj giriş/çıkış modülleri, voltajla ilgili cihazlarla iletişimden sorumludur. XB6S-C01SP, lazer kontrol kartıyla normal iletişimi sürdürerek ilgili komutların doğru şekilde iletilmesini sağlarken, XB6S-A40TM ilgili sıcaklık verilerini toplayarak sıcaklığın önceden ayarlanan aralığı aşıp aşmadığına ilişkin geri bildirim sağlamakla görevlendirilir.
III. Son Derece Güvenilir Uzaktan G/Ç Modülleri - XB6S Serisi Ürünler
Solidot'un XB6S serisi uzak I/O modülleri çeşitli veri yolu protokolleriyle uyumludur ve hareket kontrolü, sıcaklık kazanımı ve daha fazlası için işlev modülleri içerir. Ürünler, olağanüstü anti-parazit özellikleri sunan ve bağlantı kesintilerini önleyen sıkı EMC testlerinden geçmiştir. Tanılamayı, alarmları, anormal günlük kaydını ve akıllı geri bildirimi destekleyerek kullanıcı dostu hale getirirler.
Bu içerik, üreticinin yayımladığı Machining The application of Solidot's remote I/O modules in five-axis laser processing centers Learn more → uygulamasından teknik kapsam korunarak ProControl anlatımıyla hazırlanmıştır. Resmî üretici kaynağını görüntüleyin.
