Operatör arayüzü
Ekran: 4,3 inç 16:9 · Çözünürlük: 480 × 272
Samkoon HMI + PLC

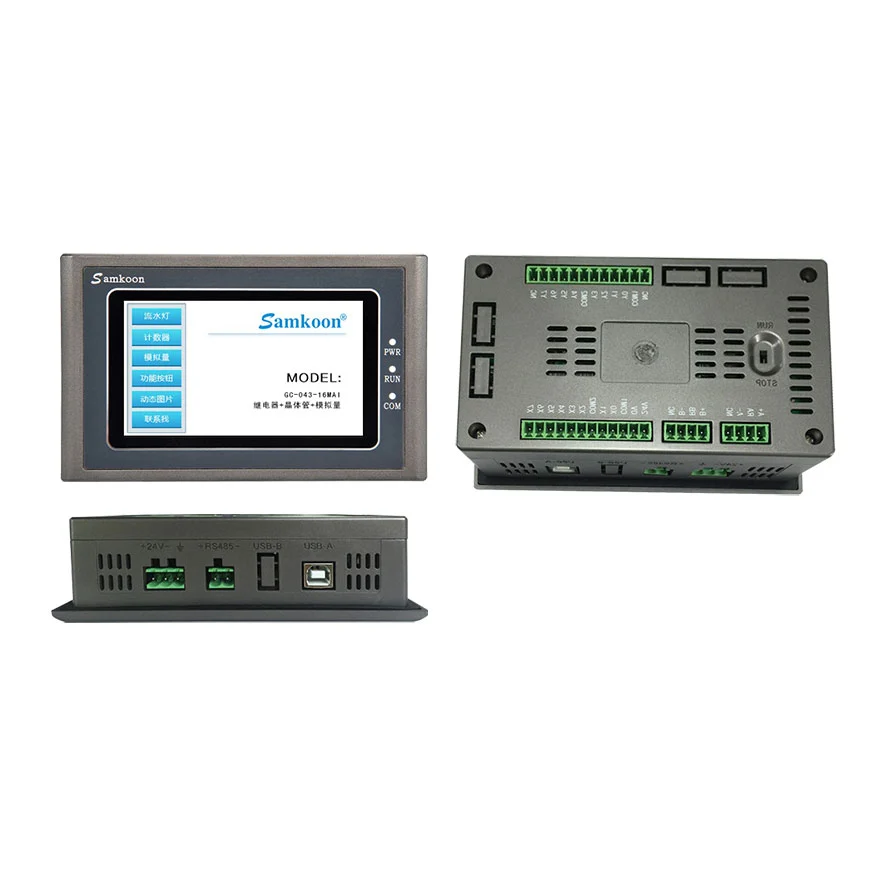

Samkoon GC-043-16M-C
Ekran: 4,3 inç 16:9 · Dijital giriş: 8 kanal, dahil 2 Yüksek hızlı Sayım giriş · Çıkış: 4 kanal
Samkoon GC-043-16M-C, ekran, PLC ve I/O işlevlerini birleştiren GC entegre kontrolörleri kapsamında operatör arayüzü, kontrol mantığı ve saha I/O'sunu birleştirir. Ana ünitedeki işlevler ile genişleme ihtiyaçları makine tasarımı için ayrı ayrı gösterilir.
Ekran boyutu4,3 inç 16:9
Çözünürlük480 × 272
Dijital giriş8 kanal, dahil 2 Yüksek hızlı Sayım giriş
Dijital çıkış8 kanal
Röle çıkışı4 kanal
Transistör çıkışı4 kanal, dahil 2 Yüksek hızlı Darbe çıkış
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Ana ünite saha I/O'su
Dijital giriş: 8 kanal, dahil 2 Yüksek hızlı Sayım giriş · Röle çıkışı: 4 kanal · Transistör çıkışı: 4 kanal, dahil 2 Yüksek hızlı Darbe çıkış
Hızlı ve analog işlevler
Sayım, darbe, sıcaklık ve analog gereksinimlerini yayımlanmış seçeneklerle eşleştirin.
Bağlantı ve genişleme
Malzeme listesini kesinleştirmeden önce haberleşmeyi ve eklenti genişlemelerini planlayın.
Sistem mimarisi
Arayüzü, ana I/O'yu ve genişlemeyi ayırın
Bu ayrım, isteğe bağlı işlevlerin ana ünite üzerinde hazır bulunduğu izlenimini önler.
Operatör arayüzüEkran: 4,3 inç 16:9 · Çözünürlük: 480 × 272
Ana kontrol ünitesiDijital giriş: 8 kanal, dahil 2 Yüksek hızlı Sayım giriş · Röle çıkışı: 4 kanal · Transistör çıkışı: 4 kanal, dahil 2 Yüksek hızlı Darbe çıkış
Genişleme ve haberleşmeİsteğe bağlı I/O, ağ ve devreye alma arayüzleri
Ölçüler ve panel kesimi
Panel işlemesini ve klemens erişimini planlarken resmî teknik çizimi nominal katalog değerleriyle birlikte değerlendirin.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 4,3 inç 16:9 |
|---|---|
| Çözünürlük | 480 × 272 |
| Dış ölçüler | 150 × 93 × 43,5 mm |
| Panel kesimi | 141 × 84 mm |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Arka aydınlatma | LED |
| Parlaklık | 400 cd/m² |
| Ağırlık | 200 g |
| Gövde malzemesi | ABS+PC mühendislik plastiği |
Sistem ve sertifikalar
| İşlemci | ARM9 200 MHz |
|---|---|
| Bellek | 128 MB Flash + 64 MB DDR |
| Koruma sınıfı | IP65 ön panel |
| ESD dayanımı | Seviye 3 ±6 kV |
| FCC | Sınıf A |
| CE | EN 55032 / EN 55035 |
I/O ve kontrol
| Dijital giriş | 8 kanal, dahil 2 Yüksek hızlı Sayım giriş |
|---|---|
| Dijital çıkış | 8 kanal |
| Röle çıkışı | 4 kanal |
| Transistör çıkışı | 4 kanal, dahil 2 Yüksek hızlı Darbe çıkış |
Haberleşme ve besleme
| USB | Var |
|---|---|
| Ayrı PLC haberleşme portu | Yok |
| HMI haberleşme portu | 1 × RS485 |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | 0 °C – 55 °C, donmasız |
|---|---|
| Programlama yazılımı | SATOOL 6.1 |
| Çalışma nemi | 5% – 95% RH, yoğuşmasız |
Diğer teknik bilgiler
| Güç tüketimi | 5 W |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Kompakt makine kontrolü
Kanal yapısı doğrulandıktan sonra arayüz, kontrol ve saha I/O'sunu birleştiren projeler.
OEM operatör panoları
Tek bir HMI + PLC mühendislik akışı etrafında tasarlanan makine panoları.
Sayım ve konumlama görevleri
Sayıcı veya darbe gereksinimleri tam varyantın yayımlanmış sınırları içinde kalan uygulamalar.
Genişleyebilir kontrol istasyonları
Gelecekteki dijital, analog veya sıcaklık genişlemesi devreye alma öncesinde planlanan panolar.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
| Model | Ekran | Dijital giriş | Çıkış yapısı |
|---|---|---|---|
| GC-043-16M-Cİncelenen model | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayım giriş | 8 kanal |
| GC-043-16M2AI-C | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayım giriş | 8 kanal, dahil 4 Röle çıkış ve 4 Transistör çıkış |
| GC-070-24M-C | 7 inç (16:9) | 8 kanal | 16 transistör çıkışı |
| GC-043-16M4AI-C | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayıcı | 8 kanal, dahil 4 Röle çıkış ve 4 Transistör çıkış |
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Ana ünitede hangi I/O bulunur?
Dijital giriş: 8 kanal, dahil 2 Yüksek hızlı Sayım giriş · Röle çıkışı: 4 kanal · Transistör çıkışı: 4 kanal, dahil 2 Yüksek hızlı Darbe çıkış
Hangi hızlı veya analog işlevler belirtilmiş?
Bu işlevler güncel model kaydı ve proje gereksinimiyle birlikte doğrulanmalıdır.
Ünite genişletilebilir mi?
Genişleme uyumluluğu ana cihaz, eklenti modülü ve donanım revizyonuyla birlikte teyit edilmelidir.
Hangi yazılım ve haberleşme kullanılır?
Yazılım: SATOOL 6.1
Resmî ürün kayıtları
Resmî İngilizce katalog kaydı — Samkoon resmî İngilizce kataloğunda yayımlanır; nihai seçimden önce yaşam döngüsü ve bulunabilirliği ProControl ile teyit edin.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon İngilizce ürün kataloğu
