Operatör arayüzü
Ekran: 7 inç (16:9) · Çözünürlük: 800 × 480 piksel
Samkoon HMI + PLC
Samkoon GC-070-24M-C
Ekran: 7 inç (16:9) · Dijital giriş: 8 kanal · Çıkış: 16 transistör çıkışı
Samkoon GC-070-24M-C, ekran, PLC ve I/O işlevlerini birleştiren GC entegre kontrolörleri kapsamında operatör arayüzü, kontrol mantığı ve saha I/O'sunu birleştirir. Ana ünitedeki işlevler ile genişleme ihtiyaçları makine tasarımı için ayrı ayrı gösterilir.
Ekran boyutu7 inç (16:9)
Çözünürlük800 × 480 piksel
Dijital giriş8 kanal
Dijital çıkış16 transistör çıkışı
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
Ana ünite saha I/O'su
Dijital giriş: 8 kanal
Hızlı ve analog işlevler
Hızlı sayıcı: 2 kanal · Darbe çıkışı: 2 kanal
Bağlantı ve genişleme
Malzeme listesini kesinleştirmeden önce haberleşmeyi ve eklenti genişlemelerini planlayın.
Sistem mimarisi
Arayüzü, ana I/O'yu ve genişlemeyi ayırın
Bu ayrım, isteğe bağlı işlevlerin ana ünite üzerinde hazır bulunduğu izlenimini önler.
Operatör arayüzüEkran: 7 inç (16:9) · Çözünürlük: 800 × 480 piksel
Ana kontrol ünitesiDijital giriş: 8 kanal
Genişleme ve haberleşmeİsteğe bağlı I/O, ağ ve devreye alma arayüzleri

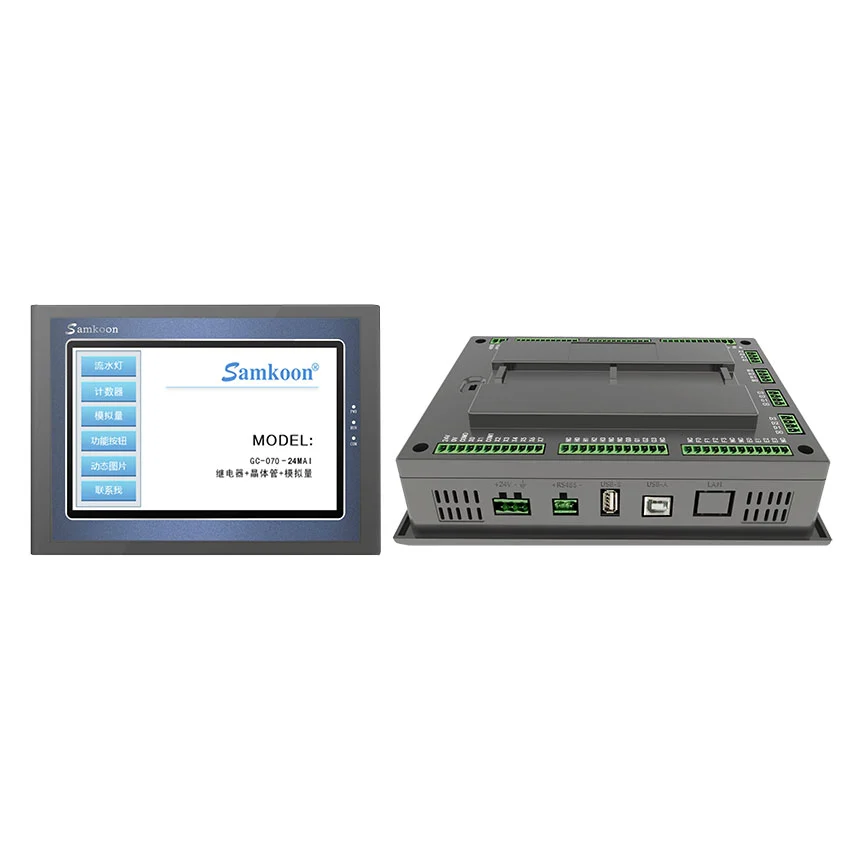

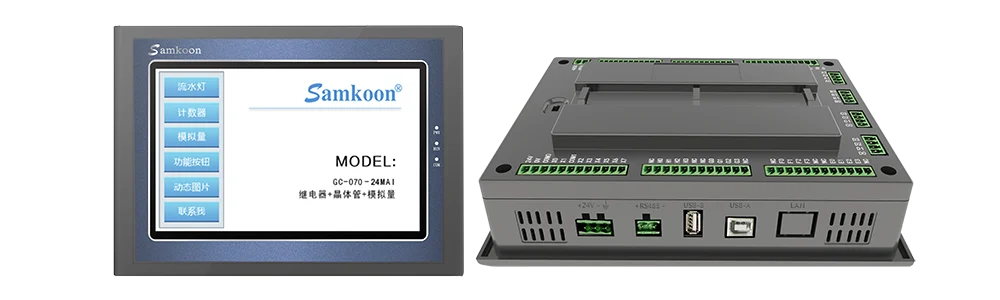

Ürünü her yönden inceleyin
Pano yerleşimini planlamadan önce ön paneli, arka I/O düzenini ve bağlantı yüzünü birlikte inceleyin.

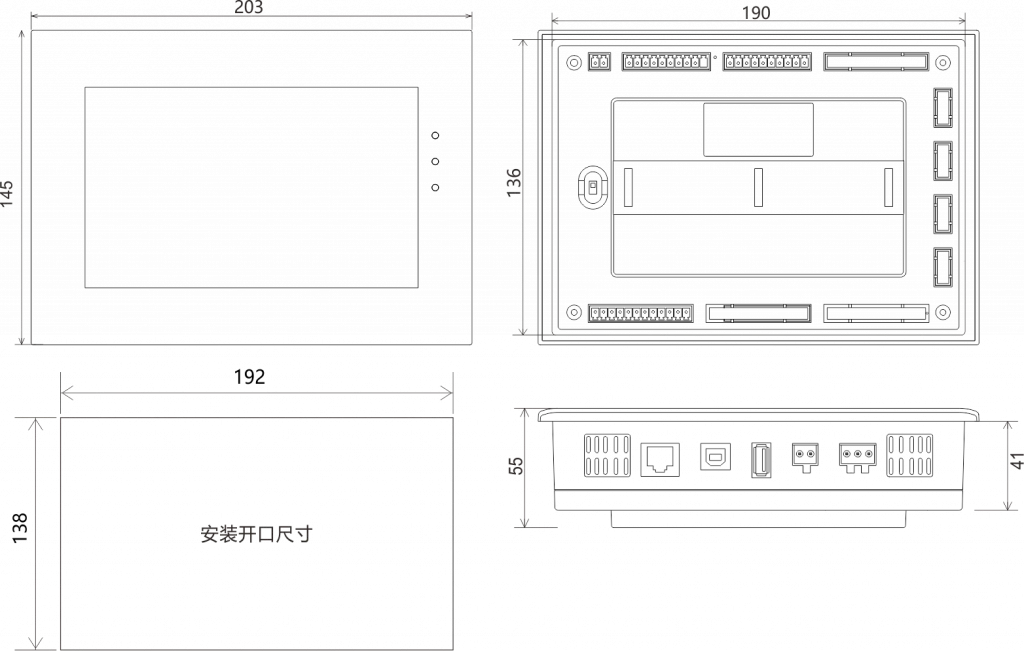

Ölçüler, montaj ve bağlantılar
Pano yerleşimini, montaj açıklıklarını ve klemens erişimini resmî teknik çizim üzerinden planlayın.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 7 inç (16:9) |
|---|---|
| Çözünürlük | 800 × 480 piksel |
| Dış ölçüler | 203 × 145 × 55 mm |
| Ağırlık | 700 g |
| Gövde malzemesi | ABS + PC mühendislik plastiği |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Renk | 262K |
| Arka aydınlatma | LED |
| Kontrast | 400:1 |
| Parlaklık | 450 cd/m² |
Sistem ve sertifikalar
| İşlemci | ARM9 300 MHz |
|---|---|
| Bellek | 128 MB Flash + 64 MB DDR |
| ESD dayanımı | Seviye 3, ±6 kV |
| FCC | Sınıf A |
| CE | EN 55032 / EN 55035 |
I/O ve kontrol
| Dijital giriş | 8 kanal |
|---|---|
| Dijital çıkış | 16 transistör çıkışı |
| Yüksek hızlı sayıcı | 2 kanal |
| Yüksek hızlı darbe çıkışı | 2 kanal |
Ortam koşulları ve yazılım
| Programlama yazılımı | SATOOL 6.1 |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Kompakt makine kontrolü
Kanal yapısı doğrulandıktan sonra arayüz, kontrol ve saha I/O'sunu birleştiren projeler.
OEM operatör panoları
Tek bir HMI + PLC mühendislik akışı etrafında tasarlanan makine panoları.
Sayım ve konumlama görevleri
Sayıcı veya darbe gereksinimleri tam varyantın yayımlanmış sınırları içinde kalan uygulamalar.
Genişleyebilir kontrol istasyonları
Gelecekteki dijital, analog veya sıcaklık genişlemesi devreye alma öncesinde planlanan panolar.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
| Model | Ekran | Dijital giriş | Çıkış yapısı |
|---|---|---|---|
| GC-070-24M-Cİncelenen model | 7 inç (16:9) | 8 kanal | 16 transistör çıkışı |
| GC-043-16M-C | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayım giriş | 8 kanal |
| GC-043-16M2AI-C | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayım giriş | 8 kanal, dahil 4 Röle çıkış ve 4 Transistör çıkış |
| GC-043-16M4AI-C | 4,3 inç 16:9 | 8 kanal, dahil 2 Yüksek hızlı Sayıcı | 8 kanal, dahil 4 Röle çıkış ve 4 Transistör çıkış |
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Ana ünitede hangi I/O bulunur?
Dijital giriş: 8 kanal
Hangi hızlı veya analog işlevler belirtilmiş?
Hızlı sayıcı: 2 kanal · Darbe: 2 kanal
Ünite genişletilebilir mi?
Genişleme uyumluluğu ana cihaz, eklenti modülü ve donanım revizyonuyla birlikte teyit edilmelidir.
Hangi yazılım ve haberleşme kullanılır?
Yazılım: SATOOL 6.1
Resmî ürün kayıtları
Resmî İngilizce katalog kaydı — Samkoon resmî İngilizce kataloğunda yayımlanır; nihai seçimden önce yaşam döngüsü ve bulunabilirliği ProControl ile teyit edin.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon İngilizce ürün kataloğu · Tam modele ait İngilizce ürün kaydı
Doğru Samkoon konfigürasyonunu doğrulayın
Uygulama, I/O, haberleşme ve montaj gereksinimlerini mühendislik ekibimizle paylaşın.
