Ekran ve okunabilirlik
Ekran: 3,5 inç (4:3) · Çözünürlük: 320 × 240
Samkoon HMI
Samkoon EA-035A-T
Ekran: 3,5 inç (4:3) · Çözünürlük: 320 × 240 · İşlemci: ARM9 300 MHz
Samkoon EA-035A-T, temel makine arayüzleri için EA ailesi HMI seçenekleri kapsamında yer alan bir endüstriyel operatör panelidir. Ekran, işlemci, haberleşme ve montaj verileri tek bir mühendislik seçim akışında sunulur.
Ekran boyutu3,5 inç (4:3)
Çözünürlük320 × 240
İşlemciARM9 300 MHz
EthernetYok
Seri portlarCOM:RS485
Koruma sınıfıIP65 (ön panel)
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
İşlem platformu
İşlemci: ARM9 300 MHz · Bellek: 64M DDR2 · Yazılım: SATOOL
Makine haberleşmesi
Ethernet: Yok · Seri portlar: COM:RS485 · CAN: Yok
Pano entegrasyonu
Dış ölçüler: 86 × 86 × 40,5 mm · Panel kesimi: 69 × 69 mm · Koruma: IP65 (ön panel)
Sistem mimarisi
HMI seçimini üç katmanda planlayın
Operatör deneyimini, kontrolör haberleşmesini ve fiziksel pano entegrasyonunu tek sistem olarak değerlendirin.
Operatör katmanıEkran: 3,5 inç (4:3) · Çözünürlük: 320 × 240
Haberleşme katmanıEthernet: Yok · Seri: COM:RS485 · CAN: Yok
Pano katmanıÖlçüler: 86 × 86 × 40,5 mm · Kesim: 69 × 69 mm · Koruma: IP65 (ön panel) · Sıcaklık: -20 °C – 55 °C (donma olmadan)
Ürünü her yönden inceleyin
Pano yerleşimini planlamadan önce ön paneli, arka I/O düzenini ve bağlantı yüzünü birlikte inceleyin.

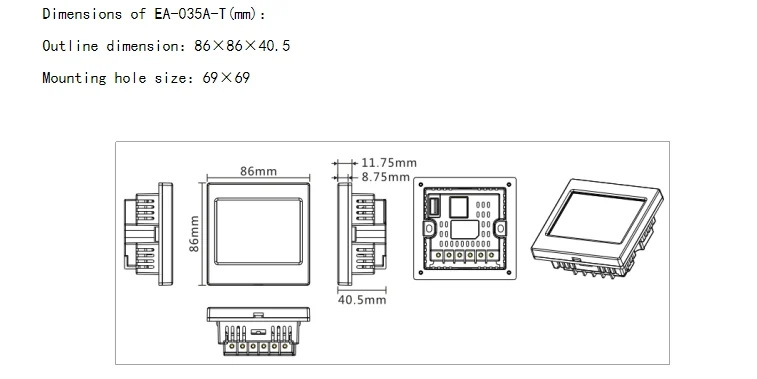

Ölçüler ve panel kesimi
Panel işlemesini ve klemens erişimini planlarken resmî teknik çizimi nominal katalog değerleriyle birlikte değerlendirin.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 3,5 inç (4:3) |
|---|---|
| Çözünürlük | 320 × 240 |
| Dış ölçüler | 86 × 86 × 40,5 mm |
| Panel kesimi | 69 × 69 mm |
| Kontrast | 400:1 |
| Parlaklık | 350 cd/m² |
| Ağırlık | 140 g |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif panel |
| Arka aydınlatma | LED |
| Gövde malzemesi | ABS+PC mühendislik plastiği |
| Renk | 260,000 |
Sistem ve sertifikalar
| İşlemci | ARM9 300 MHz |
|---|---|
| Bellek | 64M DDR2 |
| Depolama | 64 MB FLASH |
| Koruma sınıfı | IP65 (ön panel) |
| FCC | FCC Sınıf A uyumlu |
| CE | EN 55032 ve EN 55035 uyumlu |
| ESD dayanımı | Seviye 2 ±4 kV |
Haberleşme ve besleme
| Besleme | (DC 12–24 V) ±15% |
|---|---|
| Seri portlar | COM:RS485 |
| Ethernet | Yok |
| USB indirme portu | Var |
| USB bellek portu | Yok |
| USB | Yok |
| CAN | Yok |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C (donma olmadan) |
|---|---|
| Konfigürasyon yazılımı | SATOOL |
| Çalışma nemi | 5–95% RH (yoğuşmasız) |
| Programlama yazılımı | SATOOL |
Diğer teknik bilgiler
| Güç tüketimi | 3 W |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Makine operatör panelleri
Ekran, haberleşme ve pano koşulları yayımlanan değerlerle eşleşen operatör arayüzleri.
Üretim hücresi görselleştirme
Mevcut portlar ve yazılım dikkate alınarak tasarlanan yerel durum, komut ve reçete ekranları.
Proses izleme panelleri
Okunabilirlik, ortam sınırları ve kontrolör haberleşmesinin birlikte doğrulandığı panel uygulamaları.
HMI yenileme projeleri
Değişim öncesinde kesim, besleme, protokol ve proje dosyası uyumluluğunun doğrulandığı yenilemeler.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Bu modelin ekran yapısı nedir?
Ekran: 3,5 inç (4:3) · Çözünürlük: 320 × 240
Hangi haberleşme seçenekleri yayımlanmış?
Ethernet: Yok · Seri: COM:RS485 · CAN: Yok
Panel kesim ölçüsü nedir?
69 × 69 mm
Hangi yazılım kullanılır?
SATOOL
Resmî ürün kayıtları
Güncel ürün merkezi kaydı — Samkoon güncel .cn ürün merkezinde listelenir.
Teknik kaynaklar
Resmî kaynaklar 24 Ağustos 2026 tarihinde kontrol edildi. Samkoon güncel ürün merkezi · Tam modele ait İngilizce ürün kaydı
