Ekran ve okunabilirlik
Ekran: 4,3 inç · Çözünürlük: 480 × 272
Samkoon HMI

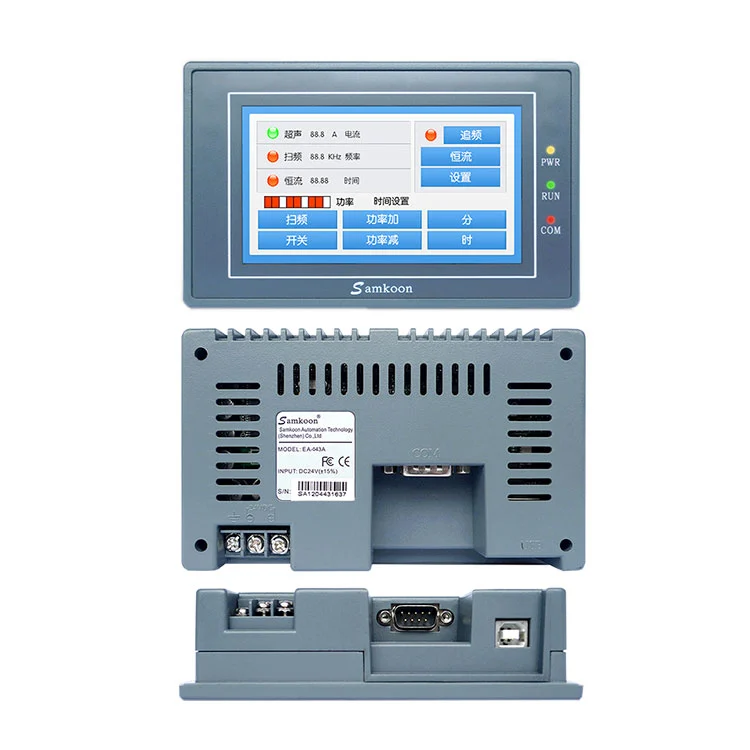

Samkoon EA-043A
Ekran: 4,3 inç · Çözünürlük: 480 × 272 · İşlemci: ARM9 300 MHz
Samkoon EA-043A, temel makine arayüzleri için EA ailesi HMI seçenekleri kapsamında yer alan bir endüstriyel operatör panelidir. Ekran, işlemci, haberleşme ve montaj verileri tek bir mühendislik seçim akışında sunulur.
Ekran boyutu4,3 inç
Çözünürlük480 × 272
İşlemciARM9 300 MHz
EthernetYok
Koruma sınıfıIP65 (ön panel)
Bu konfigürasyonu belirleyen dört nokta
Her başlık yayımlanmış model verisine veya açık bir mühendislik doğrulama adımına dayanır.
İşlem platformu
İşlemci: ARM9 300 MHz · Bellek: 128 MB FLASH + 64 MB DDR3 · Yazılım: SATOOL
Makine haberleşmesi
Ethernet: Yok · CAN: Yok
Pano entegrasyonu
Dış ölçüler: 138 × 86 × 38 mm · Koruma: IP65 (ön panel)
Sistem mimarisi
HMI seçimini üç katmanda planlayın
Operatör deneyimini, kontrolör haberleşmesini ve fiziksel pano entegrasyonunu tek sistem olarak değerlendirin.
Operatör katmanıEkran: 4,3 inç · Çözünürlük: 480 × 272
Haberleşme katmanıEthernet: Yok · CAN: Yok · Kablosuz: Yok
Pano katmanıÖlçüler: 138 × 86 × 38 mm · Koruma: IP65 (ön panel) · Sıcaklık: -20 °C – 55 °C
Ölçüler ve montaj referansı
Pano içi yerleşimi, montaj yönünü ve servis erişimini resmî teknik çizim üzerinden planlayın.
Mühendislik incelemesine göre düzenlenmiş özellikler
Kaynağı doğrulanmış tüm değerler konu başlıklarına göre açıkça gösterilir; seçim için kritik bilgi kapalı panel arkasında bırakılmaz.
Ekran ve mekanik yapı
| Ekran boyutu | 4,3 inç |
|---|---|
| Çözünürlük | 480 × 272 |
| Dış ölçüler | 138 × 86 × 38 mm |
| Ağırlık | 200 g |
| Gövde malzemesi | ABS + PC |
| Dokunmatik panel | 4 telli yüksek hassasiyetli rezistif dokunmatik panel |
| Renk | 260,000 |
| Arka aydınlatma | LED |
| Kontrast | 400:1 |
| Parlaklık | 400 cd/m² |
Sistem ve sertifikalar
| İşlemci | ARM9 300 MHz |
|---|---|
| Bellek | 128 MB FLASH + 64 MB DDR3 |
| Koruma sınıfı | IP65 (ön panel) |
| FCC | FCC Sınıf A |
| CE | CE uyumlu |
Haberleşme ve besleme
| Besleme | DC 12–24 V ±15% |
|---|---|
| Ethernet | Yok |
| Wi-Fi | Yok |
| 4G | Yok |
| 3G | Yok |
| USB | Var |
| CAN | Yok |
Ortam koşulları ve yazılım
| Çalışma sıcaklığı | -20 °C – 55 °C |
|---|---|
| Programlama yazılımı | SATOOL |
| Çalışma nemi | 5%–95% RH |
| Titreşim dayanımı | 10–25 Hz, XYZ yönünde, 2 G / 30 dakika |
Diğer teknik bilgiler
| Güç tüketimi | 3 W |
|---|
Bu konfigürasyon nerelerde değerlendirilebilir?
Bunlar mühendislik uygunluk senaryolarıdır; nihai onay projeye özel elektrik, mekanik ve güvenlik kontrollerine bağlıdır.
Makine operatör panelleri
Ekran, haberleşme ve pano koşulları yayımlanan değerlerle eşleşen operatör arayüzleri.
Üretim hücresi görselleştirme
Mevcut portlar ve yazılım dikkate alınarak tasarlanan yerel durum, komut ve reçete ekranları.
Proses izleme panelleri
Okunabilirlik, ortam sınırları ve kontrolör haberleşmesinin birlikte doğrulandığı panel uygulamaları.
HMI yenileme projeleri
Değişim öncesinde kesim, besleme, protokol ve proje dosyası uyumluluğunun doğrulandığı yenilemeler.
Resmî ürün ve katalog kayıtları
Model kimliğini, yaşam döngüsünü ve güncel doküman revizyonunu bu üretici kayıtlarından doğrulayın.
Yakın konfigürasyonları adlandırılmış teknik alanlarla karşılaştırın
Yalnız yayımlanmış değerler karşılaştırılır; tire işareti güncel kaynağın ilgili alanı belirtmediğini gösterir.
Model onayından önce gereken yanıtlar
Yanıtlar mevcut yayımlanmış değerleri kullanır; güncel resmî kayıttan ayrıca doğrulanması gereken noktaları açıkça belirtir.
Bu modelin ekran yapısı nedir?
Ekran: 4,3 inç · Çözünürlük: 480 × 272
Hangi haberleşme seçenekleri yayımlanmış?
Ethernet: Yok · CAN: Yok · Kablosuz: Yok
Panel kesim ölçüsü nedir?
Yapılandırılmış kesim ölçüsü yayımlanmamış; nihai işleme öncesinde resmî çizim kontrol edilmelidir.
Hangi yazılım kullanılır?
SATOOL
