Solidot · Darbe Sayıcı Modülleri
XB6S-PS20D
Solidot XB6S-PS20D, Hareket Kontrolü ailesinde yer alan darbe sayıcı modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Darbe Sayıcı Modülleri
Giriş sayısı6
Giriş akımı4mA
Enkoder girişi2 channels
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
4mA
2 channels
8
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Ağ ve ana kontrolör uyumluluğu
Kanal, arayüz ve işlev seçimi
Besleme, bağlantı, ortam ve mekanik yerleşim
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Yenileme hızı | 1ms |
|---|---|
| Bağlantı yöntemi | Reed Contact |
| Proses veri hacmi: aşağı yön | 2Bytes |
| Proses veri hacmi: yukarı yön | 26Bytes |
| Veri aktarım ortamı | X-bus backplane bus |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | Var |
Teknik ve çevresel parametreler
| Modül hatasında otomatik toparlanma | Desteklenir |
|---|---|
| Tanılama | Desteklenir |
| Alarm | Desteklenir |
| Ürün yazılımı güncelleme | Desteklenir |
| Çalışma sıcaklığı | -20℃~+60℃ |
| Bağıl nem | 95%, yoğuşmasız |
| Depolama sıcaklığı | -40℃~+80℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106.4×25.7×72.3mm |
| Ağırlık | 110g |
Dijital giriş parametreleri
| Nominal gerilim | 24VDC（15V~30V） |
|---|---|
| Giriş sayısı | 6 |
| Transistör polaritesi | NPN/PNP |
| Giriş akımı | 4mA |
| Elektriksel izolasyon | 500VAC |
| Durum göstergesi | Green LED |
| "0" sinyal gerilimi | -3V~+5V/0.9mA or less (between COM and each signal) (PNP)11V~30V/2.1mA or more (between COM and each signal) |
| “1” sinyal gerilimi | 11V~30V/2.1mA or more (between COM and each signal) (PNP) -3V~+5V/0.9mA or less (between COM and each signal) (NPN) |
| İzolasyon yöntemi | Optocoupler Isolation |
Dijital çıkış parametreleri
| Nominal gerilim | 24VDC（15V~30V） |
|---|---|
| Çıkış sayısı | 8 |
| Transistör polaritesi | NPN |
| Yük tipi | Resistive load, Inductive load |
| Azami çıkış akımı | Max：500mA |
| Port koruması | Overcurrent Protection |
| Elektriksel izolasyon | 500VAC |
| Durum göstergesi | Green LED |
| İzolasyon yöntemi | Optocoupler Isolation |
İşlev parametreleri
| Prob işlevi (yüksek hızlı donanımsal yakalama) | Desteklenir |
|---|---|
| Enkoder girişi | 2 channels |
| Enkoder sinyal tipi | Differential signal, 5V |
| Veri çerçevesi uzunluğu | 10~40 bits |
| Konum değeri biçimi | Supports Gray code or binary |
| LSB/MSB konum değeri | Can be set |
| SSI enkoder saat frekansı | ≤2.0MHz |
| Okuma aralığı süresi | Can be set |

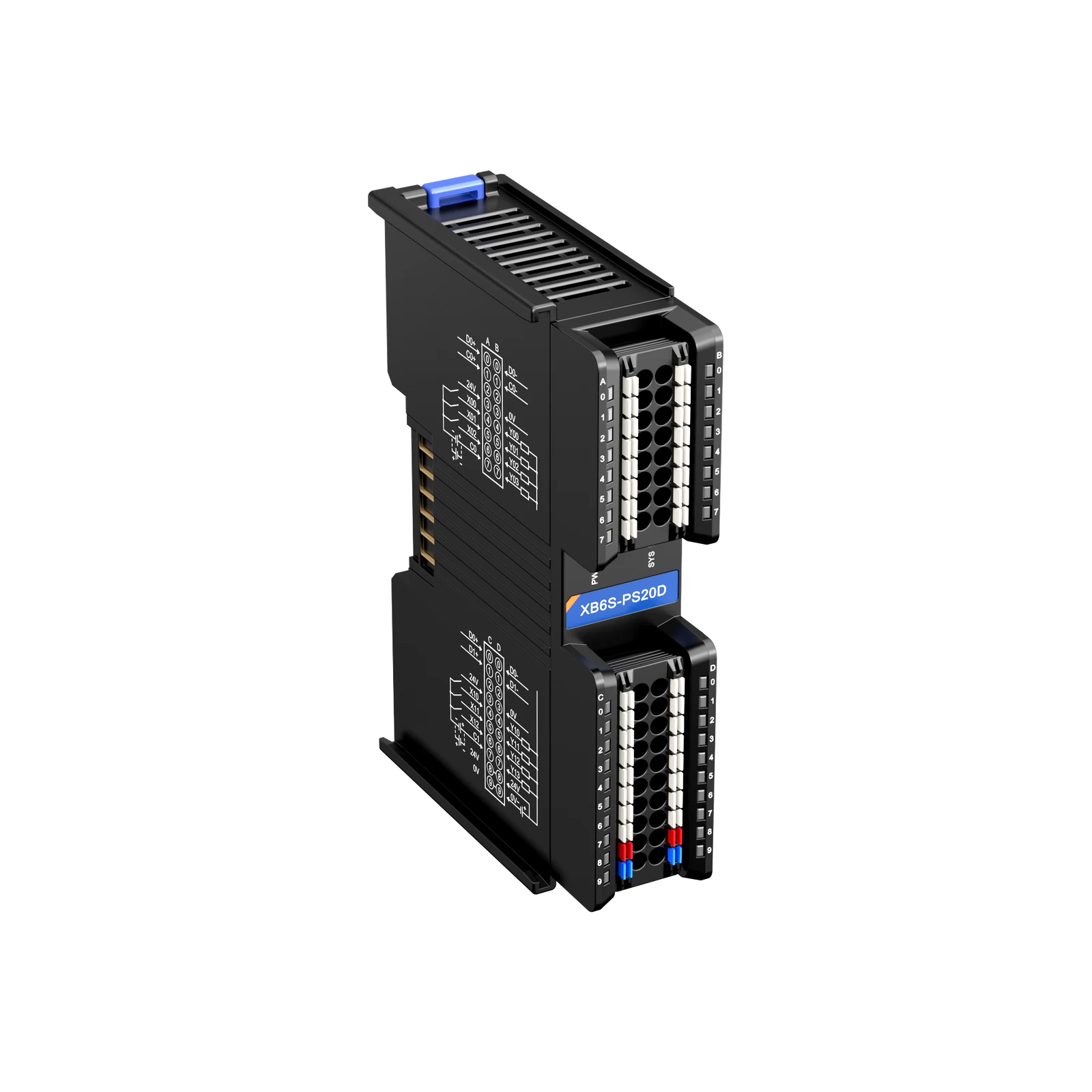

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6S-PS20D hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Giriş sayısı: 6; Giriş akımı: 4mA; Enkoder girişi: 2 channels; Çıkış sayısı: 8
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
