Solidot · Darbe Çıkış Modülleri
XB6-P04A
Solidot XB6-P04A, Hareket Kontrolü ailesinde yer alan darbe çıkış modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Darbe Çıkış Modülleri
Giriş kanalları16 chanels，PNP/NPN
Giriş kanalı işleviPositive limit, negative limit, origin switch, brake.
Kanal düzeyinde parametre yapılandırmasıDesteklenir
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
Positive limit, negative limit, origin switch, brake.
Desteklenir
Limit switches, origin points, and brakes can be separately configured as normally open or normally closed
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Ağ ve ana kontrolör uyumluluğu
Kanal, arayüz ve işlev seçimi
Besleme, bağlantı, ortam ve mekanik yerleşim
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Bağlantı yöntemi | Push in spring connection |
|---|---|
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | Var |
Teknik ve çevresel parametreler
| Çalışma sıcaklığı | -10~+60℃ |
|---|---|
| Bağıl nem | 95%, yoğuşmasız |
| Depolama sıcaklığı | -20℃~+75℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106×73×25.7mm |
| Ağırlık | 100g |
İşlev parametreleri
| Besleme gerilimi | 24VDC（18V~36V） |
|---|---|
| Çıkış kanalları | 4 channels，NPN |
| Darbe çıkış frekansı | 200kHz |
| Darbe modu | Single pulse (pulse + direction), double pulse (CW/CCW). |
| Giriş kanalları | 16 chanels，PNP/NPN |
| Giriş kanalı işlevi | Positive limit, negative limit, origin switch, brake. |
| Giriş sinyali lojik seçimi | Limit switches, origin points, and brakes can be separately configured as normally open or normally closed |
| Hareket modu | Position mode (PP), velocity mode (PV), homing mode (HM). |
| Trapez hızlanma ve yavaşlama | Desteklenir |
| Hareket birleştirme | Desteklenir |
| Kanal düzeyinde parametre yapılandırması | Desteklenir |
| Sıfıra dönüş modu | Support four types of homing modes |
| Ölçeklendirme | Desteklenir |

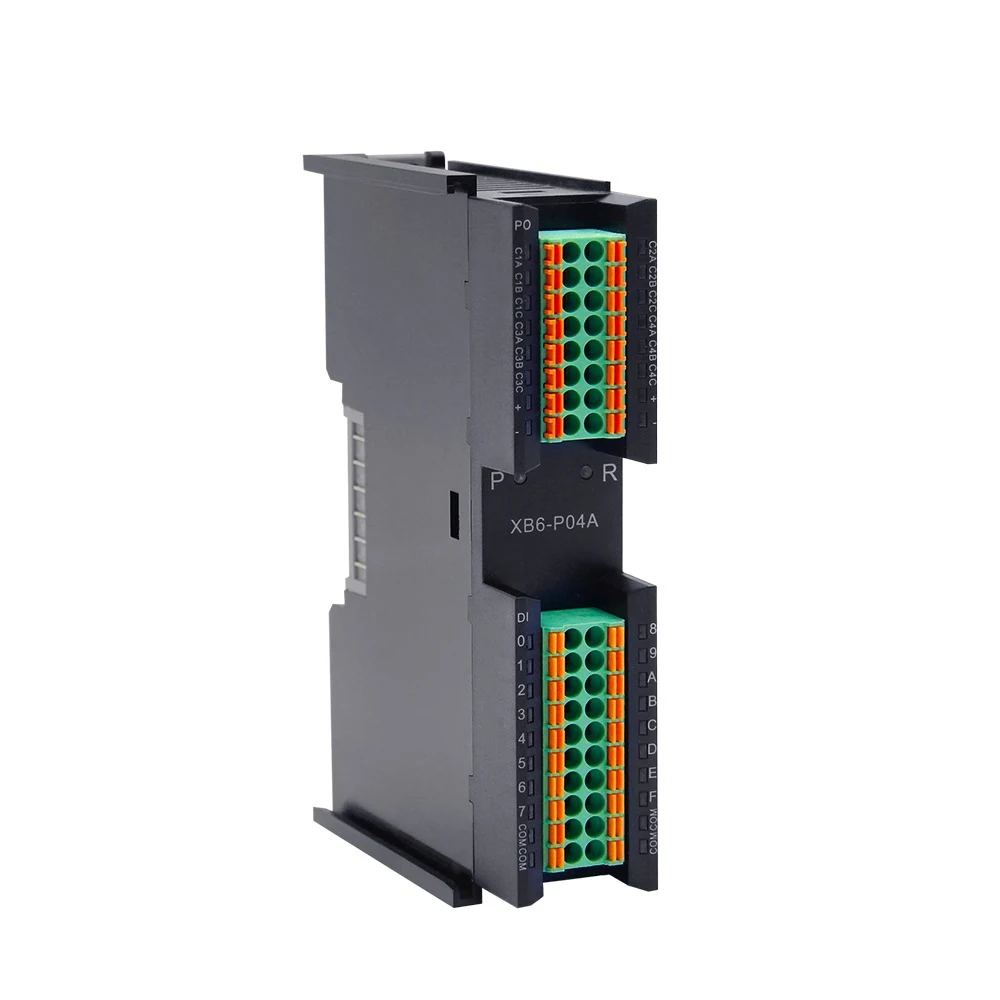

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6-P04A hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Giriş kanalları: 16 chanels，PNP/NPN; Giriş kanalı işlevi: Positive limit, negative limit, origin switch, brake.; Kanal düzeyinde parametre yapılandırması: Desteklenir; Giriş sinyali lojik seçimi: Limit switches, origin points, and brakes can be separately configured as normally open or normally closed
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
