Modbus RTU、Modbus ASCII、Freeport
Solidot · Seri Haberleşme Modülleri
XB6S-C01SP
Solidot XB6S-C01SP, Protokol Ağ Geçitleri ailesinde yer alan seri haberleşme modülleri çözümüdür. Modbus RTU haberleşme mimarisiyle kullanılmak üzere yayımlanmıştır. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Modbus RTUSeri Haberleşme Modülleri
Haberleşme protokolüModbus RTU、Modbus ASCII、Freeport
Haberleşme arayüzü tipiRS232、RS485、RS422
Kanal sayısı1 channel
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
RS232、RS485、RS422
1 channel
IP20
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Üretici protokolü ve veri haritası
Bağlantı, veri eşleme ve teşhis
Saha verisinin kontrol sistemine aktarılması
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Bağlantı yöntemi | Reed Contact |
|---|---|
| Veri aktarım ortamı | X-bus Backplane Bus |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | Var |
Teknik ve çevresel parametreler
| Kanal sayısı | 1 channel |
|---|---|
| Haberleşme arayüzü tipi | RS232、RS485、RS422 |
| Haberleşme protokolü | Modbus RTU、Modbus ASCII、Freeport |
| İletişim hızı | 1200bps~115200bps |
| Çalışma sıcaklığı | -20℃~+60℃ |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -40℃~+80℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106.4×25.7×72.3mm |
| Ağırlık | 90g |
İşlev parametreleri
| Tepki süresi | 5~3000 (default 50ms) |
|---|---|
| Sorgulama gecikmesi | 5~3000 (default 50ms) |
| Slave yanıt gecikmesi | 0~3000 (default 50ms) |
| Haberleşme modu | 0: No Selection 1: RTU Main Station Mode 2: RTU Substation Mode3: ASCII Main Station Mode 4: ASCII Substation Mode 5:Free Port Request Mode6: Free Port Input Output Mode 7: Free Port Input Mode 8: Free Port Output Mode |
| Seri haberleşme hızı | 0：1200 bps1：2400 bps2：4800 bps3：9600 bps4：19200 bps5：38400 bps6：57600 bps7：115200 bps |
| Seri haberleşme durdurma biti | 0：1 Bit1：2 Bits |
| Seri haberleşme eşlik biti | 0：None1：Odd parity2：Even parity |
| Seri veri sözcüğü biçimi | 0：8 Bits1：7 Bits |
| Modbus slave kimliği | 1~247（Valid in slave mode） |

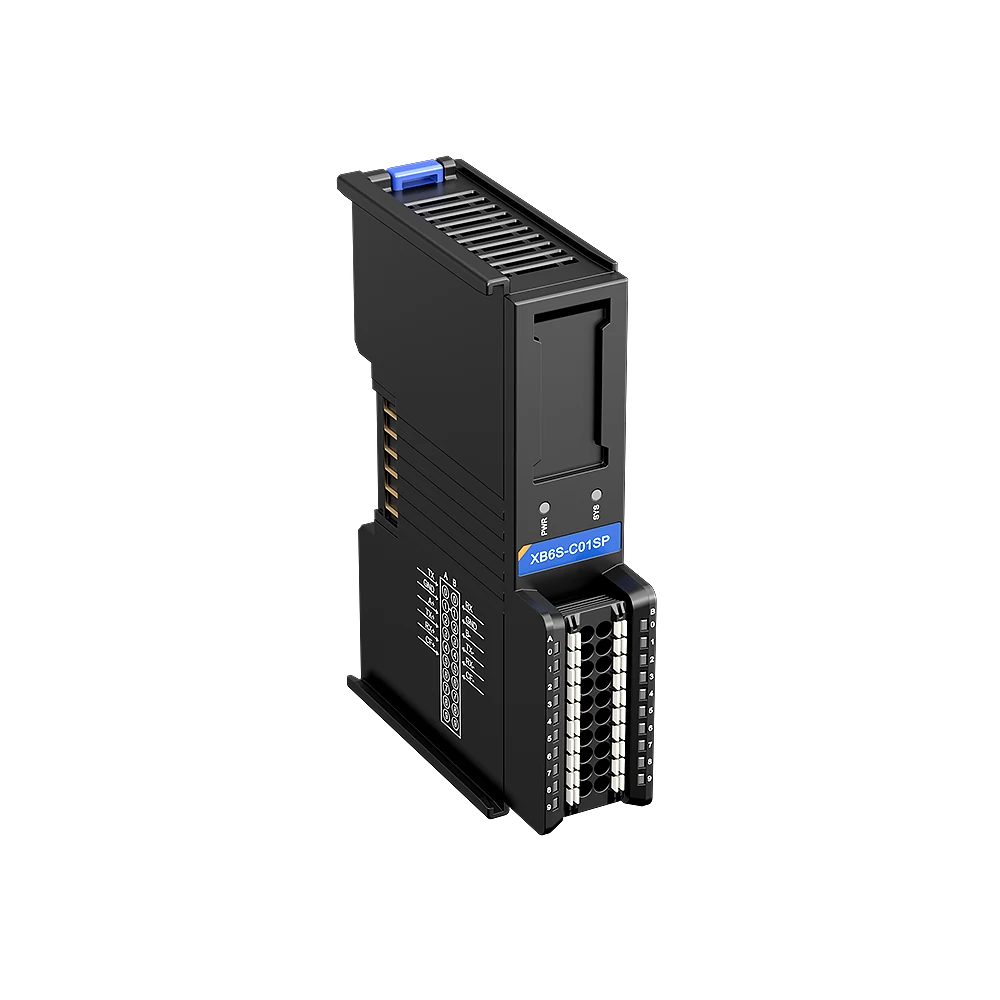

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6S-C01SP hangi endüstriyel ağı destekler?
Yayımlanan ağ desteği: Modbus RTU. Devreye almadan önce kontrolör uyumluluğunu ve tam sipariş kodunu doğrulayın.
Yayımlanan temel teknik değerler nelerdir?
Haberleşme protokolü: Modbus RTU、Modbus ASCII、Freeport; Haberleşme arayüzü tipi: RS232、RS485、RS422; Kanal sayısı: 1 channel; Koruma sınıfı: IP20
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
