PROFINET
Solidot · Seri Haberleşme Modülleri
PN4-GW2FP
Solidot PN4-GW2FP, Protokol Ağ Geçitleri ailesinde yer alan seri haberleşme modülleri çözümüdür. PROFINET haberleşme mimarisiyle kullanılmak üzere yayımlanmıştır. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
PROFINETSeri Haberleşme Modülleri
ProtokolPROFINET
Seri arayüz tipiRS485、RS232、RS422
Azami I/O modülü sayısıAccording to the master station
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
RS485、RS232、RS422
According to the master station
IP20
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Üretici protokolü ve veri haritası
Bağlantı, veri eşleme ve teşhis
Saha verisinin kontrol sistemine aktarılması
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Bağlantı yöntemi | 2*RJ45 |
|---|---|
| Protokol | PROFINET |
| Azami I/O modülü sayısı | According to the master station |
| Veri aktarım ortamı | Ethernet CAT5 Cable |
| Veri aktarım hızları | 100Mb/s |
| Elektriksel izolasyon | Var |
Teknik ve çevresel parametreler
| Akım tüketimi | 47mA |
|---|---|
| Anma gerilimi | 24VDC(18~36V) |
| Çalışma sıcaklığı | -10~60℃ |
| Bağıl nem | 95%, no coagulation. |
| Depolama sıcaklığı | -20~75℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 102*72*25mm |
| Ağırlık | 100g |
İşlev parametreleri
| Seri haberleşme durdurma biti | 1, 2 bit |
|---|---|
| Seri arayüz tipi | RS485、RS232、RS422 |
| Desteklenen mod | Master-slave mode and producer-consumer mode (not supported by RS485) |
| Master-slave mod geçişi için komut sayısı | The maximum support for adding 500 exchange commands |
| Üretici-tüketici düzeninde değiş tokuş edilen komut sayısı | The maximum number of supported exchange commands is 1000, and the maximum number of elements supported is 2000 |
| Seri port parametreleri | Supported baud rates include: 1200bit/s, 2400bit/s, 4800bit/s, 9600bit/s, 19200bit/s, 35700bit/s, 38400bit/s, 57600bit/s and 115200bit/s. Other baud rates can also be customized as needed. |
| Doğrulama yöntemi | Odd, even, none |
| Veri biti | 7、8 bit |

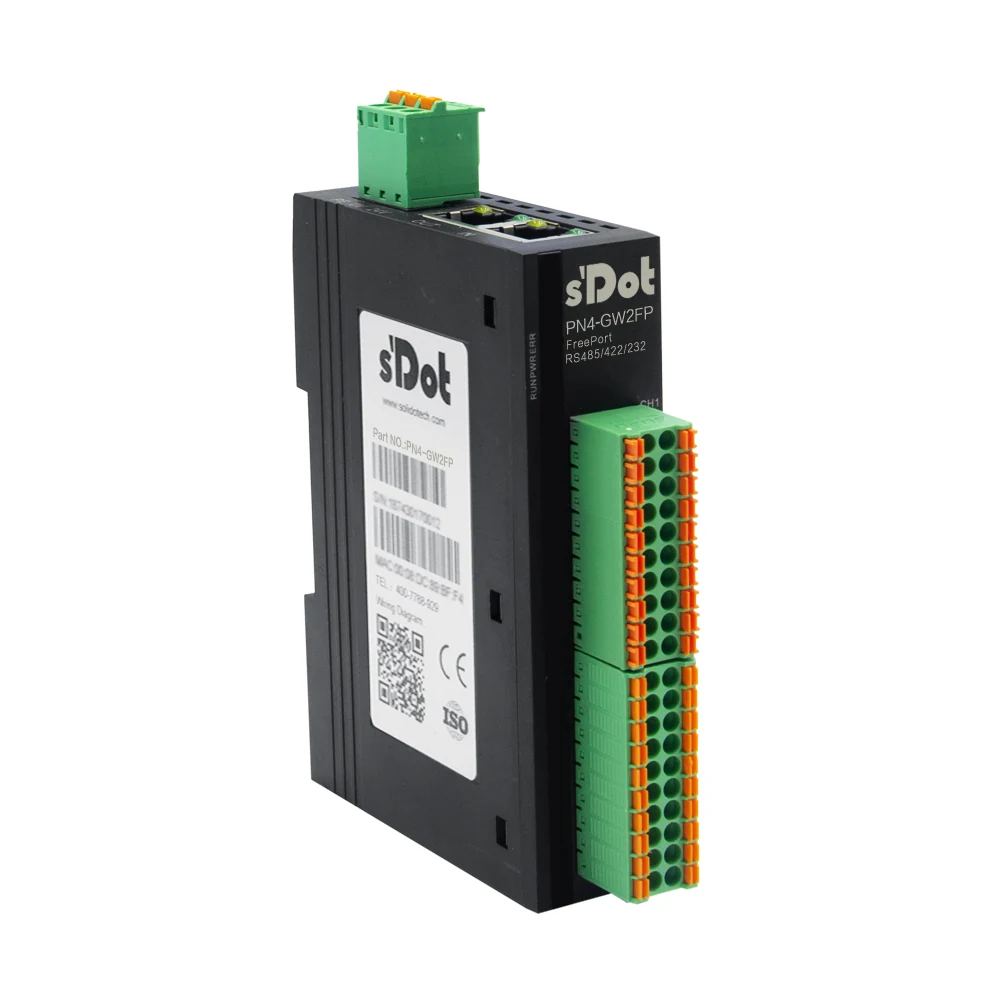

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
PN4-GW2FP hangi endüstriyel ağı destekler?
Yayımlanan ağ desteği: PROFINET. Devreye almadan önce kontrolör uyumluluğunu ve tam sipariş kodunu doğrulayın.
Yayımlanan temel teknik değerler nelerdir?
Protokol: PROFINET; Seri arayüz tipi: RS485、RS232、RS422; Azami I/O modülü sayısı: According to the master station; Koruma sınıfı: IP20
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
