Solidot · Analog I/O Modülleri
XB6S-A40VD
Solidot XB6S-A40VD, Modüler Slice I/O ailesinde yer alan analog i/o modülleri çözümüdür. Proje onayından önce tam model kodu, bağlantılar ve çevresel sınırlar birlikte doğrulanmalıdır.
Analog I/O Modülleri
Veri yolu arayüzüReed Contact
Örnekleme hızı (tüm kanallar)≤1ksps
Kanal tepki süresi300µs / ch, 600µs / 8ch
Modeli belirleyen noktalar
Genel ürün ailesi yerine bu model koduna ait yayımlanmış farkları inceleyin.
≤1ksps
300µs / ch, 600µs / 8ch
Desteklenir
Sistem mimarisindeki yeri
Ağ, ürün ve saha katmanlarını tek bir doğrulama akışında ele alın.
Kontrol ağı ve arka düzlem veri yolu
Dijital, analog, sıcaklık ve özel işlev kanalları
Besleme, kablolama ve saha cihazı eşleşmesi
Teknik parametreler
Değerler Solidot'un güncel resmî model kaydından alınmıştır; ürün revizyonunda yeniden doğrulanmalıdır.
Haberleşme ve arayüz parametreleri
| Veri aktarım ortamı | X-bus Backplane Bus |
|---|---|
| Veri yolu arayüzü | Reed Contact |
| Veri aktarım hızları | 6Mb/s |
| Elektriksel izolasyon | YES |
Teknik ve çevresel parametreler
| Akım tüketimi | ≤150mA |
|---|---|
| Modül hatasında otomatik toparlanma | Desteklenir |
| Tanılama | Desteklenir |
| Alarm | Desteklenir |
| Ürün yazılımı güncelleme | Desteklenir |
| Çalışma sıcaklığı | -20℃~+60℃ |
| Besleme gerilimi | 5VDC（4.5V~5.5V） |
| Bağıl nem | 95 %, yoğuşmasız |
| Depolama sıcaklığı | -40℃~+80℃ |
| Koruma sınıfı | IP20 |
| Modül ölçüleri | 106.4*25.7*72.3mm |
| Ağırlık | 110g |
Analog parametreler
| Örnekleme hızı (tüm kanallar) | ≤1ksps |
|---|---|
| Giriş filtreleme | Desteklenir |
| Yumuşatma kademesi | 1~200 |
| Kanal tepki süresi | 300µs / ch, 600µs / 8ch |
| Güç tüketimi | 0.75W |
| Elektriksel izolasyon | 500VAC |
| Analog girişler | 4 |
| Sinyal gerilimi/akımı | Disable、-10V~+10V、0V~10V、0V~5V、1V~5V、-5V~+5V（The range is adjustable, default is -10V~+10V） |
| Çözünürlük | 16bits |
| Doğruluk | At 25℃, ±0.1%, full temperature range ±0.3% |
| Giriş direnci | ≥1MΩ |
| Durum göstergesi | Green LED |
| Sinyal tipi | Voltage type（Differential Signal） |

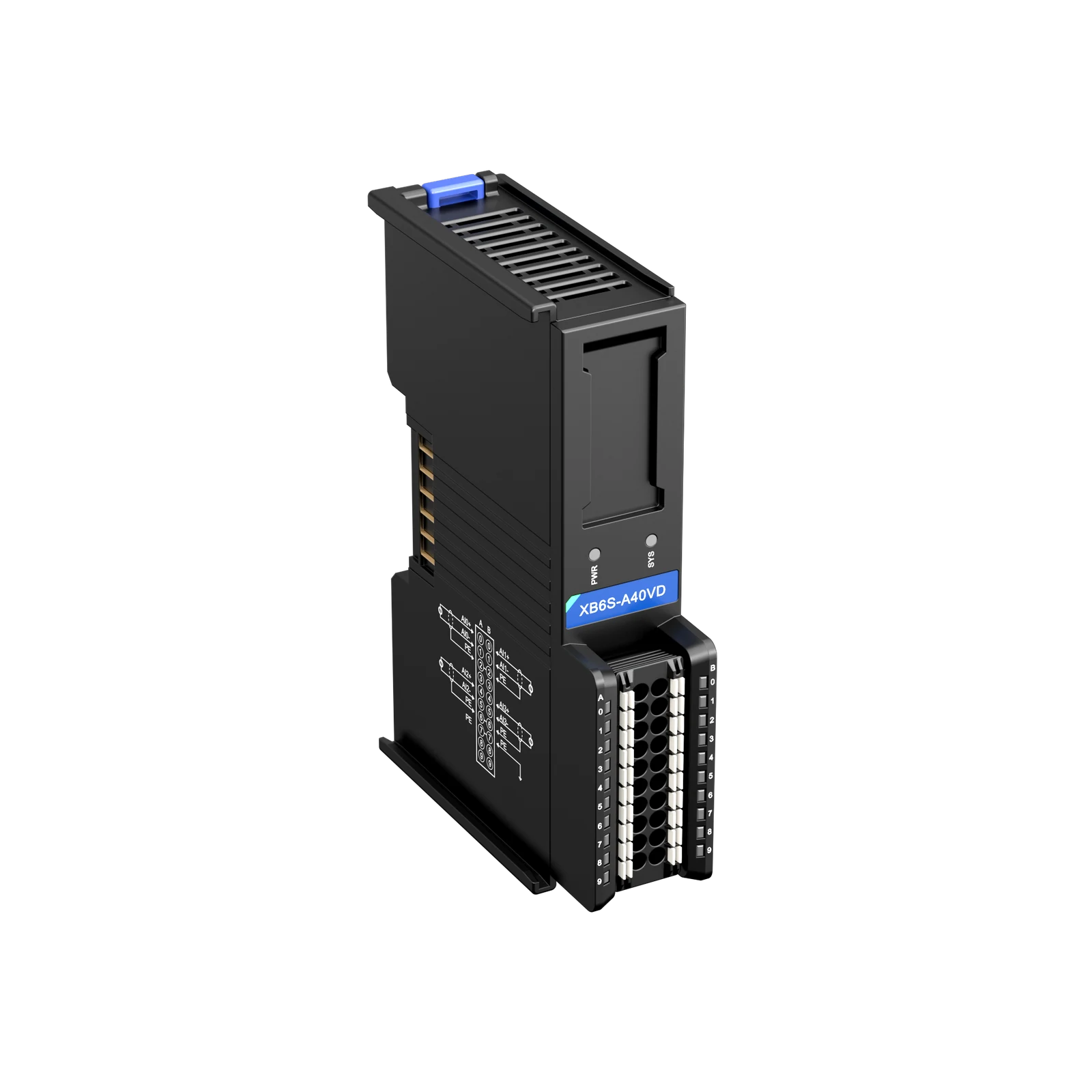

Ürün görselleri
Görseller aynı modelin resmî kaynak kayıtlarıdır.
Resmî dosyalar
Yalnız üreticinin bu model için yayımladığı bağlantılar listelenir.
Sık sorulan sorular
Seçim ve devreye alma öncesindeki temel doğrulamalar.
XB6S-A40VD hangi endüstriyel ağı destekler?
Ağ desteği, tam model kodu ve güncel resmî doküman üzerinden doğrulanmalıdır.
Yayımlanan temel teknik değerler nelerdir?
Veri yolu arayüzü: Reed Contact; Örnekleme hızı (tüm kanallar): ≤1ksps; Kanal tepki süresi: 300µs / ch, 600µs / 8ch; Giriş filtreleme: Desteklenir
Bu model nasıl seçilmelidir?
Ağ, kanal işlevi, besleme, ortam, kablolama ve mekanik yerleşimi tek bir konfigürasyon olarak değerlendirin. ProControl nihai malzeme listesini doğrulayabilir.
